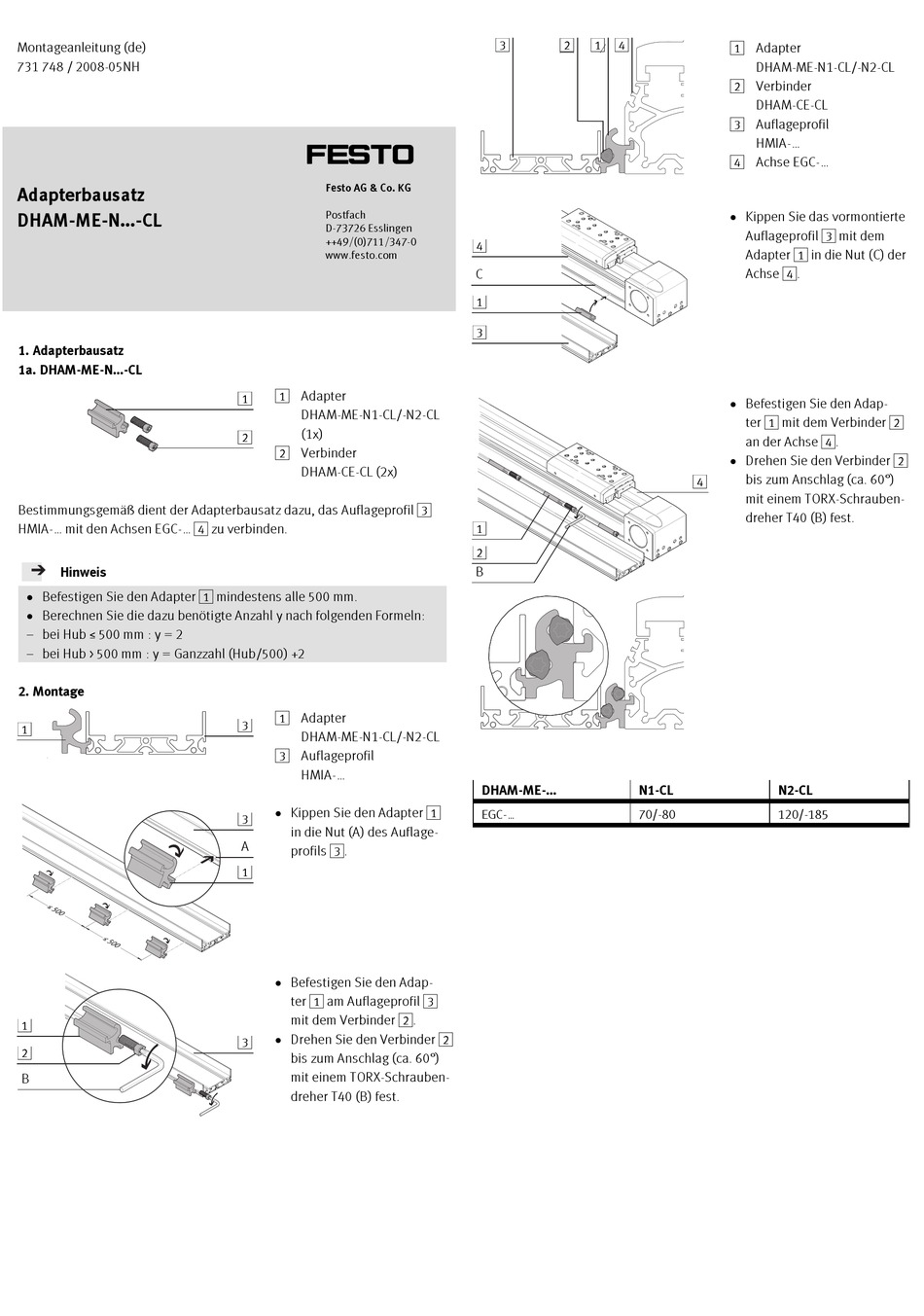

Adapterbausatz
DHAM-ME-N...-CL
1. Adapterbausatz
1A. Dham-Me-N...-Cl
12287d_1
Bestimmungsgemäß dient der Adapterbausatz dazu, das Auflageprofil 3
HMIA-... mit den Achsen EGC-... 4 zu verbinden.
Hinweis
• Befestigen Sie den Adapter 1 mindestens alle 500 mm.
• Berechnen Sie die dazu benötigte Anzahl y nach folgenden Formeln:
– bei Hub ≤ 500 mm : y = 2
– bei Hub > 500 mm : y = Ganzzahl (Hub/500) +2
2. Montage
1
12287d_2
12287d_3
1
2
B
12287d_4
†‡
Festo AG & Co. KG
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
1 Adapter
1
DHAM-ME-N1-CL/-N2-CL
(1x)
2
2 Verbinder
DHAM-CE-CL (2x)
1 Adapter
3
DHAM-ME-N1-CL/-N2-CL
3 Auflageprofil
HMIA-...
• Kippen Sie den Adapter 1
3
in die Nut (A) des Auflage-
A
profils 3.
1
• Befestigen Sie den Adap-
ter 1 am Auflageprofil 3
mit dem Verbinder 2.
• Drehen Sie den Verbinder 2
3
bis zum Anschlag (ca. 60°)
mit einem TORX-Schrauben-
dreher T40 (B) fest.
3 4
2 1
3
12287d_5
4
C
1
3
12287d_6
1
2
B
12287d_7
12287d_8
DHAM-ME-... N1-CL
EGC-... 70/-80
1 Adapter
DHAM-ME-N1-CL/-N2-CL
2 Verbinder
DHAM-CE-CL
3 Auflageprofil
HMIA-...
4 Achse EGC-...
• Kippen Sie das vormontierte
Auflageprofil 3 mit dem
Adapter 1 in die Nut (C) der
Achse 4.
• Befestigen Sie den Adap-
ter 1 mit dem Verbinder 2
an der Achse 4.
• Drehen Sie den Verbinder 2
bis zum Anschlag (ca. 60°)
4
mit einem TORX-Schrauben-
dreher T40 (B) fest.
N2-CL
120/-185
