OBS! Schakel måste vara dimensionerad för gällande belastning med erforderlig säkerhetsfaktor (6:1).
N.B.! Shackles must be sized for the applicable load with the required safety factor (6:1).
Hinweis! Die Schäkel müssen für die jeweilige Belastung mit dem erforderlichen Sicherheitsfaktor (6:1) ausgelegt sein.

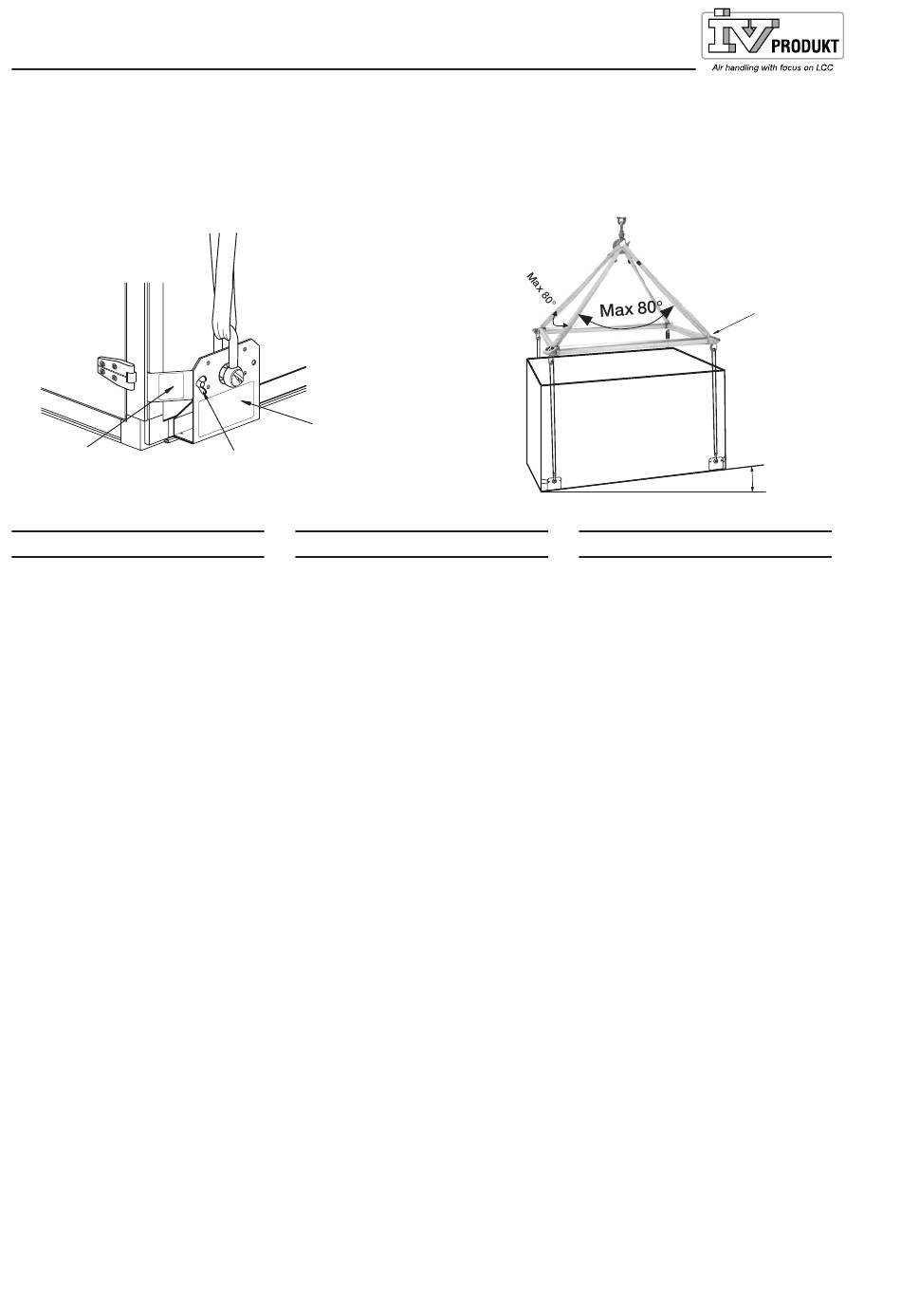

Glidstopp
Vingskruv M8
Anti-skid stop
Gleitschutz Wing screw M8
Flügelschraube M8
SV

Lyft av aggregat

• Lyftkonsol EMMT-08 (tillbehör)
anbringas i aggregatets fyra
nedre hörn.
• Lyftkonsolen skjuts in i det
befintliga horisontella spåret i
aluminiumprofilen.
• Glidstoppet skjuts in i det
befintliga vertikala spåret i
aluminiumprofilen och låses
med vingskruv i lyftkonsolen.
• Glidstoppet måste vara
monterat i lyftkonsolen före lyft
av aggregatet.
• Maxvikt per konsol = 400 Kg.
Maxvikt aggregat med 4
konsoler = 1600 Kg.
• Spridarok måste användas
vid lyft. Spridarokets storlek =
aggregatets mått + 100-400
mm.
Envistar Compact
MEC120228.05.SV.EN.DE
Lyftkonsol EMMT-08
Lifting brackets EMMT-08
Hubkonsole EMMT-08
EN
Prior to lifting the air
handling units
• Fit the lifting brackets EMMT-
08 (accessories) in each of the
bottom four corners of the air
handling unit.
• Insert the lifting bracket in the
horizontal slot provided in the
aluminium section.
• Insert the anti-skid stop into
the vertical slot provided in the
aluminium section and lock it in
position in the lifting bracket by
means of the wing screw.
• The anti-slip stop must be
mounted in the lifting bracket
before you begin lifting the air
handling unit.
• Max. permissible weight per
bracket = 400 Kg.
Max. permissible weight of the
air handling unit with 4 brackets
= 1600 Kg.
• Line spreaders must be used
for lifting. Size of the line
spreader = air handling unit's
dimension + 100-400 mm.
(DE)
Anheben des Geräts
• Hubkonsole EMMT-08 (Zube-
hör) wird in den vier unteren
Ecken des Geräts befestigt.
• Die Hubkonsole wird dann in
die vorhandene waagerechte
Nut im Alu-Profil eingeschoben.
• Der Gleitschutz wird in die vor-
handene senkrechte Nut des
Alu-Profils eingeschoben und
mit einer Flügelschraube an der
Hubkonsole festgeschraubt.
• Der Gleitschutz muss vor dem
Anheben des Geräts an der
Hubkonsole montiert werden!
• Höchstgewicht pro Konsole =
400 kg.
Höchstgewicht Gehäuse mit 4
Konsolen = 1600 kg.
• Beim Anheben sind Spreader
zu verwenden. Größe des
Spreaders = Gehäuseabmes-
sungen + 100-400 mm.
Spridarok
Line spreader
Spreader
Max 15°
