Mod.
1722
DS 1722-082C
LBT 20136

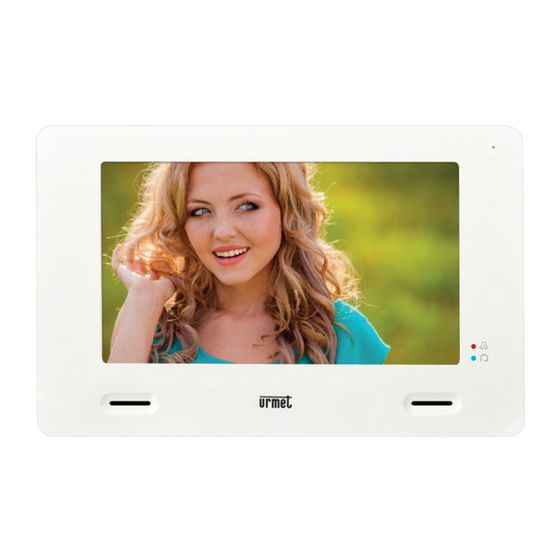

VIDEOCITOFONO SUPPLEMENTARE CXMODO 7'' "SLAVE"
PER KIT 1722/85 E 1722/86
CXMODO 7'' ADDITIONAL VIDEO DOOR PHONE "SLAVE"
FOR 1722/85-/86 KIT
MONITEUR SUPPLÈMENTAIRE CXMODO 7'' "ESCLAVE"
POUR KITS 1722/85 ET 1722/86
VIDEOINTERFONO SUPLEMENTARIO CXMODO 7'' "SLAVE"
PARA KIT 1722/85 Y 1722/86
ZUSÄTZLICHE 7'' CXMODO-VIDEOSPRECHANLAGEN "SLAVE"
FÜR KIT 1722/85 UND 1722/86
EXTRA CXMODO 7'' "SLAVE"-VIDEOFOON
VOOR KIT 1722/85 EN 1722/86
Sch./Ref. 1722/87
Advertisement
Chapters
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for urmet domus CX-modo
Summary of Contents for urmet domus CX-modo
- Page 1 Mod. 1722 DS 1722-082C LBT 20136 VIDEOCITOFONO SUPPLEMENTARE CXMODO 7'' “SLAVE” PER KIT 1722/85 E 1722/86 CXMODO 7'' ADDITIONAL VIDEO DOOR PHONE “SLAVE” FOR 1722/85-/86 KIT MONITEUR SUPPLÈMENTAIRE CXMODO 7'' “ESCLAVE” POUR KITS 1722/85 ET 1722/86 VIDEOINTERFONO SUPLEMENTARIO CXMODO 7'' “SLAVE” PARA KIT 1722/85 Y 1722/86 ZUSÄTZLICHE 7'' CXMODO-VIDEOSPRECHANLAGEN “SLAVE”...
-
Page 2: Table Of Contents
ITALIANO INDICE 1. SCHEMA A BLOCCHI DI COLLEGAMENTO ........................2 1.1. IMPIANTO MONOFAMILIARE ..........................2 1.1.1. Distanze massime tra i dispositivi .......................3 1.2. IMPIANTO BIFAMILIARE ............................4 5.2.1. Distanze massime tra i dispositivi .......................4 2. INSTALLAZIONE DEL VIDEOCITOFONO ..........................5 2.1. CARATTERISTICHE ..............................6 2.2. DESCRIZIONE DEI MORSETTI ..........................6 2.3 CONFIGURAZIONE PONTICELLI (JP1 e JP2) ......................6 2.4 CONFIGURAZIONE DIP-SWITCH ...........................7 2.4.1... -
Page 3: Distanze Massime Tra I Dispositivi
1.1.1. DISTANZE MASSIME TRA I DISPOSITIVI Impianto base con 1 videocitofono Tipo di cavo Doppino SYT1 Cavo 1mm Cavo telefonico Tratta Cavo 2Voice CAT5 / CAT6 (Ø 0,8mm) West Pen 1 mm singolo Ø 0,6 mm senza guaina A - videocitofono più distante 150m 130m 130m... -
Page 4: Impianto Bifamiliare
1.2. IMPIANTO BIFAMILIARE Master 1 Master 2 110-230 Vca 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave (1) Per le confi gurazioni dei ponticelli e dei dip-switch vedere par. 2.3 e 2.4 1.2.1. DISTANZE MASSIME TRA I DISPOSITIVI Impianto base con 2 videocitofoni e distributore Tipo di cavo Doppino... -
Page 5: Installazione Del Videocitofono
Impianto con 8 videocitofoni e distributore Tipo di cavo Doppino SYT1 Cavo 1mm Cavo singolo telefonico Tratta Cavo 2Voice CAT5 / CAT6 (Ø 0,8mm) west pen 1 mm Ø 0,6 mm senza guaina A - videocitofono più distante 150m 100m 130m 100m 100m... -
Page 6: Caratteristiche
2.1. CARATTERISTICHE JP1 JP2 Display touchscreen 7'' Altoparlanti Microfono Dip-switch di confi gurazione Led rosso di segnalazione mute attivo Morsettiere di collegamento Led blu di conferma comando Yokis inviato Passaggio per cavi Pulsante ON/OFF 10. Ponticelli di confi gurazione 2.2. DESCRIZIONE DEI MORSETTI K, Z: Uscita per il collegamento di LINE... -
Page 7: Configurazione Dip-Switch
2.4 CONFIGURAZIONE DIP-SWITCH 2.4.1 Codice del videocitofono Qualora si desideri installare dei videocitofoni “Slave” è necessario impostare su ogni posto interno il relativo codice tramite i dip-switch 1 e 2. Tipologia di Posizione dip-switch Tipologia di Posizione dip-switch videocitofono videocitofono Videocitofono “slave”... -
Page 8: English
ENGLISH CONTENTS 1. CONNECTION BLOCK DIAGRAM ......................8 1.1. ONE-HOUSEHOLD SYSTEM ......................8 1.1.1. Maximum distances between devices .................. 9 1.2. TWO-HOUSEHOLD SYSTEM ......................10 1.2.1. Maximum distances between devices ................. 10 2. VIDEO DOOR PHONE INSTALLATION ....................11 2.1. SPECIFICATIONS ........................... 12 2.2. -
Page 9: Maximum Distances Between Devices
1.1.1. MAXIMUM DISTANCES BETWEEN DEVICES Basic system with 1 video door phone Type of wire Ø 0.6 mm twisted SYT1 West single Segment 2Voice cable telephone CAT5 / CAT6 (Ø 0,8mm) Pen cable cable wire without sheath A - most distant video door phone 150m 130m 130m... -
Page 10: Two-Household System
1.2. TWO-HOUSEHOLD SYSTEM Master 1 Master 2 110-230 Vac 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave (1) For jumper and dip-switch confi gurations see sections 2.3 and 2.4 1.2.1. MAXIMUM DISTANCES BETWEEN DEVICES Basic system with 2 video door phones and distributor Type of wire Ø... -
Page 11: Video Door Phone Installation
System with 8 video door phones and distributor Type of wire Ø 0.6 mm twisted SYT1 West single Segment 2Voice cable telephone CAT5 / CAT6 (Ø 0,8mm) Pen cable cable wire without sheath A - most distant video door phone 150m 100m 130m... -
Page 12: Specifications
2.1. SPECIFICATIONS JP1 JP2 7” Touchscreen display Speakers Microphone Confi guration dip-switches Active mute indication red LED Connection terminal strips Sent Yokis control confi rmation blue LED Cable guide ON/OFF button 10. Confi guration jumpers 2.2. DESCRIPTION OF TERMINALS K, Z: Output for connecting LINE supplementary ringers (OP2) -
Page 13: Dip-Switch Configuration
2.4 DIP-SWITCH CONFIGURATION 2.4.1 Video door phone code Set the respective address using the dip switches on each apartment station to install “slave” video door phones. Type of video door Dip switch position Type of video door Dip switch position phone phone “Master”... -
Page 14: Français
FRANÇAIS SOMMAIRE 1. SCHEMA SYNOPTIQUE DE BRANCHEMENT ..................14 1.1. INSTALLATION MONOFAMILLE ....................14 1.1.1. Distances maximales entre les dispositifs ................15 1.2. INSTALLATION BIFAMILLE ......................16 1.2.1. Distances maximales entre les dispositifs ................16 2. INSTALLATION DU MONITEUR ......................17 2.1. -
Page 15: Distances Maximales Entre Les Dispositifs
1.1.1. DISTANCES MAXIMALES ENTRE LES DISPOSITIFS Installation de base avec 1 moniteur Type de câble Cable SYT1 Câble 1mm Câble 1 mm téléphonique Liaison Câble 2Voice CAT5 / CAT6 (Ø 0,8mm) West Pen simple Ø 0.6 mm sans gaine A – le moniteur le plus loin 150m 130m 130m... -
Page 16: Installation Bifamille
1.2. INSTALLATION BIFAMILLE OP2a OP2a Maître 1 Maître 2 110-230 Vca 110-230 110-230 Esclave Esclave 110-230 110-230 Esclave Esclave 110-230 110-230 Esclave Esclave (1) Pour la confi guration des pontets et des commutateurs, voir chap. 2.3 et 2.4 1.2.1. DISTANCES MAXIMALES ENTRE LES DISPOSITIFS Installation de base avec 2 moniteurs et distributeur Type de câble Cable... -
Page 17: Installation Du Moniteur
Installation avec 8 moniteurs et distributeur Type de câble Cable SYT1 Câble 1mm Câble 1 mm téléphonique Liaison Câble 2Voice CAT5 / CAT6 (Ø 0,8mm) West Pen simple Ø 0.6 mm sans gaine A – le moniteur le plus loin 150m 100m 130m... -
Page 18: Caractéristiques
2.1. CARACTÉRISTIQUES JP1 JP2 Écran tactile 7’’ Haut-parleurs Micro Commutateur de confi guration Voyant rouge de signal fonction «Silence» active Borniers de branchement Voyant bleu de confi rmation commande Yokis envoyée Passage des câbles Bouton ON/OFF 10. Pontets de confi guration 2.2. -
Page 19: Configuration Commutateurs
2.4. CONFIGURATION COMMUTATEURS 2.4.1 Code du moniteur Si on veut installer des moniteurs secondaires ( «Esclave» ), il faut confi gurer l’adresse sur chaque poste interne avec les commutateurs. Type de moniteur Position des Type de moniteur Position des commutateurs commutateurs Moniteur «Maître»... -
Page 20: Español
ESPAÑOL ÍNDICE 1. DIAGRAMA DE BLOQUES DE CONEXIÓN .................... 20 1.1. SISTEMA MONOFAMILIAR ......................20 1.1.1. Distancias máximas entre los dispositivos ................21 1.2. SISTEMA BIFAMILIAR ........................22 1.2.1. Distancias máximas entre los dispositivos ................22 2. INSTALACIÓN DEL VIDEOINTERFONO ....................23 2.1. -
Page 21: Distancias Máximas Entre Los Dispositivos
1.1.1. DISTANCIAS MÁXIMAS ENTRE LOS DISPOSITIVOS Sistema básico con 1 videointerfono Tipo de cable Par trenzado SYT1 Cable 1mm Cable 1 mm telefónico Tramo Cable 2Voice CAT5 / CAT6 (Ø 0,8mm) West Pen solo Ø 0,6 mm sin vaina A – videointerfono más distante 150m 130m 130m... -
Page 22: Sistema Bifamiliar
1.2. SISTEMA BIFAMILIAR Master 1 Master 2 110-230 Vca 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave (1) Para confi guraciones de puentes y interruptor dip ver sección 2.3 y 2.4 1.2.1. DISTANCIAS MÁXIMAS ENTRE LOS DISPOSITIVOS Sistema básico con 2 videointerfonos y distribuidor Tipo de cable Par trenzado... -
Page 23: Instalación Del Videointerfono
Sistema con 8 videointerfonos y distribuidor Tipo de cable Par trenzado SYT1 Cable 1mm Cable 1 mm telefónico Tramo Cable 2Voice CAT5 / CAT6 (Ø 0,8mm) West Pen solo Ø 0,6 mm sin vaina A – videointerfono más distante 150m 100m 130m 100m... -
Page 24: Características
2.1. CARACTERÍSTICAS JP1 JP2 Pantalla táctil 7” Altavoces Micrófono Interruptores dip de confi guración Indicador rojo led mute activo Terminales de conexión Led azul de confi rmación de mando Yokis enviado Conductos de cables Botón ON/OFF 10. Puentes de confi guración 2.2. -
Page 25: Configuración Del Interruptor Dip
2.4 CONFIGURACIÓN DEL INTERRUPTOR DIP 2.4.1 Código del videointerfono Para instalar videointerfonos “Slave” es necesario confi gurar en cada aparato interior la dirección correspondiente a través de los interruptores dip. Tipo de video citófono Posición del Tipo de video citófono Posición del interruptor dip interruptor dip... -
Page 26: Deutsch
DEUTSCH INHALTSVERZEICHNIS 1. ANSCHLUSSBLOCKSCHEMA ....................... 26 1.1. EINFAMILIENSYSTEM ........................26 1.1.1. Maximale Abstände zwischen den Geräten ................ 27 1.2. ZWEIFAMILIENSYSTEM ......................... 28 1.2.1. Maximale Abstände zwischen den Geräten ................ 28 2. INSTALLATION DER VIDEOANLAGE ..................... 29 2.1. EIGENSCHAFTEN ........................... 30 2.2. -
Page 27: Maximale Abstände Zwischen Den Geräten
1.1.1. MAXIMALE ABSTÄNDE ZWISCHEN DEN GERÄTEN Grundsystem mit 1 Videosprechanlage Kabeltyp Telefonschleife SYT1 Kabel 1mm Kabel 1 mm Abschnitt Kabel 2Voice Ø 0,6 mm ohne CAT5 / CAT6 (Ø 0,8mm) West Pen einzeln Ummantelung A – weiter entfernte 150m 130m 130m 100m 100m... -
Page 28: Zweifamiliensystem
1.2. ZWEIFAMILIENSYSTEM Master 1 Master 2 110-230 Vac 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave (1) Für Konfi gurationen der Brücken und Dip-Switches siehe Abs. 2.3 und 2.4 1.2.1. MAXIMALE ABSTÄNDE ZWISCHEN DEN GERÄTEN Grundsystem mit 2 Videosprechanlagen und Verteiler Kabeltyp Telefonschleife Kabel... -
Page 29: Installation Der Videoanlage
System mit 8 Videosprechanlagen und Verteiler Kabeltyp Telefonschleife Kabel SYT1 Kabel 1mm Kabel 1 mm Abschnitt Ø 0,6 mm ohne CAT5 / CAT6 2Voice (Ø 0,8mm) West Pen einzeln Ummantelung A – weiter entfernte 150m 100m 130m 100m 100m Videoanlagen C2 –... -
Page 30: Eigenschaften
2.1. EIGENSCHAFTEN JP1 JP2 7”-Touchscreen-Display Lautsprecher Mikrofon Konfi gurations-Dip-Switch Rote Stummschaltungs-LED aktiv Anschlussklemmen Blaue Bestätigungs-LED Yokis-Befehl gesendet Durchlass für Kabel Taste EIN/AUS 10. Konfi gurationsbrücken 2.2. BESCHREIBUNG DER KLEMMEN K, Z: Ausgang für den Anschluss von LINE Zusatzläutwerken (OP2) POW: Eingangsversorgungsspannung vom lokalen Netzteil LINE... -
Page 31: Konfiguration Dip-Switch
2.4 KONFIGURATION DIP-SWITCH 2.4.1 Code der Videoanlage Sollte die Absicht bestehen, weitere “Slave”-Videoanlagen zu installieren, muss auf jeder Innenstelle die jeweilige Adresse mittels Dip-Switch eingegeben werden. Videosprechanlagenart Dip-Switch-Position Videosprechanlagenart Dip-Switch-Position “Slave”-Videoanlage “Master”-Videoanlage Nr. 1 “Slave”-Videoanlage “Slave”-Videoanlage Nr. 2 Nr. 3 2.4.2 Zuordnung Ruftaste zu Videosprechanlage Dip-Switch-Position Dip-Switch-Position... -
Page 32: Vlaams
VLAAMS INDEX 1. BLOKDIAGRAM VOOR AANSLUITING ....................32 1.1. EENGEZINSINSTALLATIE ......................32 1.1.1. Max. afstand tussen de apparaten ..................33 1.2. TWEEGEZINSINSTALLATIE ......................34 1.2.1. Maximale afstanden tussen de apparaten ................34 2. INSTALLATIE VAN DE VIDEOFOON ...................... 35 2.1. KENMERKEN ..........................36 2.2. -
Page 33: Max. Afstand Tussen De Apparaten
1.1.1. MAX. AFSTAND TUSSEN DE APPARATEN Basisinstallatie met 1 videofoon Soort kabel Telefoonkabel met getwist 2Voice SYT1 West Pen Enkele kabel aderpaar met Gedeelte CAT5 / CAT6 kabel (Ø 0,8mm) Kabel 1mm 1 mm diameter 0,6 mm zonder mantel A - verst verwijderde videofoon 150m 130m 130m... -
Page 34: Tweegezinsinstallatie
1.2. TWEEGEZINSINSTALLATIE Master 1 Master 2 110-230 Vca 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave 110-230 110-230 Slave Slave (1) Voor de confi guratie van de overbruggingen en de dip-schakelaars zie par. 2.3 en 2.4 1.2.1. MAXIMALE AFSTANDEN TUSSEN DE APPARATEN Basisinstallatie met 2 videofoons en distributeur Soort kabel Telefoonkabel... -
Page 35: Installatie Van De Videofoon
Installatie met 8 videofoons en distributeur Soort kabel Telefoonkabel met getwist 2Voice SYT1 West Pen Enkele kabel aderpaar met Gedeelte CAT5 / CAT6 kabel (Ø 0,8mm) Kabel 1mm 1 mm diameter 0,6 mm zonder mantel A - verst verwijderde videofoon 150m 100m 130m... -
Page 36: Kenmerken
2.1. KENMERKEN JP1 JP2 Display touchscreen 7'' Luidsprekers Microfoon Dip-confi guratieschakelaar Rode LED voor melding mute ingeschakeld Verbindingsklemmen Blauwe LED voor bevestiging versturing Yokis-commando Doorgang voor kabels ON/OFF-knop 10. Overbruggingen confi guratie 2.2. BESCHRIJVING VAN DE KLEMMEN K, Z: Uitgang voor aansluiting van extra LINE oproeptonen (OP2) POW:... -
Page 37: Configuratie Dip-Schakelaar
2.4 CONFIGURATIE DIP-SCHAKELAAR 2.4.1 Code van de videofoon Als men “Slave”-videofoons wenst te installeren, moet men op elke interne positie de respectievelijke code instellen met behulp van de dip-schakelaars 1 en 2. Soort videofoon Positie dip-schakelaar Soort videofoon Positie dip-schakelaar “Master”... -
Page 38: Schemi Di Collegamento
DS1722-082C... - Page 39 DS1722-082C...
-
Page 40: Collegamento Del Kit Bifamiliare Sch.1722/86 Con 3 Videocitofoni In Parallelo Ad Ogni Utenza
DS1722-082C... - Page 41 DS1722-082C...
-
Page 42: Legenda Schemi
LEGENDA SCHEMI / KEY TO DIAGRAMS / LÉGENDES SCHÉMAS / LEYENDA ESQUEMAS / ZEICHENERKLÄRUNG/ LEGENDE SCHEMA’S Pulsantiera mod.Mikra Mikra panel Plaque de rue modèle Mikra Teclado mod. Mikra Tastenfeld Mod. Mikra Deurplaat mod.Mikra Videocitofono Mod. CXModo “Master” CXModo “Master” video door phone Moniteur “Maître”... -
Page 43: Note Legate Agli Schemi
Pulsante per azionamento serratura elettrica pedonale Hall button for pedestrian gate electric lock Bouton de sortie pour activation de la serrure électrique piétonne Pulsador del vestíbulo para el accionamiento de la cerradura eléctrica para peatones Hausfl urtaste zur Betätigung der Elektroverriegelung des Eingangs Halknop voor bediening elektrisch deurslot voetgangersdoorgang Pulsante per azionamento apriporta passo carraio Hall button for operating garage gate lock... -
Page 44: Dichiarazione Di Conformità Ue Semplificata
ITALIANO DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA Il fabbricante, URMET S.p.A., dichiara che il tipo di apparecchiatura radio: VIDEOCITOFONO SUPPLEMENTARE CXMODO 7” “SLAVE” codice 1722/87 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.urmet.com ENGLISH SIMPLIFIED EU DECLARATION OF CONFORMITY...
