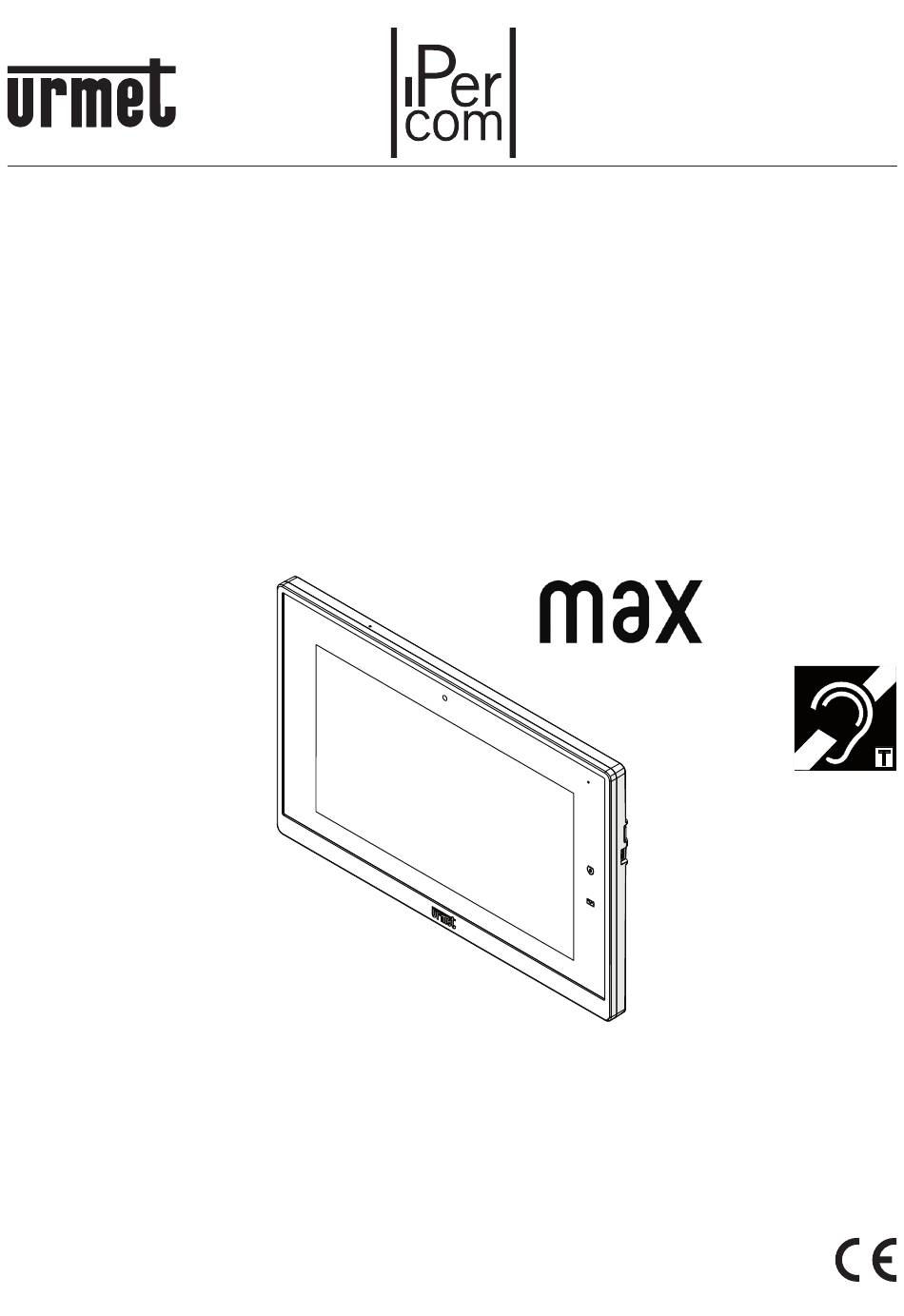

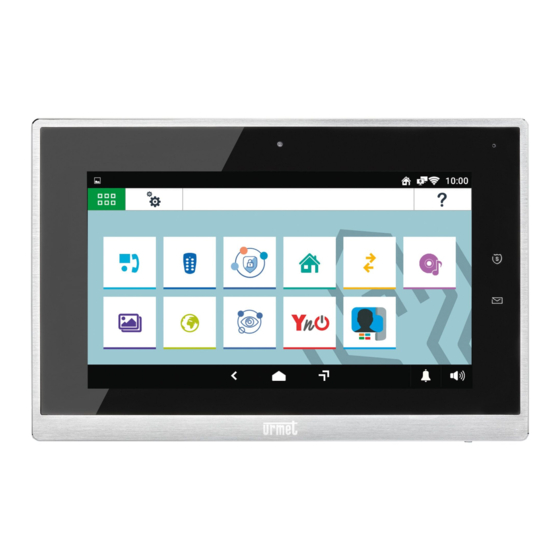

  • Page 1 Mod. 1717 DS1717-072A LBT20901 VIDEOCITOFONO MAX 10’’ 10’’ MAX VIDEO DOOR PHONE MONITEUR MAX 10’’ VIDEOINTERFONO MAX 10’’ 10’’-MAX-VIDEOSPRECHANLAGE MAX-BEELDINTERCOM 10’’ Sch./Ref. 1717/21 LIBRETTO INSTALLAZIONE INSTALLATION HANDBOOK NOTICE D’INSTALLATION MANUAL DE INSTALACIÓN INSTALLATIONSANLEITUNG INSTALLATIEHANDLEIDING...

  • Page 2: Table Of Contents

    ITALIANO ............................3 ENGLISH ............................7 FRANÇAIS ............................. 11 ESPAÑOL ............................15 DEUTSCH ............................19 NEDERLANDS .......................... 23 DS1717-072A...

  • Page 3: Italiano

    ITALIANO ATTENZIONE! Per il funzionamento del dispositivo è strettamente necessario che la versione del firmware del sistema sia la 2.1.0 o superiore. L’aggiornamento della versione del firmware del sistema Ipercom è disponibile sul sito Urmet alla sezione Download/Software. Il videocitofono Sch.1717/21 è un videocitofono IP, dedicato al sistema Ipercom. Per un corretto funzionamento, il dispositivo necessita di un collegamento del tipo LAN/POE.
  • Page 4 3. INSTALLAZIONE È possibile fissare la staffa a parete utilizzando una scatola 503 o una scatola Sch. 1706/60 con le viti fornite a corredo. (*) Nel caso di persone con disabilità o specifiche necessità di tipo D1 (con Scatola Scatola età...
  • Page 5 4. ISTRUZIONI DI CABLAGGIO Cavo Ethernet RJ45 Il sistema Ipercom è sviluppato per il funzionamento con lo standard EIA/TIA 568B. • Inserire il cavo su uno dei connettori RJ45 con logo Urmet. • Inserire il conduttore nella guida, rispettando le colorazioni indicate (Standard T568B). Guaina nera Conduttore Colore cavo...
  • Page 6 5. CONFIGURAZIONE DISPOSITIVO Per la configurazione del dispositivo consultare il manuale tecnico di sistema scansionando il seguente QR Code con la fotocamera del proprio smartphone o tablet. 6. CARATTERISTICHE TECNICHE Tensione di alimentazione POE: ..................... 37-57 V Tensione di alimentazione esterna: .................. 48 V - min.

  • Page 7: English

    ENGLISH IMPORTANT The firmware version of the Ipercom system must be 2.1.0 or higher for the operation of the device. The firmware version update of the Ipercom system is available on the Urmet website in the Download/Software section (registration required). The video door phone Ref.
  • Page 8 3. INSTALLATION It is possible to fix the wall bracket by using a 503 box or a box Ref. 1706/60 with supplied screws. Ref. 1706/60 2 M3,5 x 19 mm provided 3 3,5 x 25 mm provided • Connect any panic function, extra ring tone, fl oor call, auxiliary power (if it is not connected to one POE port of the switche) system function wires to the terminals on the external printed circuit.
  • Page 9 4. WIRING INSTRUCTIONS Cavo Ethernet RJ45 Ipercom system is developed for to work with the EIA/TIA 568B standard. • Plug the cable into one of the RJ45 connectors with the Urmet logo. • Insert the wire in its guide, according to the provided colour code (Standard T568B). Black sheath Wire Cable colour...
  • Page 10 5. DEVICE CONFIGURATION Refer to the technical system manual by scanning the following QR Code with the camera of your smartphone or tablet to configure the device. 6. TECHNICAL SPECIFICATIONS POE input voltage: ......................... 37-57 V External power supply voltage: ..................48 V - min.

  • Page 11: Français

    FRANÇAIS ATTENTION ! Pour le fonctionnement du dispositif, il est nécessaire que la version du micrologiciel du système Ipercom soit la version 2.1.0 ou supérieure. La mise à jour de la version du micrologiciel du système Ipercom est disponible sur le site Urmet, dans la section Téléchargement/Logiciels (après enregistrement). Le vidéophone Réf.
  • Page 12 3. INSTALLATION L’etrier peut être fixé au mur en utilisant un boîtier 503 ou un boîtier Réf. 1706/60 avec les vis fournies. (*) Respecter une hauteur Boîtier de pose de 1,30 m Boîtier pour se conformer à la Réf. 1706/60 Directive de référence pour les personnes handicapées...
  • Page 13 4. INSTRUCTIONS DE CÂBLAGE Câble Ethernet RJ45 Le système Ipercom est dèveloppé pour fonctionner sous le standard EIA/TIA 568B. • Brancher le câble à un des connecteurs RJ45 marqué du logo Urmet. • Introduire le conducteur dans le guide en veillant à respecter les couleurs indiquées (Standard T568B). Gaine noire Conducteur Couleur câble...
  • Page 14 5. CONFIGURATION DU DISPOSITIF Pour la configuration du dispositif, se reporter au manuel technique du système, après lecture du QR Code suivant à l’aide de la caméra d’un smartphone ou d’une tablette. 6. CARACTERISTIQUES TECHNIQUES Tension d’alimentation POE: ......................37-57 V Tension d’alimentation externe: ..................

  • Page 15: Español

    ESPAÑOL ¡ATENCIÓN! Para el funcionamiento del dispositivo es necesario que la versión del firmware del sistema Ipercom sea la 2.1.0 o superior. La actualización de la versión del firmware del sistema Ipercom se encuentra en el sitio Urmet, en la sección Descargar/Software (después de registrarse). El videointerfono Ref.
  • Page 16 3. INSTALACIÓN Es posible fijar el soporte a la pared con un cuadro de 503 o una caja Ref. 1706/60 con los tornillos proporcionados. Caja Caja Ref. 1706/60 n° 2 M3,5 x 19 mm incluidos n° 3 3,5 x 25 mm incluidos •...
  • Page 17 4. INSTRUCCIONES DE CABLEADO Cable de Ethernet RJ45 El sistema Ipercom se desarrolló para trabajar con el estándar EIA/TIA 568B. • Introduzca el cable en uno de los conectores RJ45 con el logo de Urmet. • Introduzca el conductor en la guía, respetando los colores indicados (estándar T568B) Vaina negra Conductor Color del cable...
  • Page 18 5. CONFIGURACIÓN DEL DISPOSITIVO Para la configuración del dispositivo, consultar el manual técnico del sistema escaneando el siguiente Código QR con la cámara del smartphone o de la tableta. 6. CARACTERÍSTICAS TÉCNICAS Tensión de alimentación POE: ....................... 37-57 V Tensión de alimentación externa: ..................48 V - min.

  • Page 19: Deutsch

    DEUTSCH ACHTUNG! Für die korrekte Funktionsweise des Geräts ist es erforderlich, dass die Firmware-Version des Ipercom-Systems 2.1.0 oder höher vorliegt. Die Aktualisierung der Firmware-Version des Ipercom-Systems steht auf der Website von Urmet im Bereich Download/Software zur Verfügung (nach Anmeldung). Die Videoanlage BN 1717/21 ist eine IP-Videoanlage speziell für das Ipercom-System. Für einen einwandfreien Betrieb des Geräts ist eine LAN/POE-Verbindung erforderlich.
  • Page 20 3. INSTALLATION Die Halterung für die Wandinstallation kann unter Verwendung eines Gehäuses 503 oder eines Gehäuses mit BN 1706/60 mit mitgelieferten Schrauben. Gehäuse BN 1706/60 Gehäuse 2 M3,5 x 19 mm enthalten 3 3,5 x 25 mm enthalten • An den auf der externen Leiterplatte vorhandenen Klemmen die eventuellen Leiter der Panikfunktion, des zusätzlichen Läutwerks, des Etagenrufs, der Hilfsversorgung (wenn es nicht mit einem POE-Port am Switch verbunden ist).
  • Page 21 4. VERKABELUNGSANLEITUNG RJ45-Ethernetkabel Das Ipercom-System ist für einen Betrieb nach dem Standard EIA/TIA 568B konzipiert. • Das Kabel an einem der RJ45-Steckverbinder mit Urmet-Logo einstecken. • Den Leiter unter Berücksichtigung der genannten Farbgebungen (Standard T568B) in die Führung einführen. Schwarzer Mantel Leiter Nr.
  • Page 22 5. GERÄTEKONFIGURATION Hinsichtlich der Gerätekonfiguration das technische Systemhandbuch konsultieren und dazu den folgenden QR-Code mit der Kamera Ihres Smartphones oder Tablets einscannen. 6. TECHNISCHE DATEN POE-Versorgungsspannung: ......................37-57 V Externe Versorgungsspannung: ..................48 V - min. 15 W Max. Verbrauch: ............................12 W Display: ...............................

  • Page 23: Nederlands

    NEDERLANDS OPGELET! Het toestel kan alleen werken als de firmwareversie van het Ipercom-systeem 2.1.0 of hoger is. U kunt de firmware-versie van het Ipercom-systeem bijwerken op de site van Urmet in het gedeelte Download/Software (mits u eerst registreert). De Sch.1717/21 is een IP-videointercom voor het Ipercom-systeem. Om te zorgen dat het systeem correct werkt, is er een LAN/PoE-aansluiting nodig.
  • Page 24 3. INSTALLATIE Het is mogelijk om de wandbeugel te bevestigen met behulp van een doos 503 of een doos Sch. 1706/60 met de bijgeleverde schroeven. Doos Sch. 1706/60 Doos 2 meegeleverde M3,5 x 19 mm schroeven 3 meegeleverde 3,5 x 25 mm schroeven •...
  • Page 25 4. AANWIJZIGINGEN VOOR DE BEDRADING Ethernetkabel RJ45 Het Ipercom-systeem is ontwikkeld om te functioneren met de standaard EIA/TIA 568B. • Plaats de kabel op een van de RJ45 stekkers met het Urmet-logo. • Steek de stekker in de geleiding, met inachtneming van de kleurcode (Standaard T568B) Zwarte kabelmantel Stekker nr.
  • Page 26 5. CONFIGURATIE VAN HET TOESTEL Voor de configuratie van het toestel raadpleegt u de technische handleiding van het systeem die u downloadt met de QR-code met de camera van uw smartphone of tablet. 6. TECHNISCHE KENMERKEN PoE voedingsspanning: ........................37-57 V Externe voedings- spanning: ....................
  • Page 27 ITALIANO DIRETTIVA 2012/19/UE DEL PARLAMENTO EUROPEO E DEL CONSIGLIO del 4 luglio 2012 sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) Il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici.
  • Page 28 ESPAÑOL DIRECTIVA 2012/19/UE DEL PARLAMENTO EUROPEO Y DEL CONSEJO del 4 de julio de 2012 sobre residuos de aparatos eléctricos y electrónicos (RAEE) El símbolo del contenedor de basura tachado con un aspa en el producto, o en su embalaje, indica que dicho producto no debe desecharse junto con los otros residuos domésticos.
