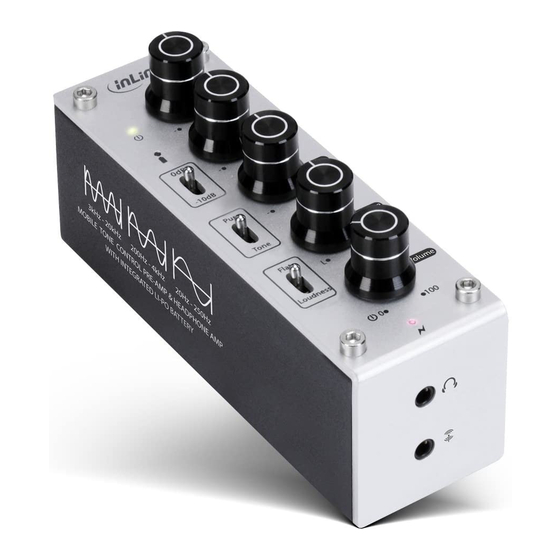

InLine® AmpEQ mobile, Kopfhörer-Verstärker und
A. SICHERHEITSHINWEIS
�
Im Falle von hohen elektrostatischen Entladungen und vorübergehenden Störungen der
Stromquelle müssen Sie am Produkt ggf. einen manuellen Reset durchführen, indem Sie es für
einige Sekunden ausschalten, bevor Sie es erneut einschalten.
B. EINFÜHRUNG
� Erleben Sie Ihre Musik in neuem Genuss! Dieser InLine Amp-EQ mobile Hi-Fi
Kopfhörerverstärker hat einen integrierten 3-Band Equalizer und eine Loudness-Taste zur
perfekten Ton-Anpassung Ihrer Lieblingsstücke, ganz nach Ihrem Geschmack.
C. EIGENSCHAFTEN & SPEZIFIKATIONEN
3-Band Equalizer
�
Höhen
- Regelbereich: 3KHz-20KHz
- Trim-Bereich: -12dB bis +12dB
- Center Freq.: 18KHz
Mitten
- Regelbereich: 200Hz-4KHz
- Trim-Bereich: -10dB bis +10dB
- Center Freq.: 1KHz
Bass
- Regelbereich: 20-250Hz
- Trim-Bereich: -14dB bis +14dB
- Center Freq.: 100Hz
�
Audiokanal Balance-Regler
�
Unabhängige Verstärkung für jeden Kanal, um das Überlagern zu minimieren
�
Integrierte Stromisolierung zur Steigerung von 5V bis +/-12V
�
Stereo Übersprechen: 90dB
SNR: ca. 112dB (A-Bewertung)
�
�
THD: 0.003% (A-Bewertung)
�
3,5mm Kopfhörerausgang & Line out
�
Max. Kopfhörer-Ausgangsleistung:
- ca. 270mW / 16 Ohm, 120mW / 32 Ohm bei 1KHz
�
Für Kopfhörer-Impedanz 16 – 600 Ohm geeignet
�
Hardware Loudness EQ
�
Hochwertige Metall/Aluminium-Konstruktion

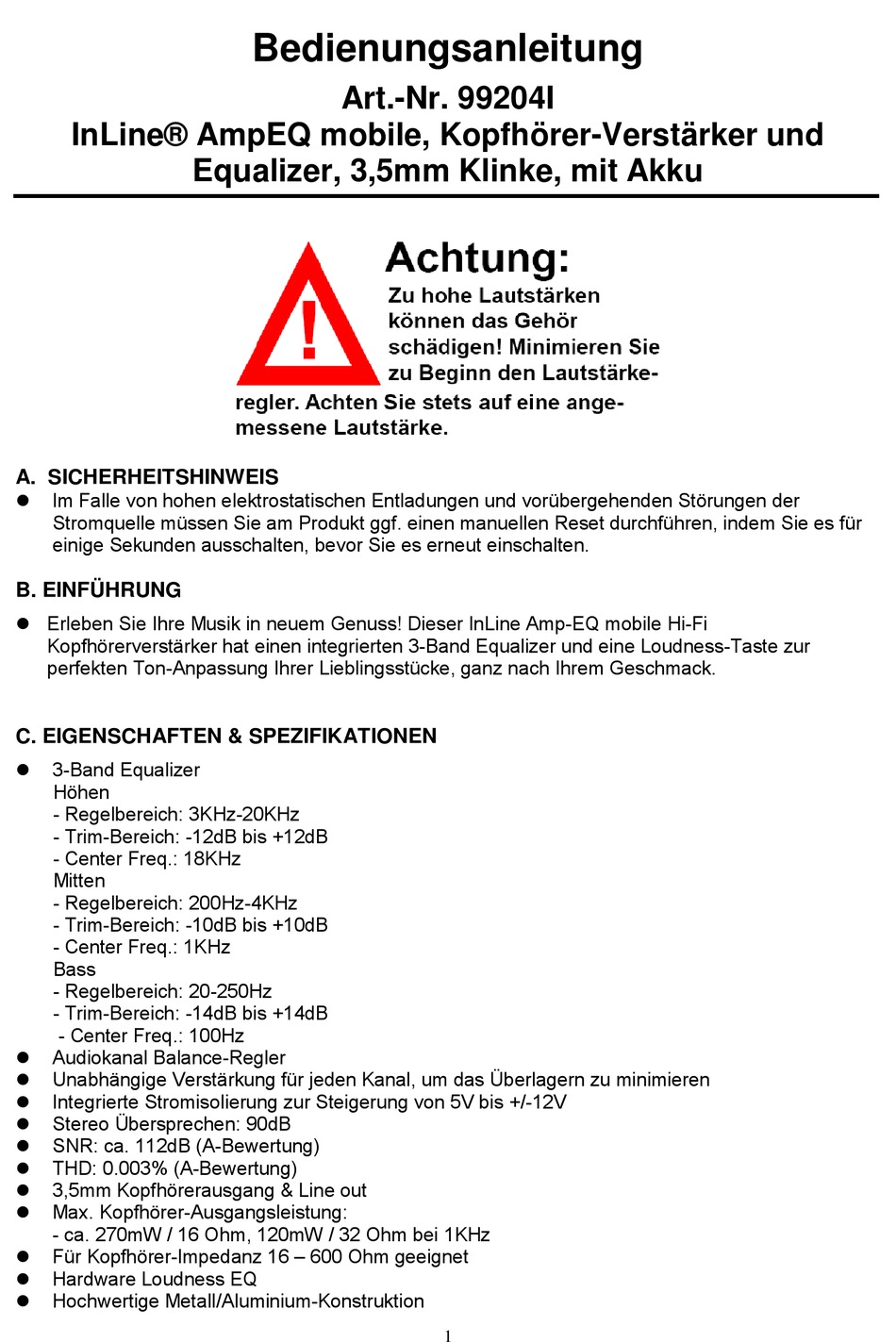

Bedienungsanleitung
Art.-Nr. 99204I
Equalizer, 3,5mm Klinke, mit Akku
1
Advertisement
Table of Contents
Related Manuals for Inline 99204I
Summary of Contents for Inline 99204I
- Page 1 Sekunden ausschalten, bevor Sie es erneut einschalten. B. EINFÜHRUNG � Erleben Sie Ihre Musik in neuem Genuss! Dieser InLine Amp-EQ mobile Hi-Fi Kopfhörerverstärker hat einen integrierten 3-Band Equalizer und eine Loudness-Taste zur perfekten Ton-Anpassung Ihrer Lieblingsstücke, ganz nach Ihrem Geschmack.
- Page 2 Lebensdauer der Batterie: ca. 6 Stunden � Ladezeit: ca. 2 Stunden D. LIEFERUMFANG Bitte überprüfen Sie, ob Folgendes im Lieferumfang enthalten ist: � 1x InLine® AmpEQ mobile Kopfhörer-Verstärker und Equalizer � 1x Bedienungsanleitung � 1x Micro USB Kabel � 1x Audiokabel 3,5mm Stecker / Stecker Sollte eines der Gegenstände fehlen oder beschädigt sein, kontaktieren Sie umgehend Ihren...
-
Page 3: Hardware Installation
A . 3,5mm Stereo Klinken-Ausgang Kopfhörer B . 3,5mm Stereo Klinken-Eingang Line-IN 1 – Anschluss einer Stereo Audioquelle C . Power-LED D . “Defeat” Schalter zur Deaktivierung der Drehregler für Höhen, Mitten und Bässe (Equalizer) E . “Loudness”-Schalter F . LED-Anzeige des Stereo Analog-Ausgangs (die LED blinkt während der Audiowiedergabe) G . - Page 4 Transport des Gerätes im Fluggepäck beachten Sie bitte die Sicherheitsanweisungen Ihrer Fluggesellschaft. Hinweise zur Entsorgung: Lithium-Polymer Zellen und Alt-Elektrogeräte dürfen nicht über den Hausmüll entsorgt werden. Entsorgen Sie den InLine AmpEQ mobile über eine geeignete Recycling-Annahmestelle für Alt- Elektrogeräte. AUF DEM AKTUELLEN STAND BLEIBEN...
- Page 5 Art und ihre Folgen übernehmen wir keine Haftung. Alle Warenzeichen und Schutzrechte werden anerkannt. Änderungen im Sinne des technischen Fortschritts können ohne Vorankündigung vorgenommen werden. Unsere Produkte, einschließlich der Verpackung, sind kein Spielzeug, sie könnten kleine Teile und scharfe Objekte enthalten. Bitte von Kindern fernhalten. INTOS ELECTRONIC AG Siemensstrasse 11, D-35394 Giessen www.inline-info.de...
-
Page 6: Safety Note
User manual Art.-no. 99204I InLine® AmpEQ mobile, Tri-Tone Audio Pre-Amp and Headphone-Amp, 3.5mm stereo, with battery A. SAFETY NOTE � In case of a high electrostatic discharge and fast transient disturbance from the power source, you may need to reset the product manually by switching it off for a few seconds before switching it on again. -
Page 7: Package Contents
� Gold-plated contacts of audio jacks � Built-in rechargeable Lithium Polymer battery � Battery capacity: 2200mAh � Battery life: around 6 hours � Charging time: around 2 hours D. PACKAGE CONTENTS Please check whether the package contains the following items: Tone control headphone amp and pre-amp x 1 �... - Page 8 A . 3.5mm Stereo headphone output B . 3.5mm Stereo Line input 1 – To stereo audio source C . Power On LED D . “Defeat” switch for bypass the tone control E . “Loudness” switch F . Stereo Analog Output indication (LED will blink during audio is playing back) G .
-
Page 9: Safety Instructions
Notes on transport: The InLine AmpEQ contains a rechargeable lithium polymer battery. For transport of this unit in air flight baggage, please respect your respective air carrier’s safety instructions. - Page 10 GETTING THE LATEST DOCUMENT To get the latest document, please visit the following website: http://www.drivers-download.com In “Drivers Search” section, please enter the Download code (DL code): DL-0656699 to search for the latest document.
