V L T A u t o m a t i o n D r i v e E t h e r N e t / I P
– H o w t o C o n t r o l t h e F C 3 0 0 –
R e f e r e n c e H a n d l i n g
B u s S p e e d R e f e r e n c e V a l u e u n d e r I n s t a n c e s 1 0 0 - 1 0 1 - 1 0 3 / 1 5 0 - 1 5 1 - 1 5 3
I n F C - P r o f i l e ( p a r . 8 - 1 0 = [ 0 ] F C p r o f i l e ) t h e r e f e r e n c e i s s c a l e d a s a n o r m a l i z e d r e l a t i v e v a l u e i n
p e r c e n t . T h e v a l u e i s t r a n s m i t t e d i n h e x a d e c i m a l :
0 % = 0 h e x
1 0 0 % = 4 0 0 0 h e x
- 1 0 0 % = C 0 0 0 h e x

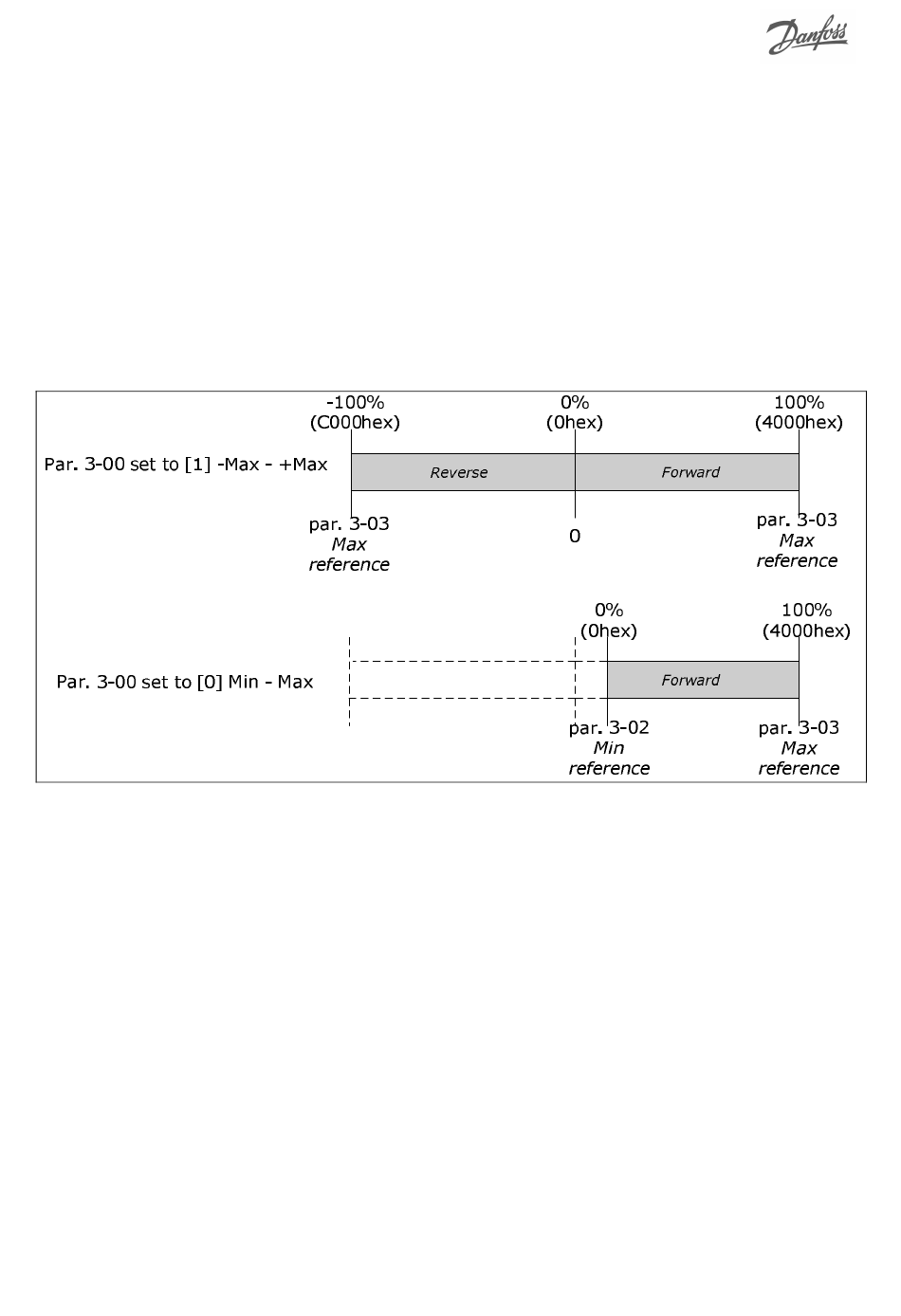

D e p e n d i n g o f t h e s e t t i n g o f p a r . 3 - 0 0 R e f e r e n c e R a n g e , t h e r e f e r e n c e i s s c a l e d f r o m – M a x . t o + M a x .
o r f r o m M i n . t o M a x .
T h e a c t u a l r e f e r e n c e [ R e f . % ] i n t h e V L T d e p e n d s o n t h e s e t t i n g s i n t h e f o l l o w i n g p a r a m e t e r s :
P a r a m e t e r 1 - 2 3 M o t o r f r e q u e n c y
P a r a m e t e r 1 - 2 5 M o t o r n o m i n a l s p e e d
P a r a m e t e r 3 - 0 2 M i n i m u m r e f e r e n c e
P a r a m e t e r 3 - 0 3 M a x i m u m r e f e r e n c e
A l l r e f e r e n c e s p r o v i d e d t o t h e f r e q u e n c y c o n v e r t e r a r e a d d e d t o t h e t o t a l r e f e r e n c e v a l u e .
I f a r e f e r e n c e i s t o b e c o n t r o l l e d b y t h e f i e l d b u s o n l y , e n s u r e t h a t a l l o t h e r r e f e r e n c e i n p u t s a r e z e r o .
T h i s m e a n s t h a t d i g i t a l a n d a n a l o g u e i n p u t t e r m i n a l s s h o u l d n o t b e u s e d f o r r e f e r e n c e s i g n a l s .
T h e d e f a u l t s e t t i n g ( 0 % ) s h o u l d b e m a i n t a i n e d f o r p r e s e t r e f e r e n c e s i n p a r . 3 - 1 0 P r e s e t R e f e r e n c e .
N o t e t h a t i f t h e b u s s p e e d r e f e r e n c e i s n e g a t i v e , a n d t h e c o n t r o l w o r d c o n t a i n s a r u n r e v e r s e s i g n a l ,
t h e d r i v e w i l l r u n c l o c k w i s e
( - - i s + ) .
M A V i s s c a l e d i n t h e s a m e w a y a s t h e r e f e r e n c e .
