V L T A u t o m a t i o n D r i v e E t h e r N e t / I P
R e c o m m e n d e d D e s i g n R u l e s
W h i l e d e s i g n i n g E t h e r n e t n e t w o r k s s p e c i a l a t t e n t i o n a n d c a u t i o n m u s t b e t a k e n r e g a r d i n g a c t i v e
n e t w o r k c o m p o n e n t s .
W h i l e d e s i g n i n g a n e t w o r k f o r l i n e t o p o l o g y i t i s i m p o r t a n t t o n o t i c e t h a t a s m a l l d e l a y i s a d d e d w i t h
e a c h e v e r y s w i t c h i n t h e l i n e .

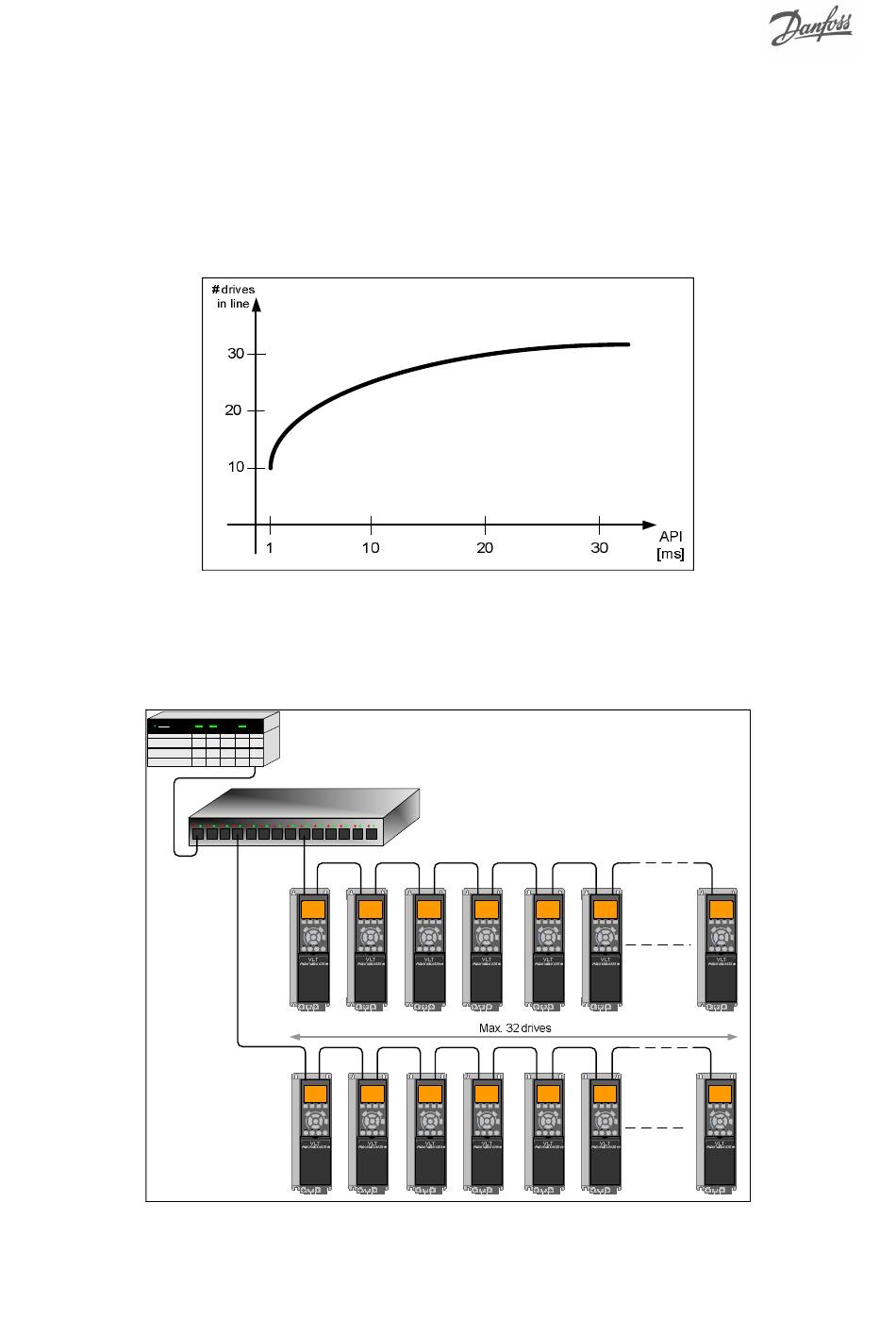

F o r E t h e r N e t / I P t h e m a x i m u m n u m b e r o f d r i v e s i n a l i n e i s d e p e n d e n t o f t h e A P I s p e e d o f t h e
c o n n e c t e d s c a n n e r :
A c c o r d i n g t o t h e g r a p h a b o v e , t h e n e t w o r k s h o u l d t h u s b e s e g m e n t e d w i t h t h e u s e o f e x t e r n a l
E t h e r n e t s w i t c h e s .
I t i s n o t r e c o m m e n d e d t o c o n n e c t m o r e t h a n 3 2 d r i v e s i n a l i n e a t a n y A P I .
E x c e e d i n g t h e r e c o m m e n d e d d e s i g n r u l e s , m a y r e s u l t i n f a i l i n g c o m m u n i c a t i o n .
