UTC Fire and Security Interlogix DDV1016 Installation Sheet
  1. Manuals
  2. Brands
  3. UTC Fire and Security Manuals
  4. Security Sensors
  5. Interlogix DDV1016
  6. Installation sheet

UTC Fire and Security Interlogix DDV1016 Installation Sheet

Dual detector
Hide thumbs

Advertisement

Quick Links

Download this manual
1. Form: 170 x 120 mm double sided printing, stapled booklet.
2. Fold twice to fit in box.
White paper: 75 gr/m, progresso; overprint black.
Manual DDV1016
Mikhail Sleptsov
A4
UTC Fire & Security
1 A 16 - 12 - '11
B
20 - 01 - '12
C
6-04-'12
6552
14
999-1
D
23-05-'12
110-01

Advertisement

loading
Need help?

Need help?

Do you have a question about the Interlogix DDV1016 and is the answer not in the manual?

Questions and answers

Related Manuals for UTC Fire and Security Interlogix DDV1016

Summary of Contents for UTC Fire and Security Interlogix DDV1016

  • Page 1 1. Form: 170 x 120 mm double sided printing, stapled booklet. 2. Fold twice to fit in box. 1 A 16 - 12 - '11 White paper: 75 gr/m, progresso; overprint black. 20 - 01 - '12 6-04-'12 6552 Manual DDV1016 999-1 23-05-'12 Mikhail Sleptsov...

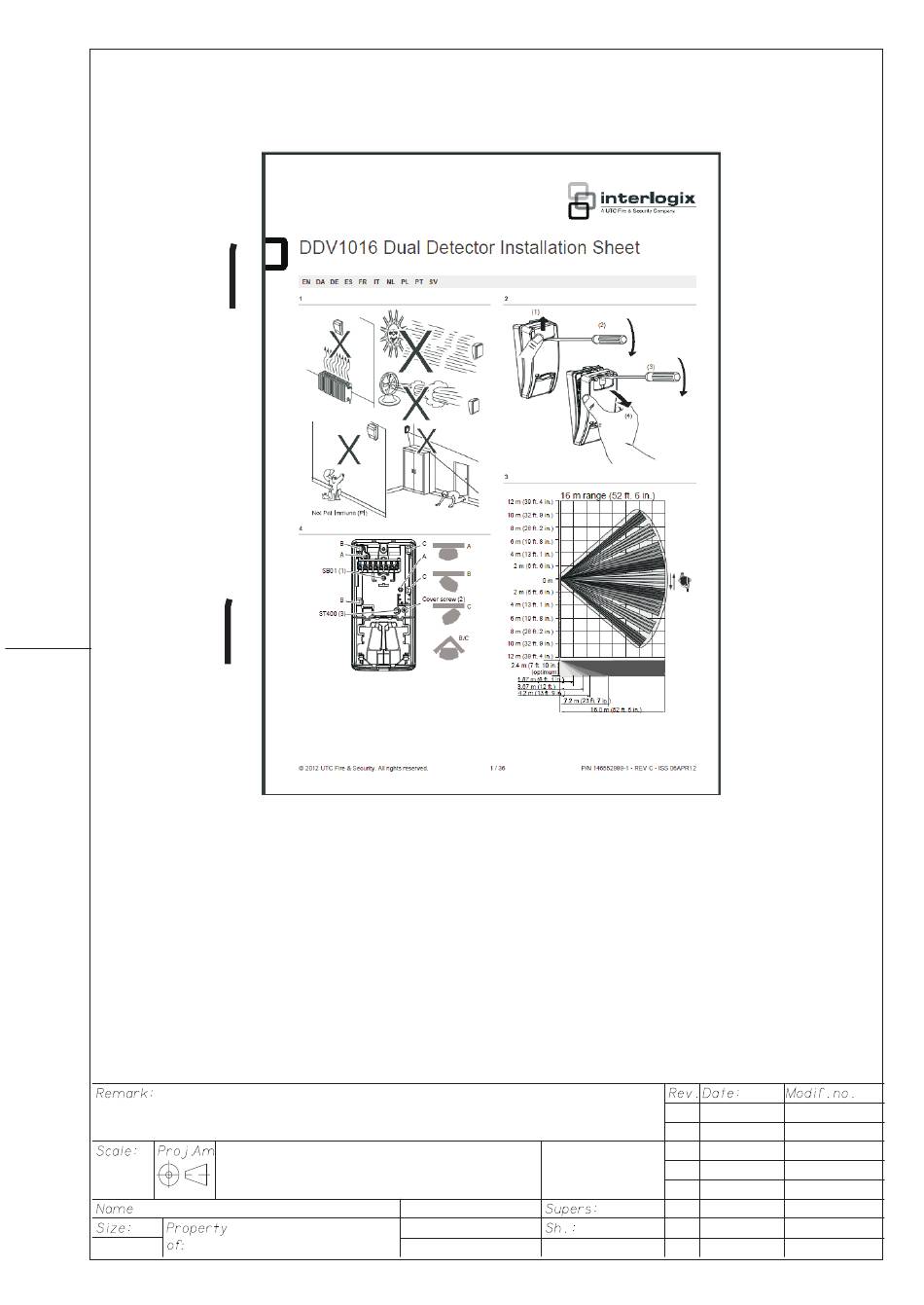

  • Page 2 DDV1016 Dual Detector Installation Sheet EN DA DE ES FR NL PL PT SV ( ) 3 (3) ( ) 4 16 m range (52 ft. 6 in.) 12 m (39 ft. 4 in.) 10 m (32 ft. 9 in.) 8 m (26 ft.
