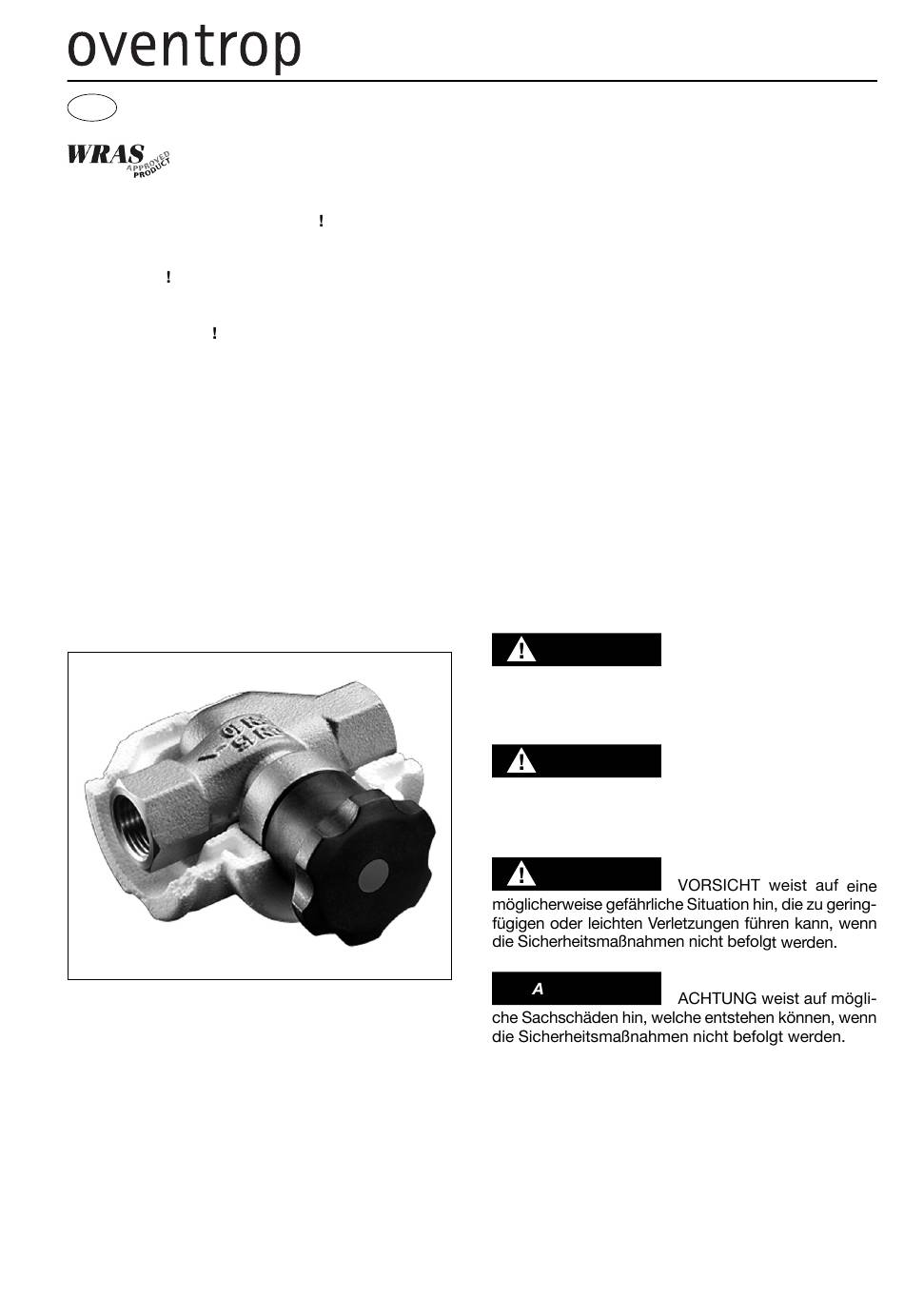

Abb. 1.1 „Aquastrom K" - Thermostatisches Kaltwas-
ser-Zirkulationsventil mit Temperaturvorein-
stellung
OVENTROP GmbH & Co. KG
Paul-Oventrop-Straße 1
D-59939 Olsberg
Telefon
+49 (0) 29 62 82-0
Telefax
+49 (0) 29 62 82-400
E-Mail
mail@oventrop.de
Internet
www.oventrop.com
Eine Übersicht der weltweiten Ansprechpartner finden
Sie unter www.oventrop.de.
Thermostatisches Kaltwasser-Zirkulationsventil mit Temperaturvoreinstellung
Premium Armaturen + Systeme
Einbau- und Betriebsanleitung für Fachpersonal

1 Allgemeine Hinweise

1.1 Informationen zur Einbau- und
Betriebsanleitung
Diese Einbau- und Betriebsanleitung dient dem ge-
schulten Fachpersonal dazu, das Ventil fachgerecht
zu installieren und in Betrieb zu nehmen.
Mitgeltende Unterlagen - Anleitungen aller Anlagen-
komponenten sowie geltende technische Regeln - sind
einzuhalten.
1.2 Aufbewahrung der Unterlagen
Diese Einbau- und Betriebsanleitung ist vom Anlagen-
betreiber zum späteren Gebrauch aufzubewahren.
1.3 Urheberschutz
Die Einbau- und Betriebsanleitung ist urheberrechtlich
geschützt.
1.4 Symbolerklärung
Hinweise zur Sicherheit sind durch Symbole gekenn-
zeichnet. Diese Hinweise sind zu befolgen, um Unfälle,
Sachschäden und Störungen zu vermeiden.
GEFAHR
mittelbar gefährliche Situation hin, die zum Tod oder
zu schweren Verletzungen führen wird, wenn die Si-
cherheitsmaßnahmen nicht befolgt werden.
WARNUNG
möglicherweise gefährliche Situation hin, die zum Tod
oder zu schweren Verletzungen führen kann, wenn die
Sicherheitsmaßnahmen nicht befolgt werden.
VORSICHT
CHTUNG
Technische Änderungen vorbehalten.
420590480
03/2017
„Aquastrom K"
GEFAHR weist auf eine un-
WARNUNG weist auf eine
1
