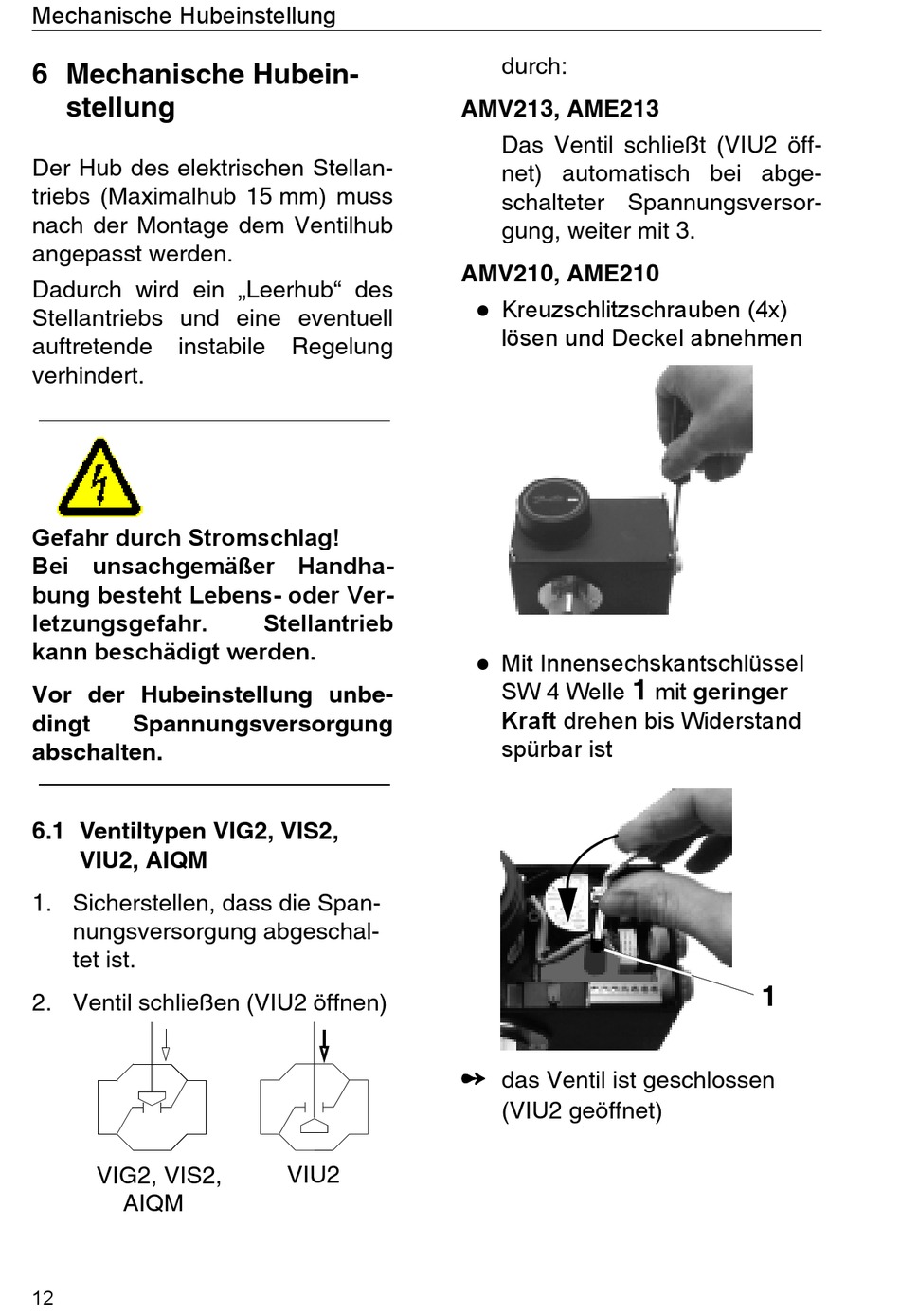

Mechanische Hubeinstellung

6 Mechanische Hubein-
stellung
Der Hub des elektrischen Stellan-
triebs (Maximalhub 15 mm) muss
nach der Montage dem Ventilhub
angepasst werden.
Dadurch wird ein „Leerhub" des
Stellantriebs und eine eventuell
auftretende instabile
verhindert.
Gefahr durch Stromschlag!
Bei unsachgemäßer Handha-
bung besteht Lebens- oder Ver-
letzungsgefahr.
kann beschädigt werden.
Vor der Hubeinstellung unbe-
dingt Spannungsversorgung
abschalten.
6.1 Ventiltypen VIG2, VIS2,
VIU2, AIQM
1. Sicherstellen, dass die Span-
nungsversorgung abgeschal-
tet ist.
2. Ventil schließen (VIU2 öffnen)
VIG2, VIS2,
AIQM
12
Regelung
Stellantrieb
VIU2
durch:
AMV213, AME213
Das Ventil schließt (VIU2 öff-
net) automatisch bei abge-
schalteter Spannungsversor-
gung, weiter mit 3.
AMV210, AME210
Kreuzschlitzschrauben (4x)
l
lösen und Deckel abnehmen
Mit Innensechskantschlüssel
l
SW 4 Welle
Kraft drehen bis Widerstand
spürbar ist
➻ ➻ ➻ ➻
das Ventil ist geschlossen
(VIU2 geöffnet)
mit geringer
1
1
