IMER STEP 120 Operating, Maintenance, Spare Parts Manual
  1. Manuals
  2. Brands
  3. IMER Manuals
  4. Mixer
  5. STEP 120
  6. Operating, maintenance, spare parts manual

IMER STEP 120 Operating, Maintenance, Spare Parts Manual

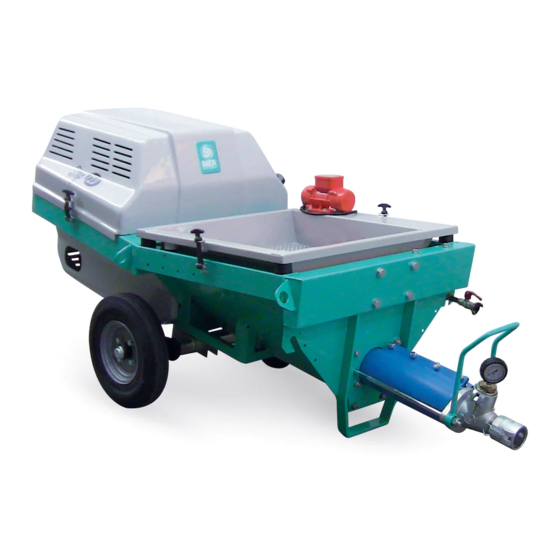

Mortar mixer
