Fermax 3389 Manual

Cod. 97724d V05_20
Medidas: 210 x 240 mm (ancho x alto)
1. Separar los tapones del marco.
2. Utilizar el marco para marcar los 4 agujeros en la pared.
3. Si hay alguna caja de empotrar, se debería hacer
coincidir el mayor número de agujeros posibles con el marco.
Measurements: 210 x 240 mm (width x height)
1. Remove the tabs from the frame.
2. Use the frame to mark 4 holes on the wall.
3. If there is a built-in box, try to set as many holes
as possible in line with the frame.
1
La base del Teléfono iLOFT se fi ja utilizando los agujeros marcados 2, 13 y 15.
The iLOFT Telephone base is fastened with the holes marked 2, 13 and 15.
La base du poste iLOFT est fi xée en utilisant les trous marqués 2, 13 et 15.
Der Gehäuseboden des Telefons iLOFT wird durch Verwendung der Löcher 2, 13 und 15 verschraubt.

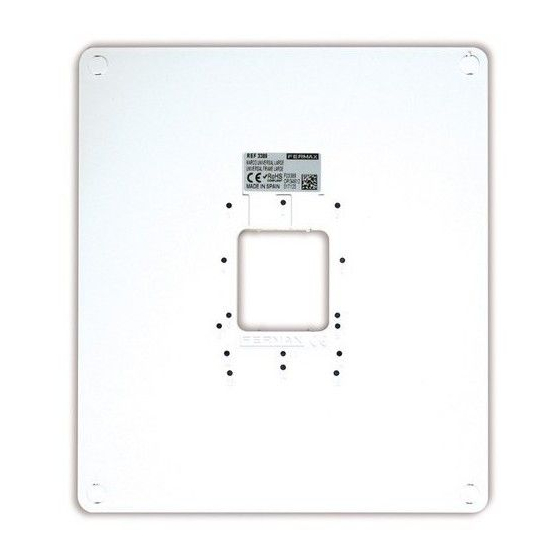

MARCO UNIVERSAL LARGE · LARGE UNIVERSAL FRAME
CADRE UNIVERSEL LARGE · LARGE UNIVERSAL RAHMEN
Ref. 3389
Medidas: 210 x 240 mm (ancho x alto)
1. Separar los tapones del marco.
2. Utilizar el marco para marcar los 4 agujeros en la pared.
3. Si hay alguna caja de empotrar, se debería hacer coincidir
el mayor número de agujeros posibles con el marco.
Measurements: 210 x 240 mm (width x height)
1. Remove the tabs from the frame.
2. Use the frame to mark 4 holes on the wall.
3. If there is a built-in box, try to set as many holes as
possible in line with the frame.
3
2
