GUÍA RÁPIDA DE PROGRAMACIÓN
1. CONFIGURAR COMO PLACA MÁSTER
La programación se realiza siempre desde la placa MÁSTER y sólo puede haber una
en toda la instalación.
Configuración placa máster: Pulsar el botón SW1 3 veces consecutivas rápidas se
activará la placa como MÁSTER y se oirá un tono de confirmación (bip-bip).

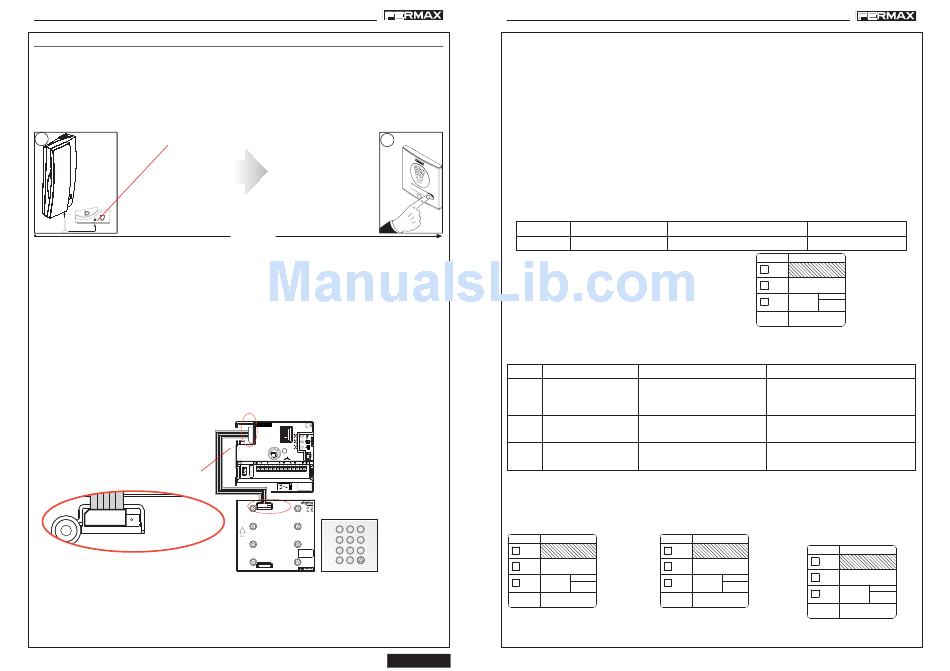

2. PROGRAMACIÓN TELÉFONO
1
Botón de Programación
1. Con el teléfono conectado pulse el botón de programación (se escucha un bip). Al
soltar se oirá le entrada en programación.
2. Pulse el botón de llamada a vivienda. Se produce la confirmación de programación.
* El teléfono no funcionará mientras no haya sido programado.
3. DESACTIVAR MODO MÁSTER EN PLACA
Una vez terminada la configuración de los terminales desactivar la placa MÁSTER para
evitar reprogramaciones de terminales accidentales.
Desactivación placa máster: Pulsar el botón SW1 3 veces consecutivas rápidas y se
desactivará la placa como MÁSTER. Se oirá un tono de desactivación (bip-bop).
4. CODIFICAR PLACAS
Siempre que exista más de una placa (a un bloque), sera necesario programar el
número de placa, para ello necesitaremos un teclado 7439.
Cable de 5 vías
PUT
CN1
NTRITT
CN1
Conexión del teclado:
a) Con la alimentación desconectada, Usar el cable de 5 vías para conectar el teclado
tal y como muestra el esquema.
b) Reconectar la alimentación. Ya se pueden programar los parámetros necesarios
mediante el teclado.
c) Antes de realizar las operación de desconectar el teclado, quitar la alimentación.
Cod. 97727 V05_14
2

< 2,5 min
CN1
DUOX AMPLIFICADOR
CN1
AMPLIFIER
CN9
A AUDIO
B
C
CN1 PACK EXTENSION D
SW1 E
F
DL2
DL2 LED
IDIOMA
LANGUAGE
SW1 PROG
CN9 TAMPER
ONE EXIT
TO
BUS
ONE 18Vdc
CN2 CN3 P2 B B C NO NC +12 BS - S + GND P1
NC VERSION
:
C
NO
ENTRADA/INPUT
CN1
ARRIVÉE/EINTRITT
CN1
1 2 3
MÓDULO TECLADO
KEYPAD MODULE
MODULE CLAVIER
4 5 6
UP TASTATURMODUL
7 8 9
A 0 B
CN2
SALIDA/OUTPUT
SORTIE/AUSGANG
ESPAÑOL
DUOX CITYLINE KIT 3-24L DUO DUO DUO DUO DUOX CITYLINE KIT 3-24L DUO DUO X CITYLINE KIT 3-24L X CITYLINE KIT 3-24L X CITYLINE KIT 3-24L X CITYLINE KIT 3-24L X CITYLINE KIT 3-24L X CITYLINE KIT 3-24L X CITYLINE KIT 3-24L
DUO DUO X CITYLINE KIT 3-24L
Configurar los parámetros de la placa de calle a través del teclado.
1.1 Acceso a programación: A + 4444 (código por defecto).
Si el código es correcto se oirá un tono de confirmación (bip-bip).
1.2 Configuración de los diferentes Parámetros
La configuración de un parámetro es introduciendo: dos dígitos de su posición, se oirá
un bip y el valor deseado (1, 2, 3 ó 4 dígitos en función del parámetro).
Si el valor es correcto se oirá un tono de confirmación (bip-bip) y se guardará el nuevo
valor. Si no fuera correcto se escuchará el sonido de error (bip-bop).
Para salir de programación se pulsará 'A' cuando estemos en la introducción del número
de parámetro del menú. También se saldrá automáticamente a los 60" sin pulsar
ninguna tecla.
Configuración de parámetro:
A + Codigo acceso a programación + Posición + Valores Posibles
5
A
PROGRAMAR el NÚMERO DE PLACA,
Posición Parámetro Ajuste
Nº Placa (PL)
06
Configuración número de placa:
A + 4444 + 06 + 0-9
Ejemplo:
•
Cambio número de placa 2:
A 4444 (bip-bip) 06 (bip) 2 (bip-bip)
Si su instalacion se caracteriza por tener Entradas Generales, Bloques interiores y/
o Sub-bloques, ademas deberá programar:
Posición Parámetro Ajuste
Tipo Placa
03
04 Nº Bloque (BK)
05
Nº Sub-Bloque (BS)
Se recomienda una vez programada cada placa rellenar la pegatina del amplificador.
Ejemplos:
Entrada General y Placa
número 3
TYPE
Nº
X
EG
BK
BK
SB
3
Nº PL
5. RESET A VALORES DE FÁBRICA (por si es necesario)
A 4444 (bip-bip) 13 (bip) 1 (bip-bip)
Valores Posibles [defecto]
0-9 [0] Número de Placa.
TYPE Nº
EG
BK
SB
2
Nº PL
Valores Posibles [defecto] Comentario
0:
Sub-Bloque (SB) Configuración del tipo de placa.
[1]:
Bloque (BK)
2:
E. General (EG)
Número de Bloque al que
00-99
pertenece la placa.
[00]
00-99 Número de Sub-Bloque al que
pertenece la placa.
[00]
Bloque 1 y Placa número 2 Sub- Bloque 2 y Placa
número 3, perteneciente
al Bloque 1
TYPE
Nº
EG TYPE
01
X BK
BK
SB
X
2
Nº PL
Nº
Comentario
BK
Nº
EG
BK
02 BK
SB
01
3
PL
