Baroness LM184 Owner's Handling Manual

Triple reel mower
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
Riding-type
triple reel mower
Owner's Handling Manual & Parts Catalogue
2005
Read this manual before using the machine.

Advertisement

Table of Contents
loading

Related Manuals for Baroness LM184

Summary of Contents for Baroness LM184

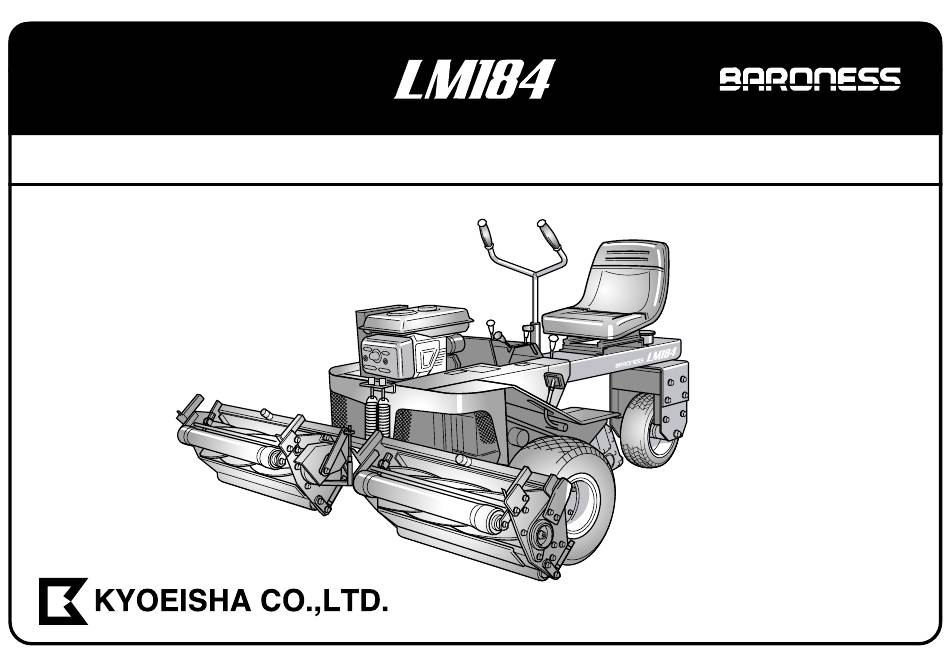

  • Page 1 Riding-type triple reel mower Owner's Handling Manual & Parts Catalogue 2005 Read this manual before using the machine.

  • Page 2: Table Of Contents

    CONTENTS CONTENTS ……………………………………………………………………………………1 8-3. Lapping method ……………………………………………………………………10 Greeting ………………………………………………………………………………………2 8-4. Assembling position of "10SS41B collar 2216" ………………………………10 Owner's handling manual……………………………………………………………………2 9. Precautions as to usage ………………………………………………………………11 Safety Warning ………………………………………………………………………………2 9-1.  CAUTION: Be careful of hot portions. ………………………………………11 Location of labels ………………………………………………………………………3・4 9-2.  DANGER …………………………………………………………………………11 1. Features ……………………………………………………………………………………5 10.  CAUTION: Operation on a slope …………………………………………………11 2. Specifications ………………………………………………………………………………5 11. Safety operation ………………………………………………………………………11 3. Inspection before use ……………………………………………………………………6 11-1.  WARNING: Clothing for Safety ……………………………………………11 4. Operation of each section ………………………………………………………………6 11-2.  WARNING: Do not operate the machine in such cases. ………………11 4-1. Starting/stopping the engine ………………………………………………………6 11-3. ...

  • Page 3: Greeting

    Greeting Warning for Safety Thank you very much for purchasing the riding-type triple reel mower, Baroness LM184. Warning Marks and  sings have been attached to this machine to ensure that you can As the leading manufacturer of grass and lawn mowers, we have been actively engaged in operate it safely. research and development. The warning Marks indicate items which are parrticularly importart from the safety point This  manual  explains  the  method  of  correct  use,  adjustment,  and  maintenance  of  the of view, so please work safely and always obey the warnings. machine.  Thoroughly understand the manual before use of the machine. The Marks and accompanying explanations should be preserved in their entirety ; If they Our  machines  have  been  tested  and  inspected  sufficiently  before  shipment  from  the become lost or damaged please replace them immediately with new ones. factory.    However,  whether  or  not  the  machine  can  display  its  original  performance depends on the handling method, as well as daily inspection, adjustment, and lubrication...

  • Page 4: Location Of Labels

    Location of labels...

  • Page 6: Features

    1. Features 2-2 Machine Speed Forward 1st speed:3.5km/h 2nd speed:6.9km/h 3nd speed:11km/h ● This is a riding-type triple reel mower equipped with an 8.1 kW (11 PS) max. gasoline backward 3.6km/h engine with a starter. The rear-wheel steering permits quick turning and mowing in a small space. ● Transmission oil Gear oil (#90) The traveling system with the mechanical transmission and V-belt materializes smooth ● starting with the help of a damper. Qty of oil 2.5 litres The  mower  units  can  be  raised  and  lowered  by  a  single  lever  of  the  hydraulic ● Wheel Front PD3 ・ 18×8.50-8 mechanism. Rear PD ・...

  • Page 7: Inspection Before Use

    3. Inspection before use (1)  Step  on  the  travelling  clutch  pedal,  pull Reel clutch lever the  side  brake,  set  the  reel  clutch  lever Travelling Brake clutch pedal in  the  "STOP"  position,  and  set  the pedal Many  bolts  are  used  in  various  sections.    Bolts  and  nuts  may  be  loosened  especially change lever in the neutral position.  Set during initial stage of use.  Tighten them occasionally to prevent them from loosening.

  • Page 8: Mower Up/Down Lever

    4-2. Mower up/down lever 4-6. Brake pedal The mower up/down lever is on the right side of the handle.  Pull it to your side to raise The  brake  pedal  is  provided  on  the  right the mower, and push it to lower the mower.  Slowly operate the mower up/down lever so step.    Step  on  it  until  the  brake  pedal  is that the mower will rise and lower smoothly. stopped  by  the  pedal  stopper.    When  the Brake pedal brake  does  not  work  correctly,  adjust  the adjuster  bolts  on  both  sides  of  the  brake wire to pull the wire.

  • Page 9: Operation During Mowing

    5. Operation during mowing 7. Inspection of each section (1) Step on the traveling clutch pedal, set the speed change lever at the desired position …Refer  to  the  engine  operation  manual  for  the  handling  method  of  the when  the  machine  is  at  rest,  and  slowly  operate  the  traveling  clutch    pedal  for engine. traveling. (2)  When  lowering  the  mower,  lower  it  completely  by  operating  the  mower  up/down lever.  When the mower is lowered completely, the relief valve sounds.

  • Page 10: Inspection Of Hydraulic Oil

    7-3. Inspection of hydraulic oil 7-6. Maintenance schedule Approx. 1.7 L of hydraulic oil is in the hydraulic unit.  Check that the oil level has reached the oil gauge in the tank.  When oil is insufficient, supply oil.  Change hydraulic oil 100 …Refer to the engine operation manual for the engine. hour  after  initial  operation  and  every  500  hours  or  every  year  after  that.    When  the hydraulic oil is emulsified or opaque, change it immediately.  (Use Shell Tellus 46 or its equivalent as the hydraulic oil.) 7-4. Inspection of each section for oil leakage After use for 50 hours, oil may leak from the joint of the hydraulic hose, hydraulic unit, and cylinder because of loose joint.  Tighten the joint. ○ ... Inspection, adjustment, supply, and cleaning   ◎ ... Replacement Before Every Every Every Every Maintenance 20 H 10 H 50 H 100 H 500 H 7-5. Lubrication Loose bolt in each section ◯...

  • Page 11: Adjustment Of Mower

    8. Adjustment of mower 8-3. Lapping method 8-1. Adjustment of mowing height DANGER: Both reel cutter and bed knife are sharp.  Adjust the mowing height according to the nature of mowing work. Exercise sufficient care when handling them.  When cutting a newspaper The front roller is equipped with the 3-step adjuster as shown below. for trial, be careful of the finger that turns the reel cutter. Range of mowing height of front roller （10〜22mm） （20〜30mm） （28〜40mm） Bring the reel cutter in slight contact with the bed knife, and while reversely turning the reel cutter by a lapping machine, etc., apply a mixture of lapping powder and oil, which are blended in the rate of 1 to 3 or 4, with a brush to the portion where a newspaper is cut.  (Never apply the powder to the section where the blade is dull.)  Repeat the above operation  and  the  entire  edges  of  the  reel  cutter  and  bed  knife  will  engage  with  each other uniformly.  Finally, apply the powder mixture to the entire edges to finish lapping. 8-4. Assembling position of "10SS41B collar 2216" Cutter adjusting nut Reel cutter (1) When the reel blade is new, assemble the collar as shown in Fig.1. (2) When the reel blade is worn and the spring is in close contact, move the "10SS41B collar 2216" and reassemble as shown in Fig.2. Mowing height (3) The limit of use of the reel is φ135.  (Fig.3) adjusting nut ※...

  • Page 12: Precautions As To Usage

    9. Precautions as to usage 11. Safety operation Blades are rotating in the mower.  There are many severe operating conditions, such as vibration, inclination, dust, obstacles, and the condition of lawn.  Users should thoroughly 9-1.  CAUTION check  and  maintain  the  machine,  and  make  efforts  to  be  skilful  at  machine  operation. Be careful of hot portions. Please  use  the  machine  correctly  to  ensure  safety  of  yourself  and  other  people  around Do  not  touch  the  cover  or  muffler  during  or  right  after  operation, the machine.

  • Page 13: Caution: Do Not Remodel The Machine

    11-4.  CAUTION CAUTION Do not remodel the machine. Precautions as to maintenance Do  not  remodel  the  machine.    Remodeling  of  the  machine  or  operation  of  the  machine Thoroughly understand the details of maintenance in advance. ● with some parts other than those specified by our company may cause breakage of the ● Maintain the machine on a flat, dry, clean ground. machine or injury.  Be sure to use parts, oil, and grease recommended by our company Do not lubricate or maintain the machine during operation. ● when replacing them. Do  not  bring  your  hands  or  feet  near  the  driving  and  operating  sections  of  the ●...

  • Page 14: Wiring Diagram

    14. Wiring diagram 15. Consumable Parts Key switch Code No. Part Names Qty/Unit Remarks K2041000020 Tire PD3 ・ 18×8.50-8 Front wheel Tire Ignition unit K2001000070 Tire 13×6.00-8PD Rear wheel K1711000040 Handle wire 2124 K1140064500 Tension wire 645  Ignition plug Wire K1110045000 Throttle wire 450 Black Black 1 2 3 K1120150100 Brake wire 1500 K2343044000 V belt GLB44 Reel clutch Sheet SW (Sheet) Black Black K2343041000 V belt GLB41 Mower Pulser coil Black...

  • Page 15: Parts Catalogue

    Riding-type triple reel mower PARTS CATALOGUE ☆ For ordering parts All  the  parts  in  this  parts  catalogue  are  controlled  by  computer.  For  prevention  of  delivery  of wrong parts, advise us of the catalogue No. Code No. and part name. (Example)  Catalog No. Code No. Part Name Quantity LM184--0101ZD Frame...
  • Page 16 1．Frame and steering portion A LM184...

  • Page 17: Frame And Steering Portion

    1-23 Ｋ００４１０６０１５２ 6＋ countersunk screw 15 1-24 Ｋ４０４９０３００００ Rubber stopper KI-30 1-25 Ｋ４２８１００００２０ 8.5 Harness clamp 80 1-26 Ｋ０００３０８０７０２ 8 bolt 70 1-27 Ｋ６００００００３９０ 25.4 bush 30.220 1-28 1-29 ＬＭ１８４−−１７０２Ｚ２ Link collar 1-30 ＬＭ１８４−−１７０３Ｚ２ Handle pulley shaft 1-31 Ｋ４２０１０００４３０ Saxon triple mark 150 1-32 ＬＭ１８４−−１７０１Ｚ３ Handle 1-33 Ｋ１７０００００１１０ K2 Slide sheet 1-34 ＬＭ１８４−０１６８ＺＤ Sheet mount plate 1-35 ＬＭ１８４−０１６９ＺＤ Sheet support plate 1．Frame and steering portion A LM184...
  • Page 18 2. Frame and steering portion B LM184...
  • Page 19 Ｋ００１３１００５５２ 10 heat-treated bolt 55 2-24 Ｋ０１０００８０００２ 8 nut 2-25 Ｋ５００００８０００２ 8 washer 2-26 Ｋ１７１１００００４０ Handle wire 2124 2-27 Ｋ６２１９０００１２２ 20.2 collar 25.448.25 with oil groove 2-28 Ｋ０８２２５４７０８０ Oil seal MHSA25478 2-29 Ｋ０６０１０６２０４０ Bearing 6204C3 2-30 Ｋ６２２１０００１３０ 20.2 pipe 25.4145.5 2-31 Ｋ６１２１０００１５２ Rear wheel shaft 2-32 ＬＭ１８４−−０１１５Ｚ２ Rear wheel housing 2-33 Ｋ２００００００４３０ Tire PD・13×6.00-8Ass'y left 2-34 Ｋ２００１００００７０ Tire 13×6.00-8PD 2-35 Ｋ２０９００００１１Ｌ Wheel 5.50-8 2. Frame and steering portion B LM184...
  • Page 20 3. Engine and intermediate shaft portion A LM184...

  • Page 21: Engine And Intermediate Shaft Portion

    ＬＭ１８４−−０２７３Ｚ０ Wires 3-31 ＬＭ１８４−−０２６５Ｚ２ Idle rod 3-67 Ｋ０００００６０１０２ 6 bolt 10 3-32 Ｋ０３０００２０１６２ 2 cotter pin 16 3-68 Ｋ０２０００６０００２ 6S washer 3-33 ＬＭ１８４−−０２６２Ｚ２ Idle support 3-69 Ｋ５００００６０００２ 6 washer 3-34 ＬＭ１８４−−０２６３Ｚ２ Idle shaft 3-70 Ｋ４２０９０００７８０ LWA 100 mark 3-35 Ｋ１４４０００００２０ C-type grease nipple 3-71 Ｋ４２０５００１３３０ Noise warning mark 3-36 Ｋ０００３１０１２５２ 10 bolt 125 3-72 Ｋ４２０５００１３００ Engine oil warning mark 3. Engine and intermediate shaft portion A LM184...
  • Page 22 4. Engine and intermediate shaft portion B LM184...
  • Page 23 Ｋ０００００８０１５２ 8 bolt 15 4-24 Ｋ００００１００３０２ 10 bolt 30 4-25 Ｋ５０００１００００２ 10 washer 4-26 Ｋ０１００１２０００２ 12 nut 4-27 Ｋ０２００１２０００２ 12S washer 4-28 Ｋ５０００１２０００２ 12 washer 4-29 Ｋ００００１０１００２ 10 bolt 100 4-30 Ｋ０１００１００００２ 10 nut 4-31 ＬＭ１８４−−０２６６Ｚ２ Intermediate pulley shaft 4-32 ＬＭ１８４−−０２６８ＺＤ Intermediate pulley plate 4-33 ＬＭ１８４−−０２６１Ｚ２ Intermediate pulley 4-34 Ｋ２３４３０２９０００ V belt GLB29 4-35 ＬＭ１８４−−０２６７Ｚ２ Intermediate pulley collar 4. Engine and intermediate shaft portion B LM184...
  • Page 24 5. Hydraulic and transmission portion A LM184...

  • Page 25: Hydraulic And Transmission Portion

    Ｋ０２００２００００２ 20 S washer 5-24 Ｋ０３０００３２４０２ 3.2 cotter pin 40 5-25 Ｋ０１７０００００１２ 20 grooved special nut 5-26 Ｋ１３００００００４０ 9 Grip black 35.5 5-27 ＬＭ１８４−−０３１５Ｚ２ up/down lever 5-28 Ｋ２４１０００００２２ A1V pulley 20115 5-29 Ｋ２３２３０４１０００ V belt GLA41 5-30 Ｋ５０７３２１０３５２ 3.2SPHC washer 1035 5-31 Ｋ００００１００１５２ 10 bolt 15 5-32 Ｋ３００１０６０００２ 90 elbow 1033-6 5-33 Ｋ３１０２２１０８７０ WP105-6 hose 1-870 5-34 Ｋ３１９０００７５００ SP-12 coil tube 1-750 5-35 Ｋ３１０２２１１０３０ WP105-6 hose 1-1030 5. Hydraulic and transmission portion A LM184...
  • Page 26 6. Hydraulic and transmission portion B LM184...
  • Page 27 Ｋ１１２０１５０１００ Brake wire 1500 6-21 ＬＭ１８４−−０３０５Ｚ２ Pedal support metal 6-22 Ｋ１０３０００００１Ｄ 2.9U hook spring 1564.2 6-23 Ｋ０００００８０２５２ 8 bolt 25 6-24 Ｋ０３０００２０１６２ 2 cotter pin 16 6-25 Ｋ６０３００８０１７２ 8 flat head pin 17 6-26 ＬＭ１８４−−０３１１Ｚ２ Traveling rod 6-27 Ｋ７３０３０００１９２ M10 threaded rod 6-28 ＬＭ１８４−−０３０３Ｚ２ Clutch metal 6-29 ＬＭ１８４−−０３１０Ｚ２ Damper collar 6-30 Ｋ０００００８０４０２ 8 bolt 40 6-31 Ｋ３３８０００００３０ Damper Ｋ４２０３００１１６０ 6-32 Parking brake mark 6. Hydraulic and transmission portion B LM184...
  • Page 28 7. Transmission portion A LM184...

  • Page 29: Transmission Portion

    Ｈ３４−４２０８ I.D back gear S 7-61 ３１０Ｂ０８００ Hexagon nut 7-27 Ｈ３４３−４２３２ Back gear shaft 7-62 １１０Ｇ０８４０ Hexagon bolt 7-28 Ｈ３４−４２０９ Second shaft pinion 7-63 ６５４Ａ２０３５８ Oil seal 7-29 Ｈ３４−４１０５ Packing C 7-30 Ｈ３４−４１０６ Seal housing 7-31 Ｈ３４−４２１５ Distance Piece A 7-32 Ｈ３４−４２１４ D.V back gear 7-33 Ｈ３４−４２０６ Driven second gear 7-34 Ｈ３４−４２１８ Distance Piece D 7-35 Ｈ３４−４２０５ Driven top gear 7. Transmission portion A LM184...
  • Page 30 8. Transmission portion B LM184...
  • Page 31 Ｈ３４−３３０３ Differential gear 8-12 Ｈ３４−４３０５ Pinion shaft 8-13 Ｈ３４−４３０６ Differential pinion 8-14 Ｈ３４−３３０１ Differential gauge 8-15 Ｈ３４−４３１７ Hexagon bolt 8-16 ４８１Ｊ６２００ Snap ring 8-17 ６０１Ａ０００７ＬＬＵ Ball bearing 8-18 ４８０Ｊ３５００ Snap ring 8-19 ６０Ａ６０１０ Ball bearing 8-20 ６５２Ａ３５５５８ Oil seal 8-21 ５５１Ａ０８２０ Knock pin 8-22 １１０Ｇ０８２５Ｍ Hexagon bolt 8-23 ４６１Ｆ０８００ Spring washer 8. Transmission portion B LM184...
  • Page 32 9. Mower lift arm portion LM184...

  • Page 33: Mower Lift Arm Portion

    Ｋ１０３００００１６８ 4.5 half-round hook spring 49168 9-16 Ｋ６１２２０００２４２ 10 adjusting screw 65 9-17 Ｋ０２０００８０００２ 8S washer 9-18 ＬＭ１８４−−０４３１ＺＤ Spring clasp 9-19 Ｋ５０００１００００２ 10 washer 9-20 Ｋ６２１００００３８２ 25.4 collar 385 9-21 ＬＭ１８４−−０４１９ＺＤ Mower lift bracket 9-22 ＬＭ１８４−−０４０１ＺＤ Front lift arm left 9-23 ＬＭ１８４−−０４０７Ｚ２ Lift arm shaft 9-24 Ｋ０００００８０１５２ 8 bolt 15 9-25 ＬＭ１８４−−０４０３ＺＤ Rear lift arm 9-26 Ｋ１０３００００１７８ 6 half-round hook spring 51235 9-27 Ｋ６００００００３４０ 25 bush 3225 9. Mower lift arm portion LM184...
  • Page 34 10. Left mower portion LM184...

  • Page 35: Left Mower Portion

    Ｋ０２０００８０００２ 8S washer 10-30 Ｋ５０１１０７５９０２ 1SPCC washer 7590 10-65 Ｋ０００００８０２０２ 8 bolt 20 Ｋ８０１００００１２０ Reel bracket B right Ass'y 10-31 Ｋ５１３１００２０９２ Braket 10-66 Ｋ７０８１００００５２ Reel bracket B right 10-32 Ｋ０４０１０７５００２ Stop ring S75 10-67 10-33 Ｋ７０５２００００５Ｒ Stay Ｋ４０３１０００２４０ Waterproof cap 10-68 10-34 Ｋ５０１０５２０２８２ 0.5SPCC washer 2028 10-69 Ｋ６２１２０００１６０ 20.2STKM collar 25.44.75 10-35 Ｋ６０８０００００３２ Lapping shaft 10-70 Ｋ７０５２００００４Ｄ Mower frame right 10. Left mower portion LM184...
  • Page 36 10. Left mower portion LM184...
  • Page 37 Rear reel cover Ass'y 10-93 Ｋ７１６３０００４１Ｒ Rear reel cover 10-94 ＬＭ１８４−−１９０１Ｚ０ Rear reel cover COMP 10-95 Ｋ７１６３０００４２Ｒ Rear cover 10-96 10-97 Ｋ４２０５００１２８０ DANGER mark 10-98 Ｋ０００００６０１２２ 6 bolt 12 10-99 Ｋ５００００８０００２ 8 washer 10-100 Ｋ０２１０１００００２ 10 disc spring L 10-101 Ｋ５２７６０００４５Ｒ Reel cover mounting plate 10-102 Ｋ０００００６０４０２ 6 bolt 40 10-103 Ｋ６０８２０００１６２ Support bolt 10-104 Ｋ８０２２００００４０ Bed knife Ass'y 10-105 Ｋ６９０５００００２Ｒ Bed knife mount 10. Left mower portion LM184...
  • Page 38 11.Right mower portion LM184...

  • Page 39: Right Mower Portion

    Ｋ０２０００８０００２ 8S washer 11-30 Ｋ５０１１０７５９０２ 1SPCC washer 7590 11-65 Ｋ０００００８０２０２ 8 bolt 20 Ｋ８０１００００１３０ Reel receiving bracket B left Ass'y 11-31 Ｋ５１３１００２０９２ Braket 11-66 Ｋ７０８１００００４２ Reel receiving bracket B left  11-32 Ｋ０４０１０７５００２ Stop ring S75 11-67 11-33 Ｋ７０５２００００５Ｒ Stay Ｋ４０３１０００２４０ Waterproof cap 11-68 11-34 Ｋ５０１０５２０２８２ 0.5SPCC washer 2028 11-69 Ｋ６２１２０００１６０ 20.2STKM collar 25.44.75 11-35 Ｋ６０８０００００３２ Lapping shaft 11-70 Ｋ７０５２００００４Ｄ Mower frame right 11. Right mower portion LM184...
  • Page 40 11. Right mower portion LM184...
  • Page 41 Rear reel cover Ass'y 11-93 Ｋ７１６３０００４１Ｒ Rear reel cover 11-94 ＬＭ１８４−−１９０１Ｚ０ Rear reel cover COMP 11-95 Ｋ７１６３０００４２Ｒ Rear cover 11-96 11-97 Ｋ４２０５００１２８０ DANGER mark 11-98 Ｋ０００００６０１２２ 6 bolt 12 11-99 Ｋ５００００８０００２ 8 washer 11-100 Ｋ０２１０１００００２ 10 disc spring L 11-101 Ｋ５２７６０００４５Ｒ Reel cover mounting plate 11-102 Ｋ０００００６０４０２ 6 bolt 40 11-103 Ｋ６０８２０００１６２ Support bolt 11-104 Ｋ８０２２００００４０ Bed knife mount Ass'y 11-105 Ｋ６９０５００００２Ｒ Bed knife mount 11. Right mower portion LM184...
  • Page 42 12. Rear mower portion LM184...

  • Page 43: Rear Mower Portion

    Ｋ０２０００８０００２ 8S washer 12-30 Ｋ５０１１０７５９０２ 1SPCC washer 7590 12-65 Ｋ０００００８０２０２ 8 bolt 20 Ｋ８０１００００１２０ Reel receiving bracket B right Ass'y 12-31 Ｋ５１３１００２０９２ Braket 12-66 Ｋ７０８１００００５２ Reel receiving bracket B right 12-32 Ｋ０４０１０７５００２ Stop ring S75 12-67 12-33 Ｋ７０５２００００５Ｒ Stay Ｋ４０３１０００２４０ Waterproof cap 12-68 12-34 Ｋ５０１０５２０２８２ 0.5SPCC washer 2028 12-69 Ｋ６２１２０００１６０ 20.2STKM collar 25.44.75 12-35 Ｋ６０８０００００３２ Lapping shaft 12-70 Ｋ７０５２００００４Ｄ Mower frame right 12. Rear mower portion LM184...
  • Page 44 12. Rear mower portion LM184...
  • Page 45 Rear reel cover Ass'y 12-93 Ｋ７１６３０００４１Ｒ Rear reel cover 12-94 ＬＭ１８４−−１９０１Ｚ０ Rear reel cover COMP 12-95 Ｋ７１６３０００４２Ｒ Rear cover 12-96 12-97 Ｋ４２０５００１２８０ Mower danger mark 12-98 Ｋ０００００６０１２２ 6 bolt 12 12-99 Ｋ５００００８０００２ 8 washer 12-100 Ｋ０２１０１００００２ 10 Disc spring L 12-101 Ｋ５２７６０００４５Ｒ Reel cover mounting plate 12-102 Ｋ０００００６０４０２ 6 bolt 40 12-103 Ｋ６０８２０００１６２ Support bolt 12-104 Ｋ８０２２００００４０ Bed knife mount Ass'y 12-105 Ｋ６９０５００００２Ｒ Bed knife mount 12. Rear mower portion LM184...
  • Page 46 13. Cover portion LM184...

  • Page 47: Cover Portion

    13-20 ＬＭ１８４−−０６６７ＺＤ Center reinforcing plate 13-21 Ｋ０００００８０２０２ Saxon mark 106 13-22 Ｋ４４００００００１０ Step sheet 13-23 ＬＭ１８４−−０６６９ＺＲ Package cover 13-24 ＬＭ１８４−−０６０１ＺＤ Lever support metal 13-25 ＬＭ１８４−−０６８１ＺＤ Center cover 13-26 ＬＭ１８４−−０６７９Ｚ０ LM184 mark 13-27 Ｋ４２０１０００４２０ Saxon mark 106 13-28 ＬＭ１８４−−０６２３ＺＤ Lever cover 13-29 ＬＭ１８４−−０６７４ＺＤ Rectification plate 13-30 ＬＭ１８４−−０６７３ＺＤ Lever cover rear 13-31 ＬＭ１８４−−０６７８Ｚ０ Shift mark 13-32 Ｋ０００００８０３５２ 8 bolt 35 13-33 Ｋ４２０５００１４４０...
  • Page 48 14. Grass catcher portion (option) LM184...

  • Page 49: Grass Catcher Portion

    Ｋ００００１００２５２ 10 bolt 25 14-24 Ｋ８４６０００００３０ Rear grass catcher Ass'y 14-25 Ｋ０００００６０２０２ 6 bolt 20 14-26 Ｋ５２０６０００６９３ Stopper plate right 14-27 Ｋ５１３１００２１０３ Hook plate 14-28 Ｋ０００００６０１５２ 6 bolt 15 14-29 Ｋ５２０６０００６８３ Stopper plate left 14-30 Ｋ７９０００００１００ Rear grass catcher COMP 14-31 Ｋ５１４１０００２０２ Mounting plate 14-32 Ｋ０１０００８０００２ 8 nut 14-33 Cover with reinforcement Ｋ７１６３０００２７Ｄ 14-34 Ｋ７３５５０００２４２ Mounting bracket 14-35 Ｋ０００００８０２０２ 8 bolt 20 14. Grass catcher portion LM184...
  • Page 50 15. Accessory ports LM184...

  • Page 51: Accessory Parts

    Catalog  Catalog  Code No. Part Name Qty Remarks Code No. Part Name Qty Remarks 15-1 Ｋ６０９０００００５２ Mowing height gauge 15-2 Ｋ００７１０００５２２ 6 mowing height screw 75 15-3 Ｋ０１４１０６０００２ 6 wing nut 3 15-4 ＬＭ１８４−−２００５ Handling Manual & Parts Catalogue 15-5 Ｋ２６２０ＥＨ３４ＤＳ１０ A set of engine tools 15. Accessory ports LM184...
  • Page 52 Turf Care Machinery Tel : （ 0533） 84-1221 1-26, Miyuki-cho, Toyokawa,  Fax: （ 0533） 84-1220 Head Office Aichi-Pref. 442-8530 Japan.
