DSX 120
Betriebsanleitung
PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DSX 120 and is the answer not in the manual?

Questions and answers

Summary of Contents for Weller DSX 120

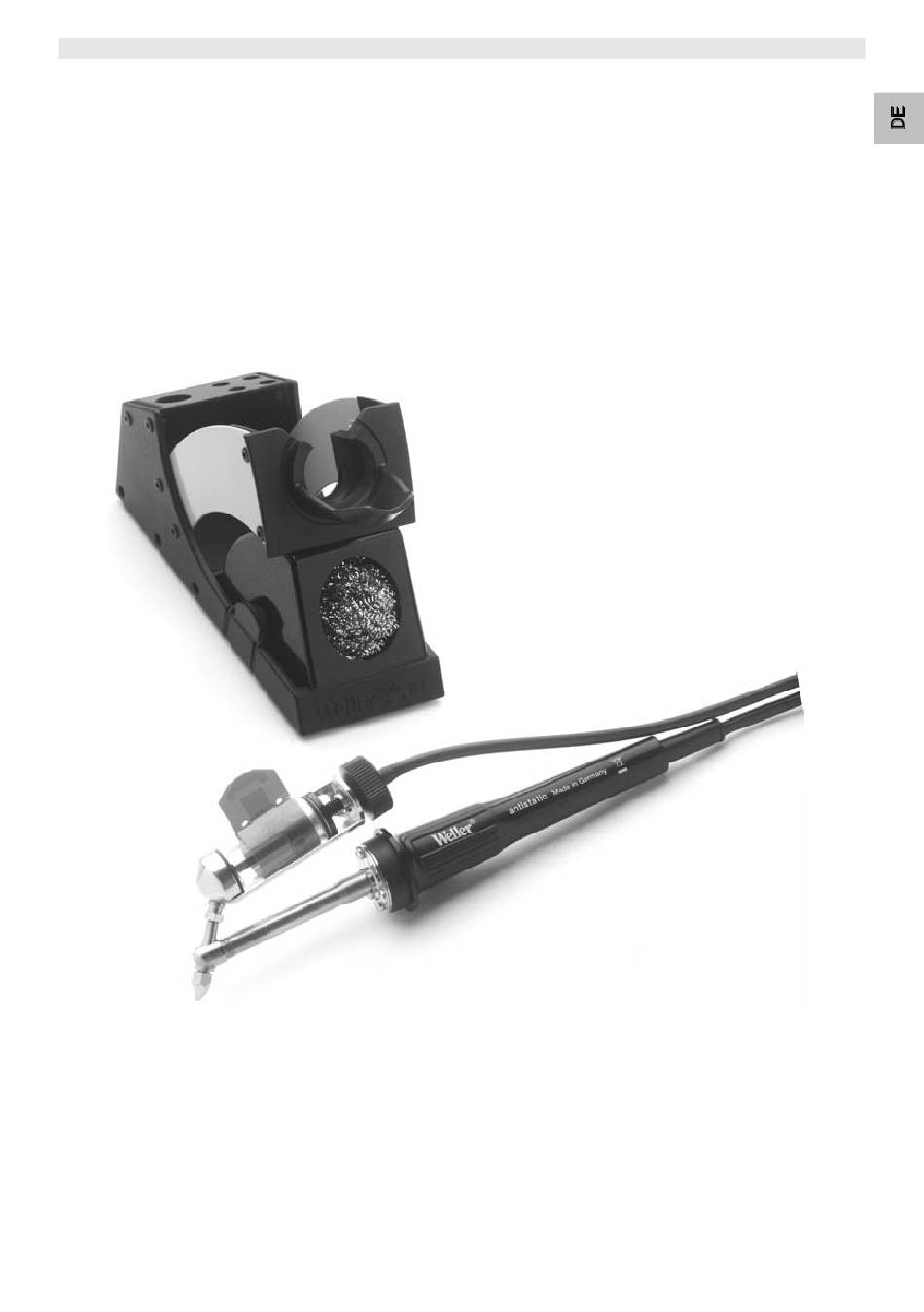

  • Page 1 DSX 120 Betriebsanleitung PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...

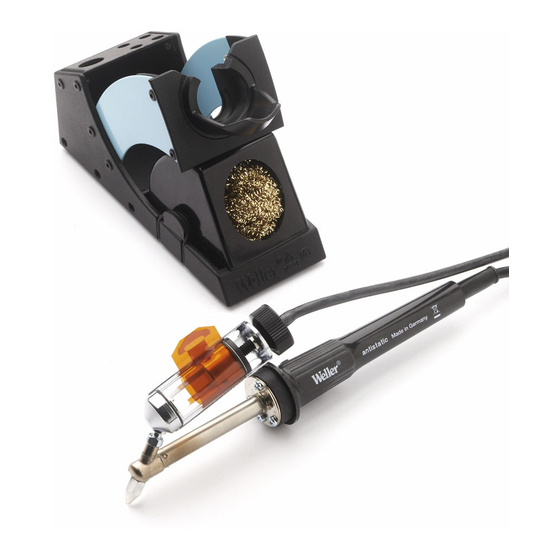

  • Page 2 DSX 120 DSX 120 Geräteübersicht WDH 30 DSX 120 Reinigungseinsatz Vakuumschlauch Saugdüse Temperaturbeständige antistatische Silikonleitung Zinnbehälter (Glaszylinder) Veriegelbarer Anschlußstecker PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 3: Table Of Contents

    Garantie ..................8     Zu dieser Anleitung Wir danken Ihnen für das mit dem Kauf des Weller DSX 120 Entlötkolben erwiesene Vertrauen. Bei der Fertigung wurden strengste Qualitätsanforderungen zugrunde gelegt, die eine einwandfreie Funktion des Gerätes sicherstellen. Diese Anleitung enthält wichtige Informationen, um den DSX 120 Entlötkolben sicher und sachgerecht in Betrieb zu nehmen, zu...
  • Page 4 Verwendung des Werkzeugs oder unerlaubten Veränderungen am Gerät entstehen. Beachten Sie bitte Folgendes: Allgemeine − Legen Sie den DSX 120 Entlötkolben immer in die vorgesehene Hinweise Sicherheitsablage. − Entfernen Sie alle entzündbaren Objekte aus der Nähe des heißen Entlötwerkzeugs.
  • Page 5: Lieferumfang

    Material hergestellt und ergänzen den hohen Qualitätsstandard dieses Entlötkolbens. Hinweis Der DSX 120 Entlötkolben von Weller darf nur mit den Weller WR 3M, WR 2, WDD 161V Versorgungseinheiten betrieben werden. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 6: Inbetriebnahme Des Gerätes

    Bei Berührung der Saugdüse besteht Verbrennungsgefahr. Berühren Sie nicht die heißen Saugdüsen und halten Sie entzündbare Objekte fern. 1. Den DSX 120 Entlötkolben vorsichtig auspacken. 2. Den Entlötkolben in der Sicherheitsablage WDH 30 ablegen. 3. Den Anschlussstecker (6) an der Versorgungseinheit anschließen und durch Drehen im Uhrzeigersinn verriegeln.
  • Page 7: Reinigung Und Wartung

    Zur Reinigung des Glaszylinders das Reinigungsset (T0058765773) verwenden. Die Reinigung des Glaszylinders erfolgt ohne Saugdüse. XDS Saugdüsen für den Entlötkolben DSX 120 Siehe Tabelle XDS Saugdüsen für Entlötkolben DSX 120 am Ende dieser Anleitung und auf www.weller-tools.com Ersatzteile und Zubehör für DSX 120 Bestell-Nr.
  • Page 8: Entsorgung

    DSX 120 7 Entsorgung Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes. 8 Garantie Die Mängelansprüche des Käufers verjähren nach einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.
  • Page 9 DSX 120 Operating Instructions PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 10 DSX 120 DSX 120 Hardware Overview DSX 120 WDH 30 Cleaning element Vacuum hose Heat-resistant antistatic silicon cable Suction nozzle Tin container (glass tube) Lockable connector plug PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 11 These instructions contain important information which will enable you to start up, operate and service the DSX 120 desoldering iron safely and correctly as well as to fix any simple problems yourself. Read these instructions and the accompanying safety information carefully before starting up the DSX 120 desoldering iron.
  • Page 12 DSX 120 Please observe the following guidelines: General − Always deposit the DSX 120 desoldering iron in the safety rest. information − Remove all flammable objects from the vicinity of the hot desoldering tool. − Always wear suitable protective clothing when using the DSX 120.
  • Page 13: Included In Delivery

    − Operating Instructions for DSX 120 4 Device description Desoldering iron DSX 120 The DSX 120 desoldering iron can be connected to all electronically controlled WELLER desoldering tools with 120 W power ratings. A high-quality sensor and heat transfer system guarantee precise temperature control of the desoldering tool.
  • Page 14: Commissioning The Device

    Do not touch the hot suction nozzles and keep flammable objects well away from them. 1 Unpack the DSX 120 desoldering iron with care. 2. Place the desoldering iron in the WDH 30 Safety Rest. 3. Insert the connecting plug (6) into the power supply socket and lock it by turning it clockwise.
  • Page 15: Disposal

    The glass tube is cleaned without the suction nozzle. XDS Suction Nozzles for desoldering iron DSX 120 Refer to table of XDS Suction Nozzles for desoldering Iron DSX 120 at the end of these operating instructions and visit www.weller-tools.com Replacement parts and accessories for DSX 120 Order no.
  • Page 16 Use of non-Weller Tools components will void this warranty if a non-Weller Tools component is defective (or is the source of the defect). Weller Tools will repair or replace products found to be defective not caused by a part, component or accessory manufactured by another company, during the warranty period.
  • Page 17 DSX 120 Manual de uso PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 18 DSX 120 DSX 120 Componentes principales del aparato DSX 120 WDH 30 Limpiador Tubo flexible de aspiración Cable de silicona antiestático y termorresistente Tobera de aspiración Depósito de estaño (cilindro de Clavija de conexión con mecanismo de bloqueo vidrio) PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 19: Acerca De Estas Instrucciones

    − El desoldador DSX 120 ha sido fabricado según los últimos avances tecnológicos y normativas y disposiciones de seguridad homologadas. − Entregue siempre el lápiz de soldadura DSX 120 a terceros junto con este manual de uso. − Entregue siempre el desoldador DSX 120 a terceros junto con este manual de uso.
  • Page 20 DSX 120 Tener en cuenta lo siguiente: Indicaciones − Colocar siempre el desoldador DSX 120 en su soporte de generales seguridad. − Retirar todos los objetos inflamables que puedan estar cerca del desoldador cuando éste esté caliente. − Llevar siempre una indumentaria protectora adecuada al utilizar el DSX 120.
  • Page 21: Piezas Suministradas

    Nota Sólo está permitido usar el desoldador DSX 120 de Weller con las unidades de alimentación WR 3M, WR 2, WDD 161V de Weller. PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 22: Puesta En Servicio Del Aparato

    No tocar la toberas de aspiración cuando estén calientes y mantenerlas alejadas de objetos inflamables. 1. Desenvolver el desoldador DSX 120 con cuidado. 2. Colocar el desoldador en el soporte de seguridad WDH 30. 3. Insertar la clavija de conexión (6) en la unidad de alimentación de corriente y fijarla girándola en el sentido de las agujas del...
  • Page 23: Cambio De Las Puntas Desoldador Dsx 120

    Toberas de aspiración XDS para el desoldador DSX 120 Véase la tabla Toberas de aspiración XDS para el desoldador DSX 120 que figura al final de este manual de uso y en la www.weller-tools.com PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 24: Eliminación De Residuos

    DSX 120 T0058765773 Set de limpieza WXDP/DSX 120 Véase el plano de despiece del desoldador DSX 120 que figura al final de este manual de uso y en la www.weller-tools.com 7 Eliminación de residuos Eliminar las piezas sustituidas del equipo, filtros u otros aparatos antiguos según las normas y regulaciones aplicables en el país...
  • Page 25 XDS Nozzles XDS nozzle for DSX 120 Model XDS 1 Nozzle Ø 1,4 mm Ø 2,5 mm Ø 10,5 mm T0051325099 Ø 0.0551 in. Ø 0.0984 in. Ø 0.4134 in. T0051325010 XDS 2 Nozzle Ø 3,0 mm Ø 5,3 mm Ø...
  • Page 26 DSX 120 Exploded Drawing PK Elektronik Vertriebs GmbH, E-Mail: info@pkelektronik.com, Internet: www.pkelektronik.com...
  • Page 27 G E R M A N Y G R E A T B R I T A I N F R A N C E Weller Tools GmbH Apex Tool Group Apex Tool Group S.A.S. Carl-Benz-Str. 2 (UK Operations) Ltd...
