Textron Klauke K 68 Instruction Manual

Auf dem Knapp 46
D-42855 Remscheid
____________________________________________________________________________

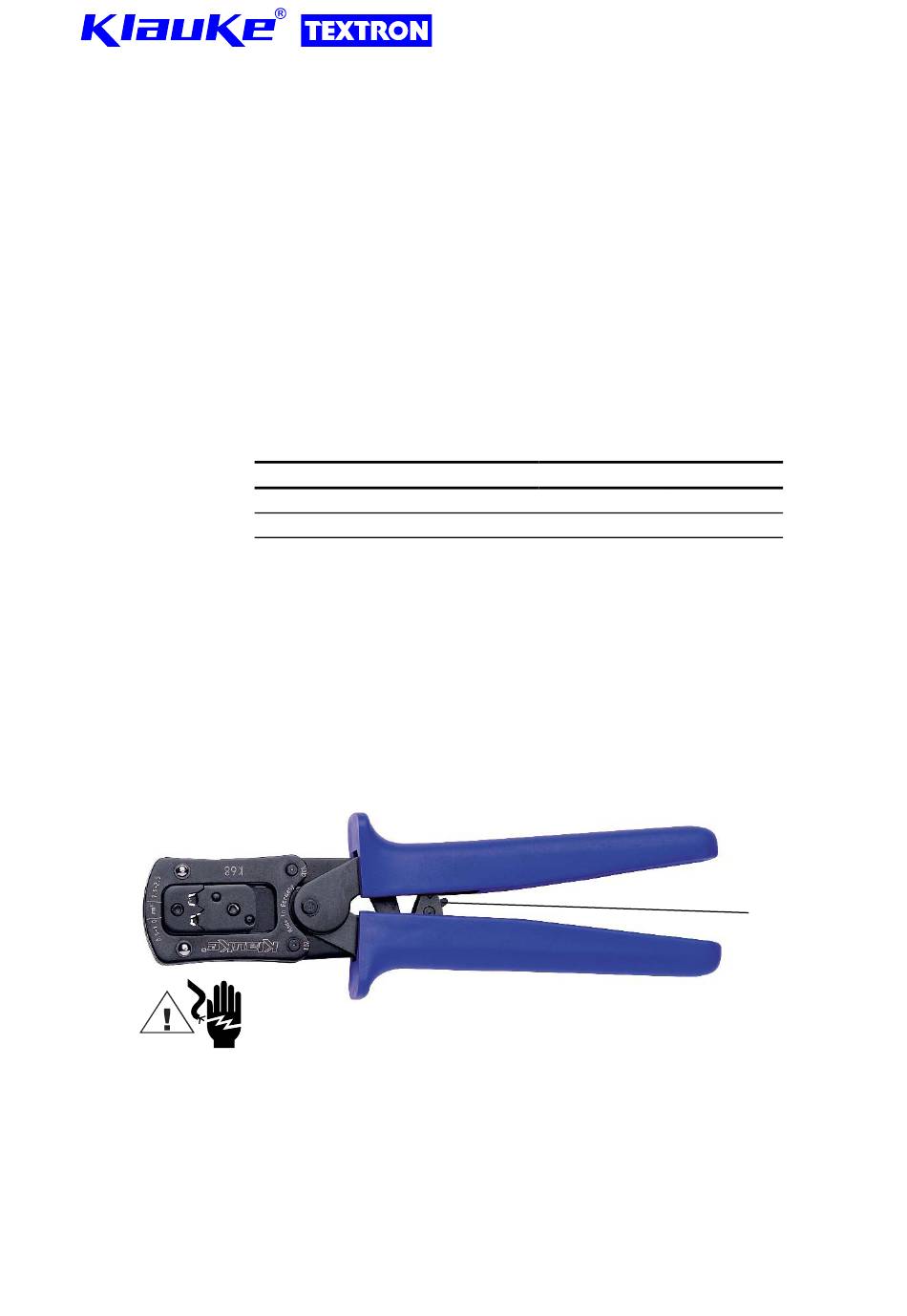

Bedienungsanleitung

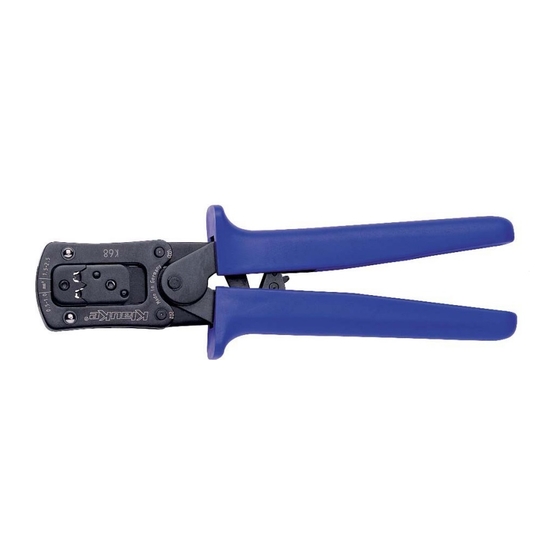

Preßwerkzeug K 68
1. Allgemeine Hinweise
Vor Inbetriebnahme Ihres Preßwerkzeuges lesen Sie sich die Bedienungsanleitung
sorgfältig durch.
2. Technische Daten
- Gewicht:
- Länge:
- Preßbereich: Flachsteckhülsen 6.3 mm Steckbreite, Rollpressung (Crimpung).
3. Bedienung des Werkzeuges
Um das Werkzeug zu öffnen pressen Sie die Griffe fest zusammen bis die Sperr-
vorrichtung sich löst. Legen Sie den auf das Kabel aufgeschobenen Stecker in das
entsprechende Profil und schließen Sie das Werkzeug vollständig.
Das Werkzeug ist mit einem Ratschenmechanismus ausgestattet, der das
Verbindungsmaterial erst wieder freigibt, wenn der Preßzyklus vollständig beendet
wurde.
Im Falle einer Fehlbedienung, z.B. einer falschen Zuordnung des Verbindungs-
materials zum Preßprofil, kann der Preßvorgang durch Betätigung des Ratschenhebels
(Pos. 1) unterbrochen werden.
Vor Arbeitsbeginn ist ein spannungsfreier Zustand der zu verpressenden Verbindung
sicherzustellen.
4. Wartung
Das Preßwerkzeug ist nach jedem Gebrauch zu reinigen und die Bolzenverbindungen
einschließlich des Ratschenmechanismus sind leicht einzuölen.
WE.3253 Version 1.b
0,600 kg
ca. 265 mm
Leiterquerschnitt Crimphöhe
0,5-1,0
1,5-2,5
Achtung
Es dürfen keine unter Spannung stehenden Teile verpreßt werden.
Tel.: ++49 (0)2191/907-0
Fax: ++49 (0)2191/907-141
Crimpbreite
1,6 2,5
1,9 3,0
Prüfleiter
0,5
1,5
Pos. 1
 7/99
