Instructions série 10
F
Mise en service

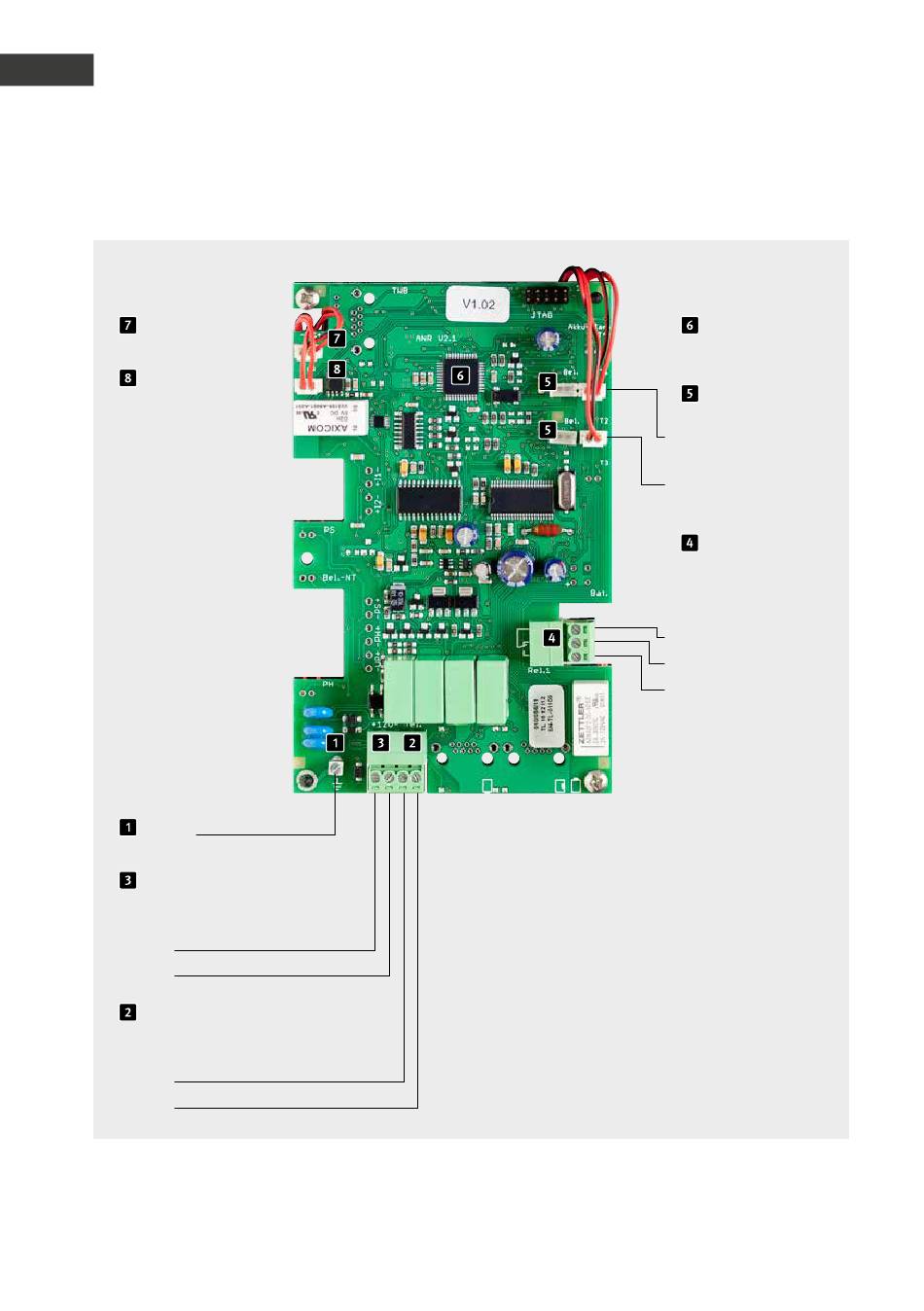

3.2. Schéma de connexion
Microphone
Haut-parleur
Terre
Alimentation supplémentaire :
tension à potentiel isolé, par ex. bloc
d'alimentation de Behnke
+
15 V =
–
Ligne téléphonique
ligne principale analogue ou poste
annexe d'une installation téléphonique
Fil a
Fil b
70
Processeur
Touche
Touche 1
Touche 2
Relais 1
Capacité de coupure du
relais : max. 60 VA/24 W :
0,5 A, 120 V~/1 A, 24 V=
Contact de commande
Contact repos
Contact de travail
