Anleitung Serie 10
D

Kurzanleitung

kurzanleitung
1.

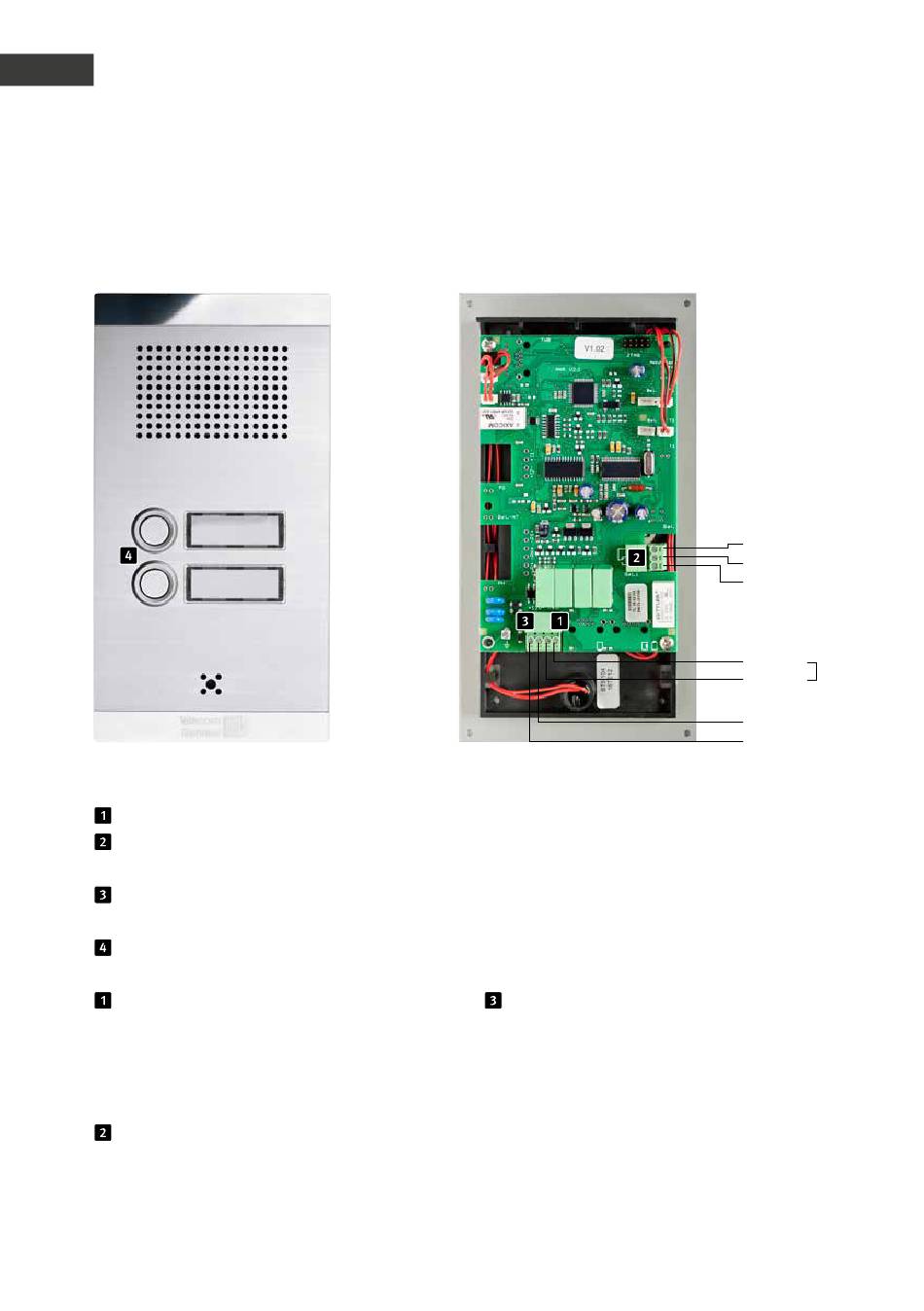

1.1. Installieren

Telefonleitung; analoger Hauptanschluss oder Nebenstelle einer Telefonanlage
Relais; Relaisschaltleistung: max. 60 VA/24 W: 0,5 A, 120 V~/1 A, 24 V=
(potenzialfreie Ausgänge)
Zusatzversorgung; potentialfreie Spannung, z. B. von Behnke Steckernetzteil
(20-9585, 20-9575)
Direktruf-Tasten 1 und 2
Telefonleitung an die Schraubklemmen
„Tel." anschließen. Nach dem Anschluss
an die Telefonleitung initialisiert sich das
Gerät, wobei für mehrere Sekunden ein
hoher Dauerton ausgegeben wird.
Das Relais als Türöffner-Relais beschalten.
4
Falls benötigt, 15 V-Zusatzversorgung
anschließen. Für die Grundfunktionen ist
keine Zusatzversorgung erforderlich, nur
für Funktionen, wie beleuchtete Beschrif-
tungsfelder, Zusatzverstärker, Sprachan-
sage.
www.behnke-online.de
Steuerkontakt
Ruhekontakt
Arbeitskontakt
a-Ader
Tel.
b-Ader
–
15 V=
+
