Notice rapide

notice raPide
1.

1.1. Installation

Ligne téléphonique ; ligne principale analogue ou poste annexe d'une installation téléphonique
Relais ; puissance de commutation du relais : max. 60 VA/24 W : 0,5 A, 120 V~/1 A, 24 V=
(sortie à potentiel isolé)
Alimentation supplémentaire tension à potentiel isolé, par ex. bloc d'alimentation de Behnke
(20-9585, 20-9575)

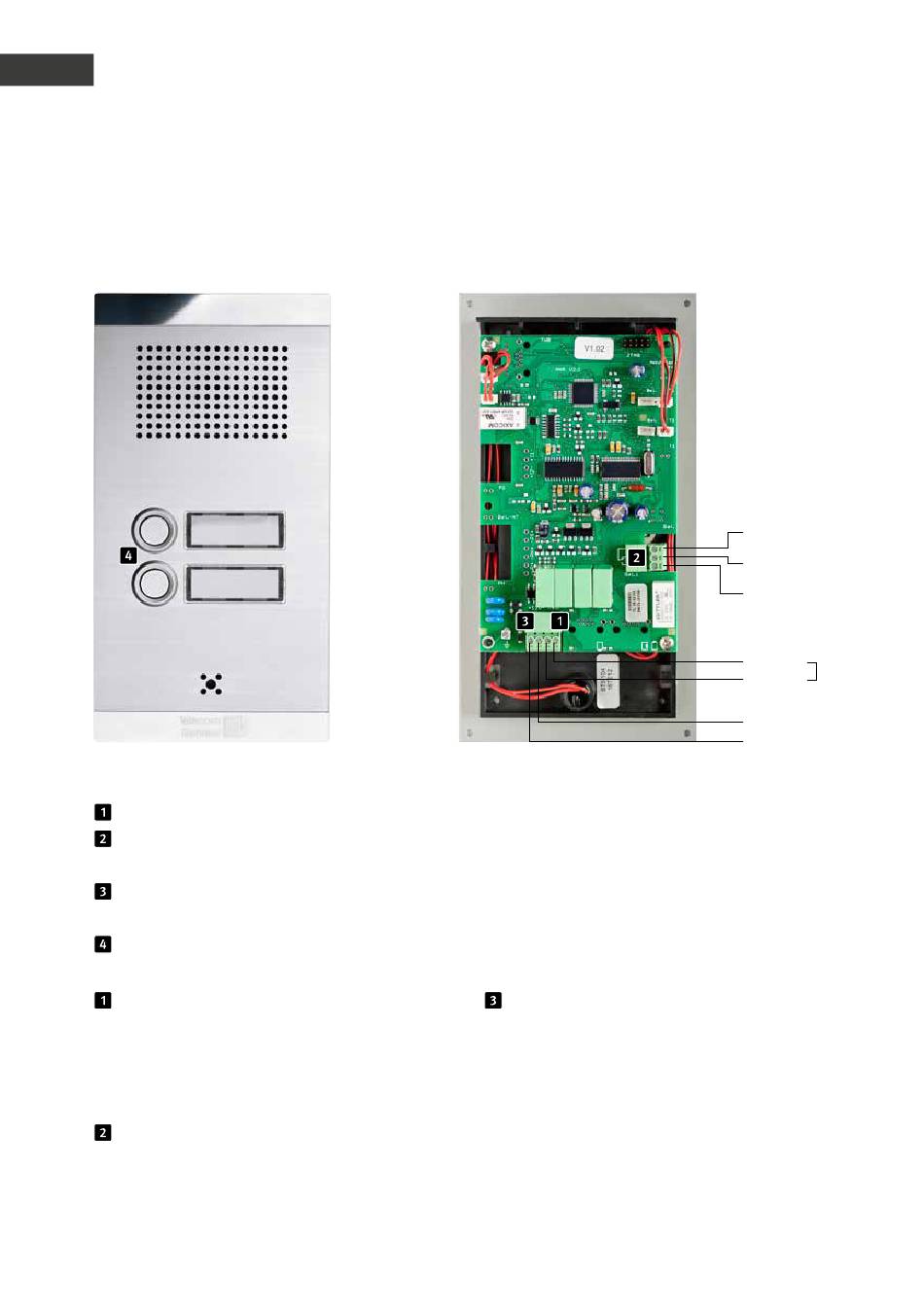

Touches d'appel direct 1 et 2
Raccorder la ligne téléphonique aux
bornes à vis « Tél. ». Après avoir été
connecté à la ligne téléphonique,
l'appareil s'initialise en émettant un son
aigu pendant quelques secondes.
Câbler le relais d'ouverture de la porte.
64
Si besoin, raccorder une alimentation
supplémentaire de 15 V. Il n'est pas néces-
saire de fournir une alimentation supplé-
mentaire pour les fonctions de base, mais
uniquement pour les fonctions comme
l'éclairage des champs d'inscription, les
amplificateurs supplémentaires et l'an-
nonce vocale.
www.behnke-online.fr
Contact de
commande
Contact repos
Contact de
travail
Fil a
Tél.
Fil b
–
15 V=
+
