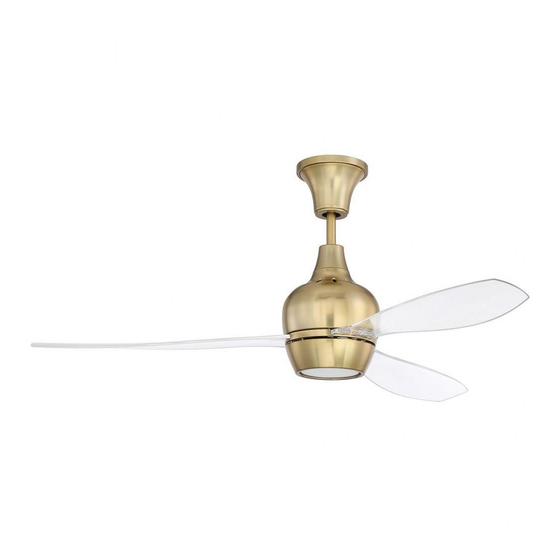

Bordeaux

Installation Guide

For Model:

BRD52

E192641

net weight of fan: 18.92 lb (8.60 kg)

READ THESE INSTRUCTIONS AND

AND SAVE THEM FOR FUTURE USE

Need help?

Do you have a question about the Bordeaux BRD52 and is the answer not in the manual?

Questions and answers

Pat Bavis

January 17, 2025

I have replaced this ceiling **** once and now the replacement is not working. I leave it on most of the time and it stops working and then a few hours later it comes back on. Now it is not coming back on.

1 comments:

Mr. Anderson

February 3, 2025

Based on the context, the issue with the Craftmade Bordeaux BRD52 ceiling fan stopping intermittently after replacement could be due to the following:

1. Set Screw(s) Not Tightened Securely: Ensure the set screw(s) on the motor housing yoke and the hanging ball are tightened securely.
2. Reverse Switch Position: Verify that the reverse switch is set completely in either direction.
3. Wiring Issues: Check that the fan is wired properly, including the wires in the canopy.
4. Slider Switch Setting: Ensure the slider switch for the fan is set on High, Medium, Medium-Low, or Low speed.

Inspect and resolve these potential causes to address the issue.

This answer is automatically generated

Summary of Contents for Craftmade Bordeaux BRD52

Page 1: Table Of Contents
READ THESE INSTRUCTIONS AND AND SAVE THEM FOR FUTURE USE Bordeaux Installation Guide For Model: BRD52 Table of Contents: Safety Tips. pg. 1 Unpacking Your Fan. pg. 2 Parts Inventory. pg. 2 Installation Preparation. pg. 3 Mounting Plate & Hanging Bracket Installation.
Page 2: Safety Tips
SAFETY TIPS. WARNING: To reduce the risk of electrical shock, turn off the electricity to the fan at the main fuse box or circuit panel before you begin the fan installation or before servicing the fan or installing accessories. READ ALL INSTRUCTIONS AND SAFETY INFORMATION CAREFULLY BEFORE INSTALLING YOUR FAN AND SAVE THESE INSTRUCTIONS.
Page 3: Unpacking Your Fan
1. Unpacking Your Fan. Carefully open the packaging. Remove items from Styrofoam inserts. Remove motor housing and place on carpet or Styrofoam to avoid damage to finish. Do not discard fan carton or Styrofoam inserts should this fan need to be returned for repairs.
Page 4: Installation Preparation
3. Installation Preparation. blade edge To prevent personal injury and damage, ensure that the hanging location allows the blades a inches clearance of 7ft. (2.13m) from the floor and 30in. (76cm) 7 feet (76cm) from any wall or obstruction. (2.13m) This fan is suitable for room sizes up to 400 square feet (37.2 square meters).
Page 5 5. Fan Assembly (with downrod). set screw stop pin Remove hanging ball from downrod provided by loosening set screw on hanging ball. Lower hanging ball and remove stop pin and then slide hanging ball off hanging ball of the downrod. [Refer to diagram 1.] Loosen yoke set screws and nuts at top of motor housing.
Page 6: Fan Assembly. Pgs
5. Fan Assembly (with downrod). (cont.) With the mounting plate and hanging bracket secured wood ceiling joist to the outlet box and able to support the fan, you are now ready to hang your fan. Grab the fan firmly with safety cable loop two hands.
Page 7: Wiring
6. Fan Assembly (flushmount). (cont) To prepare the fan for wiring, hang fan onto mounting plate by sliding the canopy over the mounting plate "J" hook on the mounting plate. (Use one of the non-slotted holes on the rim of the canopy to do so.) Attach safety cable per instructions in last "J"...
Page 8: Canopy Assembly
7. Wiring. (cont) Remove existing wall switch. outlet box wall control Wire the wall control as follows, using wire connectors provided to secure each connection: Connect BLACK wire with WHITE STRIPE (AC IN L) from wall control to BLACK (AC IN L) wire in the green with yellow green/ green/...
Page 9: Blade Assembly
9. Blade Assembly. motor WARNING: To reduce the risk of serious bodily injury, housing DO NOT use power tools to assemble the blades. If screws are overtightened, blades may crack and break. blade Time Saver: Washers for blade screws can be set on each blade screw prior to installing blades.
Page 10: Wall Control Operation
11. Wall Control Operation. slide switch for fan 0 - fan is OFF FAN SPEEDS: H - turns fan to HIGH speed LOW 1 (L1) M - turns fan to MEDIUM speed LOW 2 (L2) L2 - turns fan to MEDIUM-LOW speed MEDIUM (M) L1 - turns fan to LOW speed HIGH (H)
Page 11: Troubleshooting
Contact Craftmade Customer Solutions: Service at 1-800-486-4892 to arrange for return of fan. Return fan, shipping prepaid, to Craftmade. We will repair 1. Check wall switch to fan/wall control. or ship you a replacement fan, and we will pay the return 2.
Page 12 LEER ESTAS INSTRUCCIONES Y GUARDARLAS PARA UTILIZACION FUTURA Bordeaux Guía de instalación Para modelo: BRD52 Índice de materias: Sugerencias de seguridad. Pág. 1 Desempaquetado del ventilador. Pág. 2 Inventario de piezas. Pág. 2 Preparación para la instalación. Pág. 3 Instalación de la placa de montaje & del soporte de montaje.
Page 13 SUGERENCIAS DE SEGURIDAD. ADVERTENCIA: para evitar la posibilidad de una descarga eléctrica, desconectar la corriente en la caja de fusibles principal o el interruptor protector antes de iniciar la instalación del ventilador o antes de repararlo o instalar accesorios. LEER TODAS LAS INSTRUCCIONES E INFORMACION DE SEGURIDAD CUIDADOSAMENTE ANTES DE INSTALAR SU VENTILADOR Y GUARDAR ESTAS INSTRUCCIONES.
Page 14 1. Desempaquetado del ventilador. Abrir el empaque cuidadosamente. Sacar los artículos del embalaje. Sacar el motor y ponerlo en una alfombra o en el embalaje para evitar rayar el acabado. Guardar la caja de cartón o el empaquetamiento original en caso de que tenga que mandar el ventilador para alguna reparación.
Page 15 3. Preparación para la instalación. borde del aspa Para prevenir daño corporal y otros daños, asegurarse de 76cm que el lugar en donde va a colgar el ventilador le permite un espacio libre de 2,13 m (7 pies) entre las puntas de las 2,13m pulg.) (7 pies)
Page 16 5. Ensamblaje del ventilador (con tubo). perno tornillo de tope Quitar la bola que sirve para colgar del tubo provisto aflojando de fijación el tornillo de fijación de la bola que sirve para colgar. Bajar la bola que sirve para colgar y sacar el perno de tope y luego bola que quitar la bola que sirve para colgar deslizándola.
Page 17 5. Ensamblaje del ventilador (con tubo). (cont.) Ya que estén sujetado la placa de montaje y el soporte de viga de montaje a la caja de salida y capaz de apoyar el ventilador, madera usted está listo para colgar el ventilador. Agarrar el bucle del cable ventilador firmemente con las dos manos.
Page 18 6. Ensamblaje del ventilador (al ras con el techo). (cont.) Para preparar el ventilador para hacer la placa de montaje instalación eléctrica, colgar el ventilador en la placa de montaje colocando la cubierta decorativa en el gancho en forma de "J" en la placa de montaje.
Page 19 7. Instalación eléctrica. (cont.) Quitar el interruptor de pared existente. control caja de salida de pared Alambrar el control de pared como sigue, utilizando los conectores para cable provistos para asegurar cada conexión: Conectar el cable NEGRO con RAYA BLANCA del verde con raya tierra een/...
Page 20 9. Colocación de las aspas. ADVERTENCIA: para reducir el riesgo de lesiones bastidor del motor corporales graves, NO utilizar herramientas eléctricas para ensamblar las aspas. Si aprieta demasiado los tornillos, las aspas podrían agrietarse y quebrarse. Para ahorrar tiempo: se pueden poner las arandelas aspa en los tornillos que son para las aspas antes de colocar las aspas.
Page 21 11. Funcionamiento del control de pared. VELOCIDADES interruptor corredizo para el ventilador DEL VENTILADOR: 0 - el ventilador está APAGADO BAJA 1 (L1) H - pone el ventilador en velocidad ALTA BAJA 2 (L2) M - pone el ventilador en velocidad MEDIA MEDIA (M) L2 - pone el ventilador en velocidad MEDIA-BAJA ALTA (H)
Page 22 Soluciones: motor al comprador o le enviaremos uno de reemplazo 1. Inspeccionar el interruptor de pared del y Craftmade pagará los gastos de envío de regreso. ventilador/control de pared. GARANTIA LIMITADA DE 6 AÑOS hasta DE POR VIDA: 2. Verificar que se hizo correctamente la conexión CRAFTMADE reparará...
