8. Bien serrer les vis arrière des glissières supérieures sur les ferrures de support en U.
8. Apriete bien los tornillos traseros de las deslizaderas superiores en los soportes en U.
9. Soigneusement réengager chaque panier dans les glissières.
9. Vuelva a colocar con cuidado las cestas en las deslizaderas.
7. Placer l'arrière du support de montage contre
le dos de l'armoire et l'attacher avec des vis à
bois de (1/2 po).
7. Extienda el soporte de montaje trasero hacia
la parte trasera del armario y fíjelo con tornillos
para madera de (1/2 pulg).
Vous avez une question ?
Prenez contact avec notre service à la cli-
entèle en composant le 1.800.626.1126.
¿Tiene preguntas?
Comuníquese con nuestros especialistas de
servicio al cliente al 1-800-626-1126.
12400 EARL JONES WAY • LOUISVILLE, KY 40299 • 800 626 1126
NOTE:
NOTE:
9" Two-Tier Basket requires 8 1/2"W opening
9" Two-Tier Basket requires 8 1/2"W opening
12" Two-Tier Basket requires 11 1/2"W opening
12" Two-Tier Basket requires 11 3/8"W opening
15" Two-Tier Basket requires 14 1/2"W opening
15" Two-Tier Basket requires 14 3/8"W opening
18" Two-Tier Basket requires 17 3/8"W opening
18" Two-Tier Basket requires 17 1/2"W opening
21" Two-Tier Basket requires 20 3/8"W opening
21" Two-Tier Basket requires 20 1/2"W opening
I-5WB2-TRI
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Rev-A-Shelf 9" Two-Tier Basket
Summary of Contents for Rev-A-Shelf 9" Two-Tier Basket
- Page 1 7. Placer l’arrière du support de montage contre le dos de l’armoire et l’attacher avec des vis à bois de (1/2 po). 7. Extienda el soporte de montaje trasero hacia la parte trasera del armario y fíjelo con tornillos para madera de (1/2 pulg). NOTE: NOTE: 9”...
- Page 2 4. Placer le cadre dans l’armoire près de la paroi opposée aux charnières de porte, pour permettre aux paniers de coulisser sans bloquer. 4. Introduzca la estructura dentro del armario, en el lado opuesto a la bisagra de la puerta para que las cestas puedan deslizarse hacia afuera sin ninguna obstrucción.
- Page 3 1. Retirer les paniers métalliques des glissières en appuyant sur le loquet des quatre glissières. 1. Pulse los gatillos en las deslizaderas y tire de ellas para separarlas de las cestas de alambre. Repite este proceso en los cuatro lados. Serrer d’abord la vis de gauche (trou rond), puis celle de droite (trou allongé).

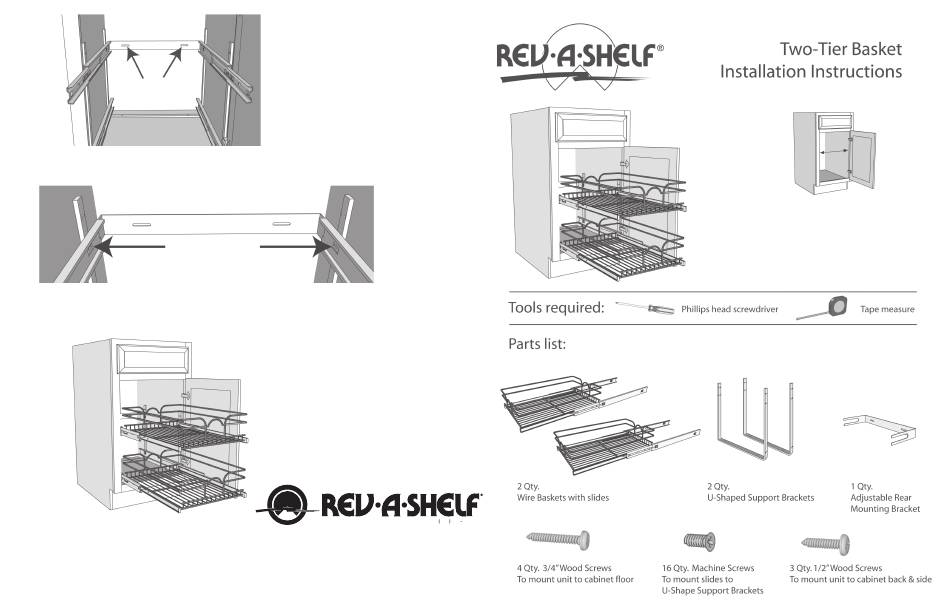

- Page 4 Directives d’installation de l’ensemble de deux paniers Instrucciones de instalación de las cestas en dos niveles Nota: L’ensemble à petits paniers nécessite un 228mm (9 pulg) cesta de dos niveles requiere 216mm (8-1/2 pulg) abertura dégagement de 292 mm (11-1/2 po) 305mm (12 pulg) cesta de dos niveles requiere 292mm (11-1/2 pulg) abertura REMARQUE: 381mm (15 pulg) cesta de dos niveles requiere 368mm (14-1/2 pulg) abertura...
