Stel MAX 503 Instructions For Use And Maintenance Manual

Hide thumbs
Table of Contents
  • Table of Contents
  • Sicherheit
  • Hinweise
  • Sicherheitsvorschriften
  • Spezifikationen
  • Allgemeine Merkmale
  • Zubehör für den Generator
  • Mechanische Merkmale
  • Umgebungsbedingungen
  • Reklamationen
  • Anheben des Generators
  • Hinweis zur Unsicheren Positionierung
  • Netzspannungswechsel 400/500 V
  • Erdung
  • Erdungsplan für die Metallbauteile
  • Inbetriebnahme
  • Vorbereitung des Generators
  • Beschreibung der Schweissfunktionen
  • Elektrodenschweissen Arc
  • Funktionen der Fernsteuerung
  • V.r.D
  • Umgang mit dem V.r.D
  • Aktivierung des V.r.D
  • Ausschluss des V.r.D
  • Elektrodenschweissen
  • Merkmale einiger Handelsüblicher Elektroden
  • Sicherheitsbeschilderung
  • Aussetzzyklus und Übertemperatur
  • Schweiss- und Betriebsstörungen
  • Mögliche Schweissmängel
  • Mögliche Betriebsstörungen
  • Ordentliche Wartung
  • Frontseitiger Staubfilter

Advertisement

Available languages

Available languages

Quick Links

Download this manual

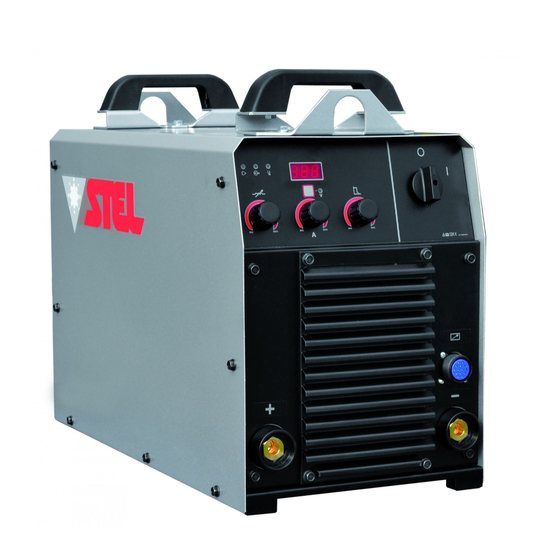

MAX 503
MAX 503 IP44
ISTRUZIONI PER L'USO E MANUTENZIONE
INSTRUCTION FOR USE AND MAINTENANCE
GEBRAUCHS – UND WARTUNGS ANLEITUNG
- PRIMA DI UTILIZZARE LA MACCHINA E' OBBLIGATORIO LEGGERE E COMPRENDERE IN
TUTTE LE SUE PARTI IL SEGUENTE MANUALE
- YOU HAVE TO READ CAREFULLY ALL THIS MANUAL BEFORE USING WELDING MACHINE
- BEVOR DIE MASCHINE IN GEBRAUCH GENOMMEN WIRD, MUSS DIE BEDIENUNGSPERSON
OBLIGATORISCH DIESES HANDBUCH IN ALL SEINEN TEILEN GELESEN UND VERSTANDEN
COD. 6914500030
