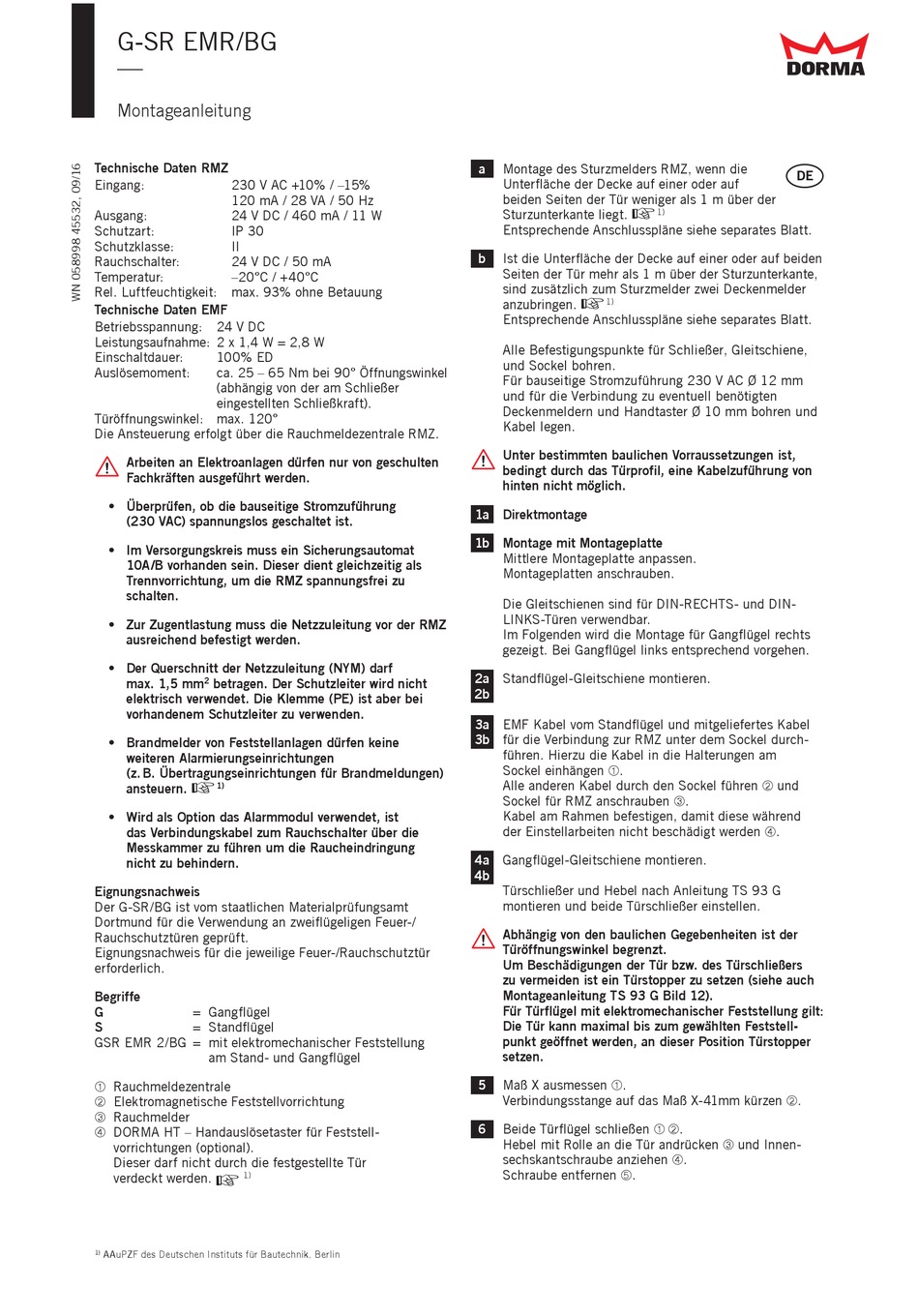

Dorma G-SR EMR Fixing Instructions

G-SR EMR/BG
—
Montageanleitung
Technische Daten RMZ
Eingang: 230 V AC +10% / –15%
120 mA / 28 VA / 50 Hz
Ausgang: 24 V DC / 460 mA / 11 W
Schutzart: IP 30
Schutzklasse: II
Rauchschalter: 24 V DC / 50 mA
Temperatur: –20°C / +40°C
Rel. Luftfeuchtigkeit: max. 93% ohne Betauung
Technische Daten EMF
Betriebsspannung: 24 V DC
Leistungsaufnahme: 2 x 1,4 W = 2,8 W
Einschaltdauer: 100% ED
Auslösemoment: ca. 25 – 65 Nm bei 90° Öffnungswinkel
(abhängig von der am Schließer
eingestellten Schließkraft).
Türöffnungswinkel: max. 120°
Die Ansteuerung erfolgt über die Rauchmeldezentrale RMZ.
Arbeiten an Elektroanlagen dürfen nur von geschulten
Fachkräften ausgeführt werden.
• Überprüfen, ob die bauseitige Stromzuführung
(230 VAC) spannungslos geschaltet ist.
• Im Versorgungskreis muss ein Sicherungsautomat
10A/B vorhanden sein. Dieser dient gleichzeitig als
Trennvorrichtung, um die RMZ spannungsfrei zu
schalten.
• Zur Zugentlastung muss die Netzzuleitung vor der RMZ
ausreichend befestigt werden.
• Der Querschnitt der Netzzuleitung (NYM) darf
max. 1,5 mm 2 betragen. Der Schutzleiter wird nicht
elektrisch verwendet. Die Klemme (PE) ist aber bei
vorhandenem Schutzleiter zu verwenden.
• Brandmelder von Feststellanlagen dürfen keine
weiteren Alarmierungseinrichtungen
(z. B. Übertragungseinrichtungen für Brandmeldungen)
+
ansteuern. 1)
• Wird als Option das Alarmmodul verwendet, ist
das Verbindungskabel zum Rauchschalter über die
Messkammer zu führen um die Raucheindringung
nicht zu behindern.
Eignungsnachweis
Der G-SR/BG ist vom staatlichen Materialprüfungsamt
Dortmund für die Verwendung an zweiflügeligen Feuer-/
Rauchschutztüren geprüft.
Eignungsnachweis für die jeweilige Feuer-/Rauchschutztür
erforderlich.
Begriffe
G
= Gangflügel
S
= Standflügel
GSR EMR 2/BG = mit elektromechanischer Feststellung
am Stand- und Gangflügel
À Rauchmeldezentrale
Á Elektromagnetische Feststellvorrichtung
 Rauchmelder
à DORMA HT – Handauslösetaster für Feststell-
vorrichtungen (optional).
Dieser darf nicht durch die festgestellte Tür
+
verdeckt werden. 1)
1) AAuPZF des Deutschen Instituts für Bautechnik, Berlin
a
Montage des Sturzmelders RMZ, wenn die
Unterfläche der Decke auf einer oder auf
beiden Seiten der Tür weniger als 1 m über der
+
Sturzunterkante liegt.
Entsprechende Anschlusspläne siehe separates Blatt.
b Ist die Unterfläche der Decke auf einer oder auf beiden
Seiten der Tür mehr als 1 m über der Sturzunterkante,
sind zusätzlich zum Sturzmelder zwei Deckenmelder
+
anzubringen. 1)
Entsprechende Anschlusspläne siehe separates Blatt.
Alle Befestigungspunkte für Schließer, Gleitschiene,
und Sockel bohren.
Für bauseitige Stromzuführung 230 V AC Ø 12 mm
und für die Verbindung zu eventuell benötigten
Deckenmeldern und Handtaster Ø 10 mm bohren und
Kabel legen.
Unter bestimmten baulichen Vorraussetzungen ist,
bedingt durch das Türprofil, eine Kabelzuführung von
hinten nicht möglich.
1a Direktmontage
1b Montage mit Montageplatte
Mittlere Montageplatte anpassen.
Montageplatten anschrauben.
Die Gleitschienen sind für DIN-RECHTS- und DIN-
LINKS-Türen verwendbar.
Im Folgenden wird die Montage für Gangflügel rechts
gezeigt. Bei Gangflügel links entsprechend vorgehen.
2a Standflügel-Gleitschiene montieren.
2b
3a
EMF Kabel vom Standflügel und mitgeliefertes Kabel
3b für die Verbindung zur RMZ unter dem Sockel durch-
führen. Hierzu die Kabel in die Halterungen am
Sockel einhängen À.
Alle anderen Kabel durch den Sockel führen Á und
Sockel für RMZ anschrauben Â.
Kabel am Rahmen befestigen, damit diese während
der Einstellarbeiten nicht beschädigt werden Ã.
4a Gangflügel-Gleitschiene montieren.
4b
Türschließer und Hebel nach Anleitung TS 93 G
montieren und beide Türschließer einstellen.
Abhängig von den baulichen Gegebenheiten ist der
Türöffnungswinkel begrenzt.
Um Beschädigungen der Tür bzw. des Türschließers
zu vermeiden ist ein Türstopper zu setzen (siehe auch
Montageanleitung TS 93 G Bild 12).
Für Türflügel mit elektromechanischer Feststellung gilt:
Die Tür kann maximal bis zum gewählten Feststell-
punkt geöffnet werden, an dieser Position Türstopper
setzen.
5 Maß X ausmessen À.
Verbindungsstange auf das Maß X-41mm kürzen Á.
6 Beide Türflügel schließen À Á.
Hebel mit Rolle an die Tür andrücken  und Innen-
sechskantschraube anziehen Ã.
Schraube entfernen Ä.
DE
1)
