Ensamble

Contenido

El embalaje debe contener los siguientes artículos:
• Limpiador Polaris y cable flotante
• Unidad de control
• Componentes para ensamblar el carrito para el
transporte y el almacenamiento (Figura 1)
a. marco de la manija
b. bloques de apoyo (x 2)
c. ruedas (x 2)
d. clips de bloqueo de rueda (x 2)
e. eje / cubierta de rueda (x 2)
f. unidad base
g. gancho del limpiador
h. manija del carrito

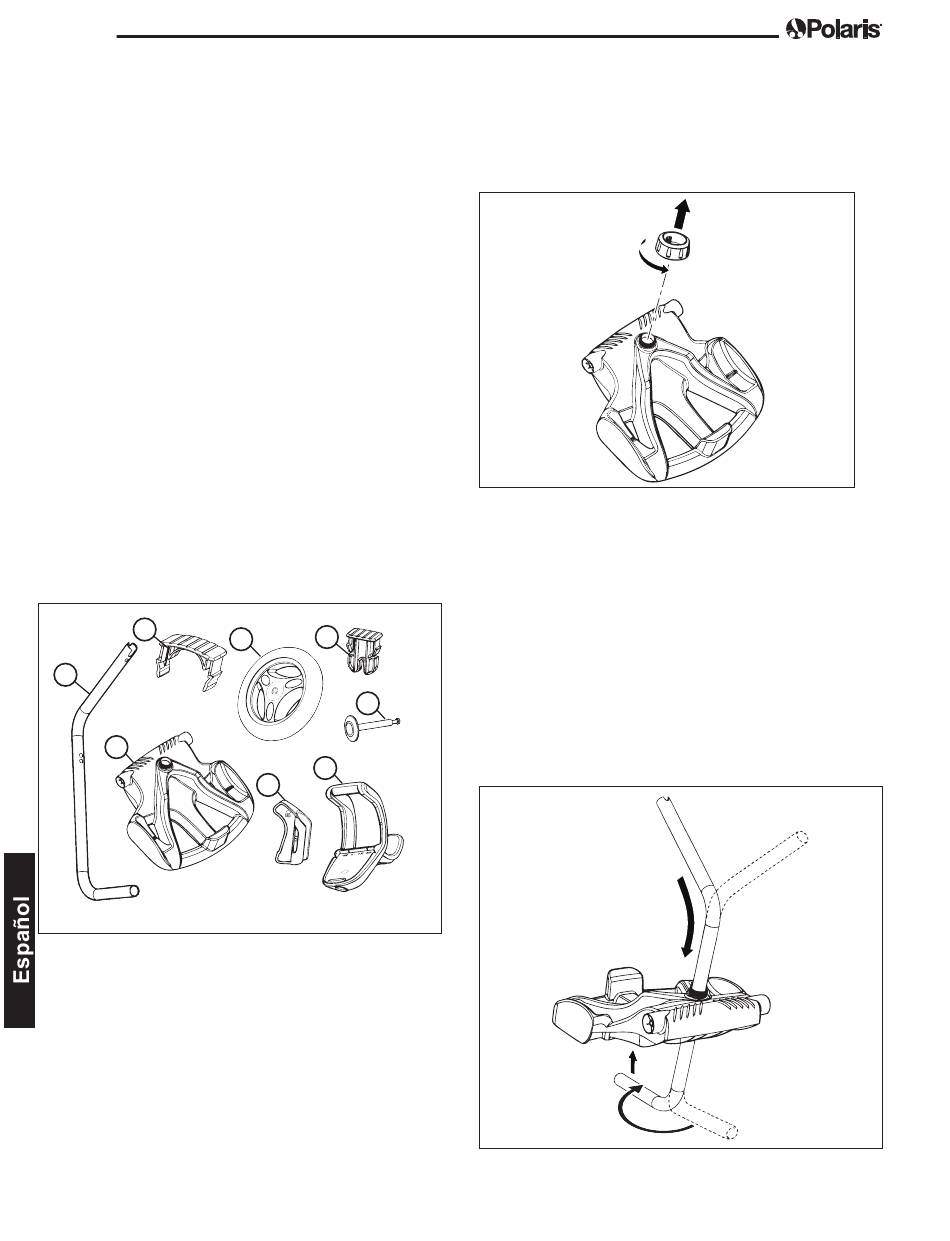

Figura 1. Componentes para el ensamble del
carrito de transporte
x 2
B
A
F
Cuando desembale el limpiador y sus componentes:
• Compruebe que todos los componentes se
encuentren en la caja.
• Compruebe que el limpiador y los componentes
no se hayan dañado durante el transporte.
• Si alguna pieza faltara o estuviera dañada,
comuníquese con el soporte técnico al
1-800-822-7933.
D
C
x 2
x 2
x 2
E
H
G

Ensamble del carrito de transporte

1. Desatornille la tuerca de mano de la base
(Figura 2).
Figura 2. Quite la tuerca de mano de la
unidad base
2. Inserte el tubo de metal de la manija en la
base con el extremo con la muesca hacia
arriba y, a continuación, rote para que las
partes curvas queden alejadas de usted.
(Figura 3).
3. Empuje la base hacia abajo (Figura 3)
para que el marco de metal de la manija
se asiente sobre la hendidura en la parte
inferior de la base.
Figura 3. Conecte el marco de metal a la
unidad base
