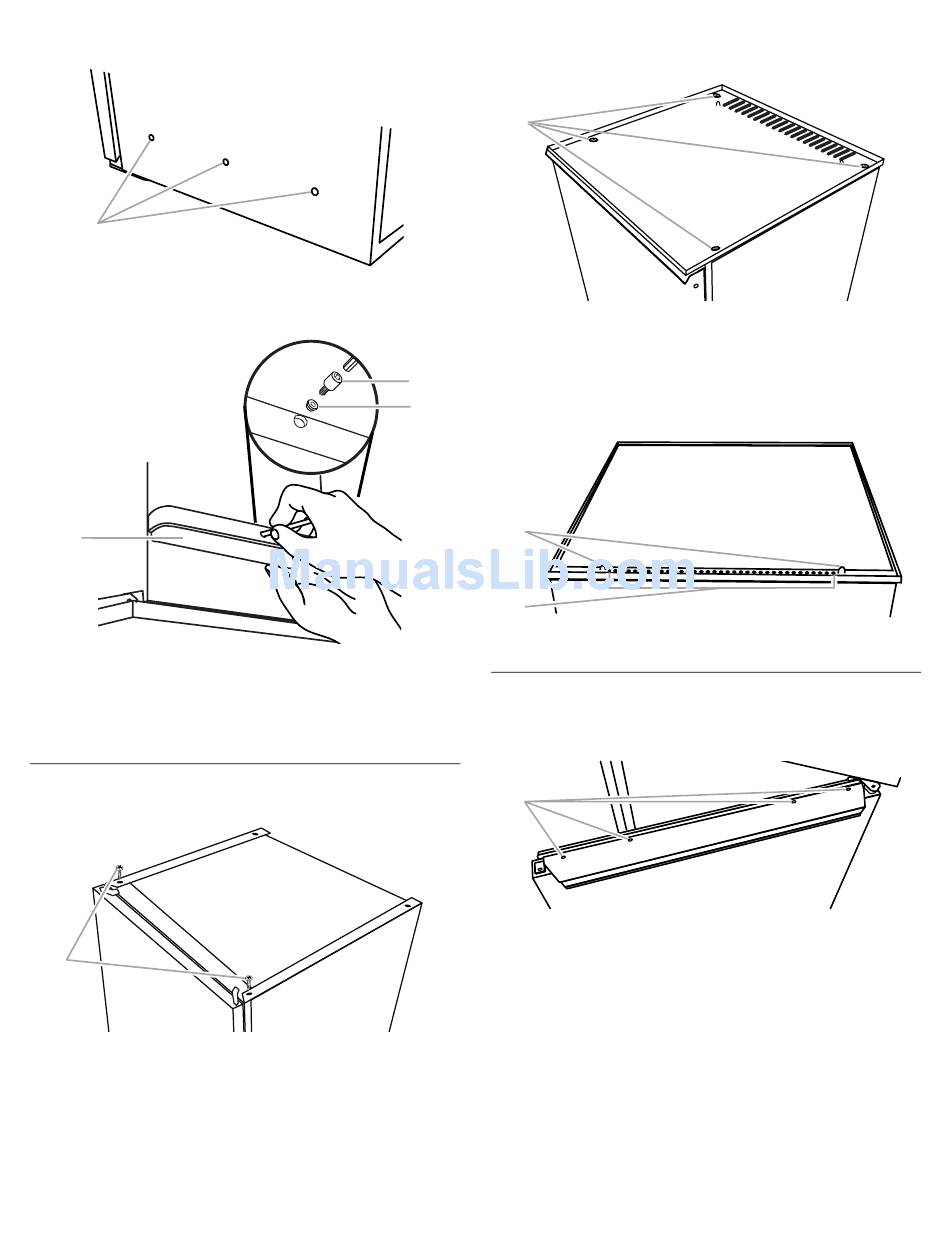

2. Avec un tournevis à lame plate, ôter les 3 bouchons de plastique
blanc de chaque côté du réfrigérateur.
1
1. Bouchons de plastique
3. Fixer 1 tringle de butée de chaque côté du réfrigérateur - utiliser
3 viroles et 3 vis Allen (fournies) pour chaque tringle de butée.
1
1. Tringle de butée
2. Vis Allen
3. Virole
4. Avec la clé Allen (fournie), serrer toutes les vis.
REMARQUE : Pour éviter de détériorer les vis, ne pas serrer
excessivement.
Installation du plateau supérieur
1. Ôter les 2 vis à l'avant de la caisse, sur le sommet.
1
1. Enlever les vis
24
2. Positionner le plateau supérieur sur le sommet du réfrigérateur -
les ouvertures de ventilation doivent être à l'arrière.
1
3. Aligner les trous de vis et fixer le plateau supérieur sur le sommet
de la caisse avec 4 vis à tête bombée n° 8 x ½ po (voir
l'illustration).
2
4. Placer le tapis dans le plateau supérieur.
3
REMARQUE : Pousser le tapis derrière les pitons de retenue
pour que le tapis ne puisse obstruer les ouvertures de ventilation.
1
2
Installation de la poignée
1. Enlever les rubans adhésifs et ouvrir la porte.
2. Installer la poignée avec 4 vis à tête fraisée n° 8 x ½ po (voir
l'illustration).
1
1. Vis à tête bombée
1. Pitons de retenue du tapis
2. Ouvertures de ventilation
1. Vis de la poignée
