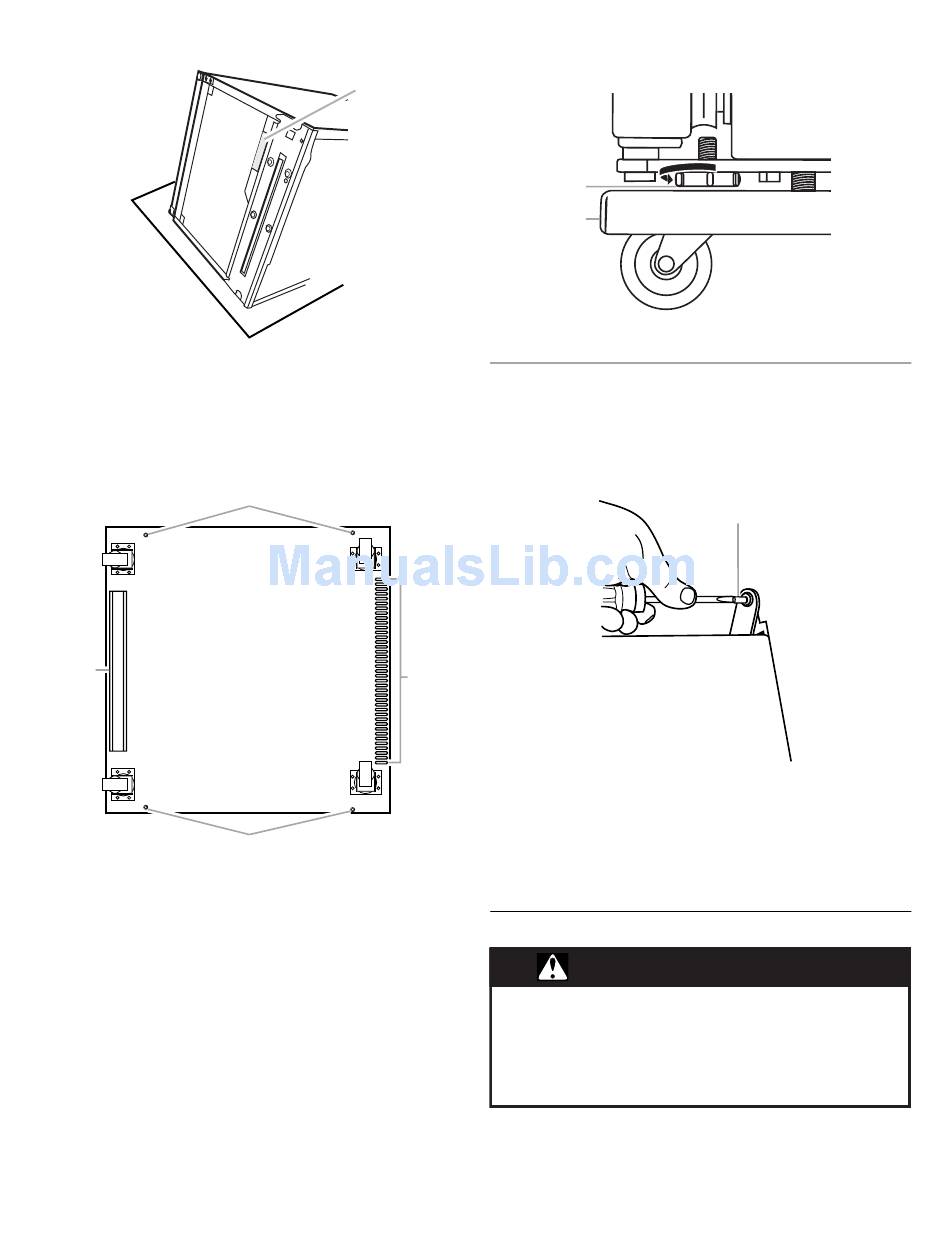

4. Enlever la cale de séparation placée avant l'expédition entre le
compresseur et l'arrière du réfrigérateur.
1. Cale de séparation
REMARQUE : Si on souhaite inverser le sens d'ouverture de la porte,
on doit le faire avant de fixer le plateau à roulettes. Voir la section

"Inversion du sens d'ouverture de la porte".

5. Positionner le plateau à roulettes sur le fond du réfrigérateur - la
barre de renforcement doit être à l'avant, et les ouvertures de
ventilation doivent être à l'arrière. Aligner les broches de
montage avec les trous dans lesquels étaient placées les vis
enlevées à l'étape 2.
1
1. Barre de renforcement
2. Broches de montage
3. Ouvertures de ventilation
6. Fixer le plateau à roulettes sur le réfrigérateur à l'aide de 4 vis à
tête bombée n° 10 x 1 po (fournies). Placer la première vis dans
l'angle où se trouve la charnière de porte. Placer la seconde vis
dans l'angle opposé. Placer ensuite les 2 autres vis.
REMARQUE : Ne serrer aucune vis avant d'avoir positionné
toutes les vis (amorçage du vissage).
1
2
3
2
7. Tourner le pied de nivellement avant qui reste, sur le côté de la
charnière de porte du réfrigérateur, dans le sens inverse des
aiguilles d'une montre jusqu'à ce que le bout du pied touche la
surface du plateau à roulettes.
1
2
1. Bout du pied de nivellement
2. Plateau à roulettes
Inversion du sens d'ouverture de la porte
(option)
REMARQUE : Si le plateau à roulettes a déjà été installé, on doit le
déposer avant de pouvoir inverser le sens d'ouverture de la porte.
Voir "Installation du plateau à roulettes".
1. Avec un tournevis à lame plate, enlever la broche de la charnière
supérieure - voir l'illustration. Enlever la porte.
1. Broche de la charnière supérieure
2. Réinstaller sur la charnière opposée la broche retirée de la
charnière supérieure, et serrer.
3. Guider la porte pour la positionner; insérer la broche de charnière
supérieure dans la charnière de la porte.
4. Aligner le bord de la porte avec le bord de la caisse.
5. Installer la charnière inférieure et serrer.
6. Retourner à l'étape 5 de "Installation du plateau à roulettes".
Installation des tringles de butée
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer
et installer le réfrigérateur.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
1. Relever le réfrigérateur pour le placer verticalement sur les
roulettes (Participation de 2 personnes ou plus).
1
23
