Operating Manual
Page 2

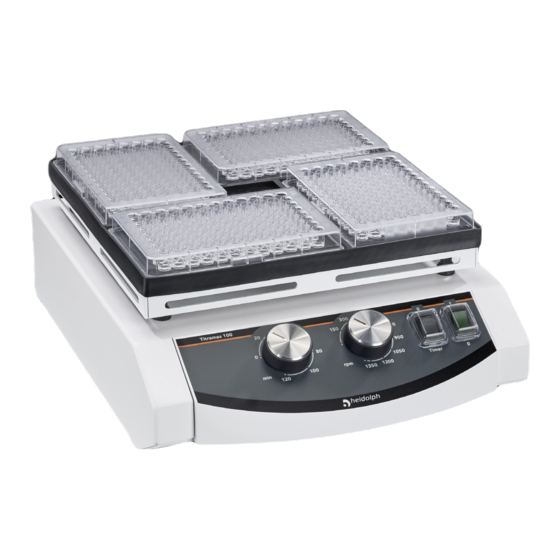

Platform Shaker Hei-MIX Titramax 100/101/1000,
Vibramax 100/110 and Rotamax 120.
Operating manual must be read before initial start-up.
Please follow the safety instructions provided.
Please keep for future reference.
Original-Betriebsanleitung
Seite 30
Plattformschüttler Hei-MIX Titramax 100/101/1000,
Vibramax 100/110 und Rotamax 120
Betriebsanleitung vor Erstinbetriebnahme unbedingt lesen.
Sicherheits hinweise beachten.
Für künftige Verwendung aufbewahren.
Advertisement
Chapters
Table of Contents
Related Manuals for Heidolph Hei-MIX Titramax 100
Summary of Contents for Heidolph Hei-MIX Titramax 100
- Page 1 Superior Ease of Use Reduced Cost of Ownership Operating Manual Page 2 Platform Shaker Hei-MIX Titramax 100/101/1000, Vibramax 100/110 and Rotamax 120. Operating manual must be read before initial start-up. Please follow the safety instructions provided. Please keep for future reference.
-
Page 2: Table Of Contents
Contents Inhaltsverzeichnis About this Document Version and variants ...................4 About this manual ....................4 Symbols and keywords ..................5 Safety Instructions General safety instructions...................6 EU Declaration of Conformity .................6 Intended use....................6 Installation / electrical safety ...............7 Qualifications of employees ................7 Obligations of the operator ..................7 Installation site ...................7 Modifications to the device ................8 Employee safety ..................8... - Page 3 Contents Cleaning and Maintenance Cleaning ......................18 Maintenance ....................18 Troubleshooting Possible errors and how to resolve ..............19 Assembly Electrical connections ..................20 Disassembly and Storage Dismantling, transportation and storage ..............21 Dismantling ....................21 Transportation and storage .................21 Accessories and Spare Parts Scope of delivery ....................22 Accessories ......................22 Attachments Technical data ....................23...
-
Page 4: About This Document Inhaltsverzeichnis
➜ Pass the operating manual on to any subsequent owner. The current version of this operating manual can also be found at: https://heidolph-instruments.com/en/service/downloads/operation- manuals#Shakers & Mixers (Hei-MIX Titra- Vibra- Rota- 100) In addition, also observe the local regulations at the installation site. -
Page 5: Symbols And Keywords
About this Document Symbols and keywords Standardized symbols and signal words are used in this operating manual to warn against any dangers and provide important instructions. These instructions must be strictly observed to avoid accidents and damage. The following terms and basic symbols are used: Symbol Additional signal words / explanation Warning... -
Page 6: Safety Instructions
Safety Instructions Safety Instructions General safety instructions EU Declaration of Conformity This device complies with the following EC-Directives*: ▪ 2006/42/EC Machinery Directive ▪ 2014/30/EU Electromagnetic Compatibility Directive *Also see the attachment “EU Declaration of Conformity”. The device has been manufactured according to state-of-the-art technology and in compliance with recognized safety regulations. -
Page 7: Installation / Electrical Safety
▪ Repairs may only be performed by electricians authorised by Heidolph Instruments. ▪ Never operate the device with a damaged power cord. -
Page 8: Modifications To The Device
Safety Instructions ▪ The device is designed for indoor use in dry spaces only and under the following ambient conditions: Ambient temperature 5 - 31 °C at 80 % relative humidity 32 - 40 °C decreasing linearly to a maximum 50 % relative humidity Installation altitude 0 - 2,000 m above sea level Contamination level... -
Page 9: Safety During Use
Safety Instructions Safety during use ➜ Wear the appropriate protective clothing when working on the device (protective glasses and, if necessary, safety gloves). ➜ Do not use the device in potentially explosive areas. The device is not protected against explosion. There is no explosion or ATEX protection available. ➜... -
Page 10: Device Description
Device Description Device Description Device overview Vibramax 100 overall view Clamping rollers (optional) Attachment Platform shaking: (optional) circular vibration orbit 3,0 mm Control panel Vibramax 110 overall view Test tube attachment (optional) Platform shaking: circular vibration orbit 1,5 mm Control panel... -
Page 11: Titramax 100/101/1000 Overall View
Device Description Titramax 100/101/1000 overall view Titramax 100: Orbit 1,5 mm Titramax 1000: Orbit 1,5 mm Titramax 101: Orbit 3,0 mm Microtiter plates (optional) Platform shaking: circular vibration orbit 1,5 / 3 mm Control panel Rotamax 120 overall view Example: petridishes Platform shaking: rotating orbit 20 mm... -
Page 12: Start-Up
Start-Up Start-Up Setting up device Warning: Risk of slipping device! As a result of vibrations generated during operation the device might slide off the table top. The surface must be smooth and clean and should be properly leveled. ➜ Locate the shaker on a stable, horizontal surface. ➜... -
Page 13: Switch Unit On And Off
Start-Up Switch unit on and off The ON/OFF switch is situated on the front panel. Switch unit on ➜ Press the On/Off switch on the upper side. ✓ The green control light switches on. ✓ The unit is switched on. Switch unit off ➜... -
Page 14: Operation Mounting Vessels
Operation Operation Mounting vessels Secure vessels on shaker plate Use optional attachment to secure vessels on shaker plate: ➜ To secure vessels on shaker plate, use optional adaptors (see chapter „Spare parts and accessories” and chapter „Assembly”). ➜ At low shaking speed, low-profile vessels like petri dishes may be placed directly on the non-skid rubber plate. - Page 15 Operation VIBRAMAX 110 / attachment for test tubes ➜ Place a single test tube on the rubber mat by hand and softly push tube downwards. Caution: Possible risk of exertion There is a possible risk of exertion due to physical force required to holding test tube in place.
-
Page 16: Shaking Mode
Operation Shaking mode Warning: Risk of injury! Returning power after a power cut off will restart shaking mode. There is a risk of injury in the vicinity of moving parts of device. Before working with the device or in the vicinity ensure all controls are switched to “0”... -
Page 17: Continuous Mode
Operation When using shakers inside conditioning cabinets, make reference to ambient conditions (see chapter “Safety, Operating company’s obligations”, section “Installation site”). You can choose from two shaking options: ▪ Continuous mode: The unit starts and stops shaking as soon as you switch it on or off. ▪... -
Page 18: Cleaning And Maintenance
To ensure a stable position clean surface and feet with a damp cloth and ethanol regularly. Maintenance The unit is maintenance-free. Any necessary repair must be performed by an authorized Heidolph distributor. Please contact Heidolph Instruments or your local Heidolph Instruments distributor. -
Page 19: Troubleshooting
▪ Check size and shape of plug and compatibility to enlighten your electrical socket ▪ Check circuit breakers Light diode defective Contact your local Heidolph Instruments distributor Unit stops shaking Pre-set timer elapsed Restart timer, if necessary Thermal motor circuit... -
Page 20: Assembly
▪ Fuses must only be replaced by a professional electrician. ▪ Repairs to the device must only be carried out by a qualified electrician approved by Heidolph Instruments. Improper repairs could result in serious dangers. Please contact your specialist dealer if the device needs to be repaired. -
Page 21: Disassembly And Storage
Disassembly and Storage Disassembly and Storage Dismantling, transportation and storage Dismantling Warning: Risk of injury! While the device is plugged in you might be at harm if the device is accidentally switched to ON mode. Prior to dismantling device ensure that the device is switched off and the plug is pulled from the electric socket. -
Page 22: Accessories And Spare Parts
01-006-002-78 EC Declaration of Conformity 01-001-025-06 Power cord depending on country * The product numbers are valid for 230 V devices in the european comunity. Please contact Heidolph Instruments for further product numbers on country specific varieties. Accessories Component Quantity... -
Page 23: Attachments
Attachments Attachments Technical data Plarform shakers Hei-MIX Standard supply voltage 230-240 V 50/60 Hz or 115 V/60 Hz) Device fuses M 1,25 A (230 V) or T 2,0 A (115 V) Protective class (IEC 61140) Protection class IP30 (IEC 60529) Sound pressure level <... -
Page 24: Performance Range / Admissible Load
Attachments Performance range / admissible load Hei-MIX Titramax 100/101 Hei-MIX Vibramax 100 Permissable Undue range range 1000 1100 1200 1300 1350 Speed rpm Hei-MIX Vibramax 110 Permissable Undue range range 1000 1500 2000 2500 Speed rpm Hei-MIX Rotamax 120 Undue... -
Page 25: China Rohs Declaration Of Conformity
Attachments China RoHS Declaration of Conformity... - Page 26 Attachments...
-
Page 27: Service
Questions / Repair work If any aspect of installation, operation or maintenance remains unanswered in the present manual, please get in touch with the following address. For repairs please call Heidolph Instruments or your local authorized Heidolph Instruments distributor. Warning! -
Page 28: Warranty
In the event of a material or manufacturing defect, the device shall be repaired or replaced free of charge under the terms of the warranty. Heidolph Instruments shall not assume liability for any damage incurred as a result of improper handling or transport. -
Page 29: Confirmation Of Condition
If not, which substances has the device come into contact with? Legally binding declaration The customer is aware of being legally liable to Heidolph Instruments for any damages arising from incomplete and incorrect information. Date Signature Company stamp... - Page 30 Inhaltsverzeichnis Inhaltsverzeichnis Inhaltsverzeichnis Zu diesem Dokument Version und Varianten ..................32 Über dieses Handbuch ..................32 Symbole und Signalwörter .................33 Sicherheitshinweise Allgemeine Sicherheitshinweise ................34 EU Konformitätserklärung ................34 Bestimmungsgemäße Verwendung ...............34 Installation / Elektrische Sicherheit ..............35 Qualifikation der Mitarbeiter ................35 Pflichten des Betreibers ..................35 Aufstellort ....................35 Änderungen am Gerät ................36 Sicherheit des Personals ................36...
- Page 31 Inhaltsverzeichnis Reinigung und Wartung Reinigung ......................46 Wartung ......................46 Fehlerbehandlung Störungen und deren Beseitigung ...............47 Montage Elektrischer Anschluss ..................48 Demontage und Lagerung Abbau, Transport und Lagerung ................49 Abbau ......................49 Transport und Lagerung ................49 Ersatzteile und Zubehör Lieferumfang ....................50 Zubehör ......................50 Anhang Technische Daten .....................51 Leistungsbereich / Maximale Belastung ............52 Service...
-
Page 32: Zu Diesem Dokument Inhaltsverzeichnis
Zuwiderhandlungen verpflichten zu Schadenersatz. Weitere Ansprüche bleiben vorbehalten. Version und Varianten Version Diese Anleitung beschreibt Funktion, Betrieb und Bedienung der Plattformschüttler Hei-MIX Titramax 100/101/1000, Vibramax 100/101 und Rotamax 120. Version Änderungsdatum 04/2020 Varianten Das Gerät ist in verschiedenen Ausstattungsvarianten erhältlich. Bestimmte Merkmale oder Funktionen sind nur in bestimmten Ausstattungsvarianten verfügbar. -
Page 33: Symbole Und Signalwörter
Zu diesem Dokument Symbole und Signalwörter In dieser Betriebsanleitung werden standardisierte Symbole und Signalwörter verwendet, um Sie vor Gefahren zu warnen oder Ihnen wichtige Hinweise zu geben. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden. Die folgenden Begriffe und Grundsymbole werden verwendet: Symbol Zusätzliche Signalwörter / Erläuterung Warnzeichen... -
Page 34: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise EU Konformitätserklärung Das Gerät entspricht den folgenden EG-Richtlinien*: ▪ 2006/42/EG Maschinen-Richtlinie ▪ 2014/30/EU EMV-Richtlinie *Siehe hierzu auch beigelegte „EU-Konformitätserklärung”. Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch bestehen beim Installieren, Arbeiten und Instandhalten Gefahren. -
Page 35: Installation / Elektrische Sicherheit
In der Hausinstallation muss ein RCD-Schutzschalter (Fehlerstrom-Schutzschalter) vorhanden sein, der das Gerät im Fehlerfall vom Stromnetz trennt. ▪ Reparaturen dürfen nur von einer durch Heidolph Instruments autorisierten Elektro- fachkraft durchgeführt werden. ▪ Betreiben Sie das Gerät niemals mit einem defekten Netzkabel. -
Page 36: Änderungen Am Gerät
Sicherheitshinweise ▪ Das Gerät darf nur innerhalb von geschlossenen Gebäuden in trockenen Räumen und unter folgenden Umgebungsbedingungen betrieben werden: Umgebungstemperatur 5 - 31 °C bei 80 % relativer Luftfeuchtigkeit 32 - 40 °C linear abnehmend bis maximal 50 % relativer Luftfeuchtigkeit Aufstellhöhe 0 - 2.000 m über NN Verschmutzungsgrad... -
Page 37: Sicherheit Während Der Benutzung
Sicherheitshinweise Sicherheit während der Benutzung ➜ Schützen Sie sich mit passender Kleidung, wenn Sie an dem Gerät arbeiten (Schutzkleidung, Schutzbrille, Schutzhandschuhe). ➜ Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen. Das Gerät ist nicht explosionsgeschützt. Es verfügt über keinen Ex- oder ATEX-Schutz. ➜... -
Page 38: Gerätebeschreibung
Gerätebeschreibung Gerätebeschreibung Geräteübersicht Vibramax 100 Gesamtansicht Spannwalzen (optional) Aufsatz Schüttelplattform (optional) kreisförmig vibrierend Schüttelorbit 3,0 mm Bedienfeld Vibramax 110 Gesamtansicht Reagenzglasaufsatz (optional) Schüttelplattform kreisförmig vibrierend Schüttelorbit 1,5 mm Bedienfeld... -
Page 39: Titramax 100/101/1000 Gesamtansicht
Gerätebeschreibung Titramax 100/101/1000 Gesamtansicht Titramax 100: Orbit 1,5 mm Titramax 1000: Orbit 1,5 mm Titramax 101: Orbit 3,0 mm Mikrotiterplatten (optional) Schüttelplattform kreisförmig vibrierend Bedienfeld Rotamax 120 Gesamtansicht Beispiel Petrischalen (nicht im Zubehör) Schüttelplattform rotierend Schüttelorbit 20 mm Bedienfeld Bedienfeld Analoger Drehknopf Umschalter zum Einstellen der... -
Page 40: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Gerät aufstellen Achtung: Rutschgefahr für das Gerät Durch die Vibration im Betrieb kann das Gerät beginnen, über die Aufstellfläche zu wandern und heruntergleiten. Die Aufstellfläche muss glatt, eben und sauber sein und sollte möglichst in Waage liegen. ➜ Stellen Sie das Gerät auf einer massiven glatten Fläche auf, die in Waage liegt. ➜... -
Page 41: Gerät Ein- Und Ausschalten
Inbetriebnahme Gerät ein- und ausschalten Gerät einschalten ➜ Drücken Sie den EIN-/AUS-Schalter im oberen Bereich. ✓ Im EIN-/AUS-Schalter geht die grüne Netz-Kontrollleuchte an. ✓ Das Gerät ist eingeschaltet. Gerät ausschalten ➜ Drücken Sie den EIN-/AUS-Schalter im unteren Bereich. ✓ Im EIN-/AUS-Schalter geht die grüne Kontrollleuchte aus. -
Page 42: Bedienung
Bedienung Bedienung Gefäße fixieren Fixierung der Gefäße auf dem Schütteltisch ▪ Benutzen Sie zur Fixierung der Gefäße die als Zubehör erhältlichen Aufsätze (siehe Kapitel „Lieferumfang, Zubehör”). ▪ Bei niedriger Schüttelfrequenz können Gefäße wie z.B. Petrischalen auch direkt auf die rutschfeste Gummiplatte gestellt werden. Platzieren Sie einzelne Gefäße mittig. - Page 43 Bedienung VIBRAMAX 110 / Reagenzglasaufsätze ➜ Platzieren Sie ein einzelnes Reagenzglas von Hand und drücken Sie es sanft auf die Gummimatte. Vorsicht: Mögliche Überlastung von Hand und Arm! Je nach Kraftaufwand und Nutzungs- dauer kann das Halten der Probe im Schüttelbetrieb zu Überlastung im Hand- und Armbereich führen .
-
Page 44: Schüttelbetrieb Starten
Bedienung Schüttelbetrieb starten Warnung: Verletzungsgefahr! Bei Netzwiederkehr nach einer Netzunterbrechung wird der Schüttelbetrieb fortgesetzt. Dabei besteht Verletzungsgefahr im Bewe- gungsbereich des Gerätes. Wenn das Gerät nicht in Bewegung ist, vergewissern Sie sich unbedingt, dass alle Bedienelemente auf „0” bzw. „Aus” geschaltet sind, bevor Sie mit dem Gerät oder in seinem Bewegungsbereich arbeiten. -
Page 45: Dauerbetrieb
Bedienung Sie haben 2 Möglichkeiten, den Schüttelbetrieb zu aktivieren. ▪ Dauerbetrieb: Das Gerät läuft, sobald Sie das Gerät einschalten und eine Schüttelfre- quenz wählen. Es stoppt, sobald Sie ausschalten. ▪ Betrieb mit Zeitschaltuhr: Die Zeit für den Schüttelbetrieb kann von 0 bis 120 Minuten eingestellt werden. -
Page 46: Reinigung Und Wartung
Sie diese in regelmäßigen Abständen mit einem feuchten Tuch und Ethanol. Wartung Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt durch einen von Heidolph Instruments autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren Heidolph Händler oder eine Vertretung von Heidolph Instruments. -
Page 47: Fehlerbehandlung
Schütteltisches verringern ▪ Mechanik defekt (Motor Heidolph Instruments brummt) Händler kontaktieren ▪ Elektronik defekt (Motor brummt nicht) Sollte eine Störung auftreten, die Sie mit den oben genannten Hinweisen nicht beseitigen können, informieren Sie bitte unverzüglich Ihren autorisierten Heidolph Instruments Händler. -
Page 48: Montage
Elektrischer Anschluss ▪ Sicherungen dürfen nur von einem konzessionierten Elektrofachmann getauscht werden. ▪ Reparaturen am Gerät dürfen nur von einem durch Heidolph qualifizierten Elektrofachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler. -
Page 49: Demontage Und Lagerung
Demontage & Lagerung Demontage und Lagerung Abbau, Transport und Lagerung Abbau Verletzungsgefahr! Solange das Gerät ans Netz angeschlossen ist, können Sie sich durch versehentliches Einschalten verletzen. Schalten Sie vor dem Geräteabbau das Gerät aus und ziehen Sie den Netzstecker aus der Steckdose. Sorgen Sie dafür, dass das Gerät auf keinen Fall wieder an Strom angeschlossen wird. -
Page 50: Ersatzteile Und Zubehör
Vibramax 100 Aufsatz mit 2 Spannwalzen 549-81000-00 Rotamax 120 Spannwalze zusätzlich 11-008-007-08 Vibramax 110 Reagenzglasaufsatz für 549-82000-00 49 Reagenzgläser, 12 mm Ø Reagenzglasaufsatz für 549-83000-00 36 Reagenzgläser, 16 mm Ø Weiteres Zubehör finden Sie in unserem Gesamtkatalog oder unter: www.heidolph-instruments.com... -
Page 51: Anhang
Anhang Anhang Technische Daten Standard 230-240 V 50/60 Hz oder 115 V/60 Hz) Anschlussspannung Gerätesicherung M 1,25 A (230 V) oder T 2,0 A (115 V) Schutzklasse (IEC 61140) Schutzart (IEC 60529) IP 30 Schalldruckpegel (dB(A)) < 50 (in Anlehnung an IEC 61010) Überhitzungsschutz selbstrücksetzend... -
Page 52: Leistungsbereich / Maximale Belastung
Anhang Leistungsbereich / Maximale Belastung Hei-MIX Titramax 100/101 Hei-MIX Vibramax 100 Zulässiger Unzulässiger Bereich Bereich 1000 1100 1200 1300 1350 Drehzahl U/min Hei-MIX Vibramax 110 Zulässiger Unzulässiger Bereich Bereich 1000 1500 2000 2500 Drehzahl U/min Hei-MIX Rotamax 120 Unzulässiger Bereich Zulässiger... -
Page 53: Service
Haben Sie nach dem Lesen der Betriebsanleitung noch Fragen zu Installation, Betrieb oder Wartung, wenden Sie sich bitte an die im Folgenden genannte Adresse. Bei Reparaturen wenden Sie sich bitte vorab telefonisch an Heidolph Instruments direkt oder an Ihren autorisierten Heidolph Instruments Händler. -
Page 54: Garantieerklärung
Wenn es sich um einen Material- oder Herstellungsfehler handelt, wird Ihnen im Rahmen der Garantie das Gerät kostenfrei repariert oder ersetzt. Für Schäden durch unsachgemäße Behandlung sowie Transportschäden übernimmt Heidolph Instruments keine Garantie. ➜ Bitte informieren Sie Heidolph Instruments, wenn Sie die Garantie in Anspruch nehmen möchten. -
Page 55: Unbedenklichkeitserklärung
Service Unbedenklichkeitserklärung ➜ Unbedenklichkeitserklärung im Reparaturfall kopieren, ausfüllen und an Heidolph Instruments senden. Angaben zum Gerät Artikelnummer Seriennummer Einsende-Grund Wurde das Gerät gereinigt, ggf. dekontaminiert/desinfiziert? Nein Befindet sich das Gerät in einem Zustand, der keine gesundheitlichen Risiken für das Reparaturpersonal darstellt? - Page 56 © Heidolph Instruments GmbH & Co. KG Doc-ID: 01-005-002-34-2c – Ed.: 2020-04-07 Technische Änderungen vorbehalten. Die Betriebsanleitung unterliegt in gedruckter Form keinem Änderungsdienst, der jeweils neueste Ausgabestand steht auf unserer Homepage zum Download zur Verfügung. Subject to change without notice. The printed version of this operating manual is not regularly updated.
