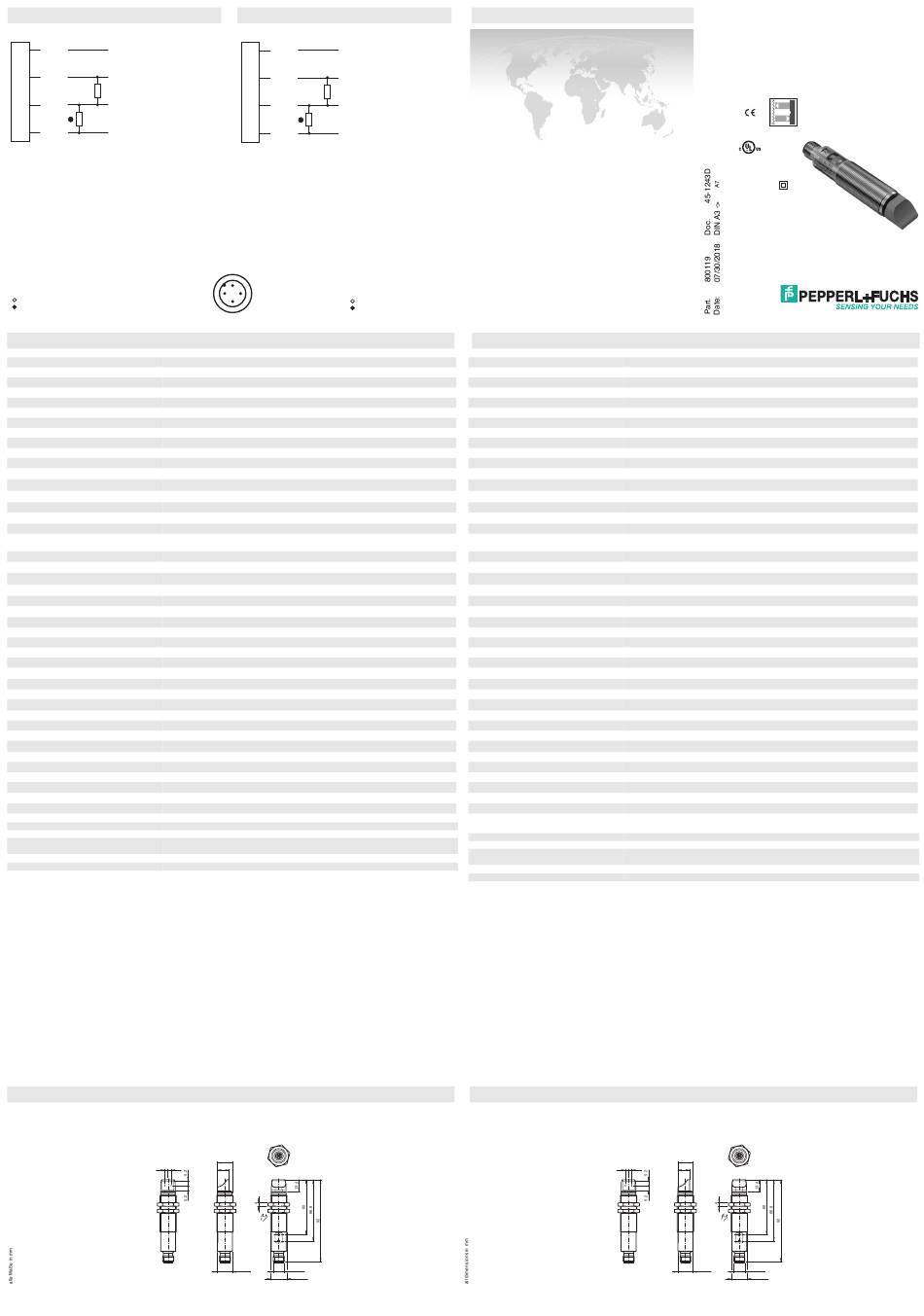

Pepperl+Fuchs VL18-54-MS/32/40a/82b/118 Manual

Elektrischer Anschluss
Option:
/32/82b
1 +UB
Alarm
2
Alarm
3
0 V
4 Q
= Hellschaltung
= Dunkelschaltung
Technische Daten
Allgemeine Daten
Betriebsreichweite 0 ... 3,5 m
Grenzreichweite 4 m
Referenzobjekt Reflektor H50
Lichtsender LED
Lichtart rot, Wechsellicht , 632 nm
Polarisationsfilter ja
Lichtfleckdurchmesser 160 mm im Abstand von 3500 mm
Öffnungswinkel 3 °
Lichtaustritt seitlich
Fremdlichtgrenze 30000 Lux ; gemäß EN 60947-5-2:2007
Hysterese H < 15 %
Kenndaten funktionale Sicherheit
MTTF 700 a
d
Gebrauchsdauer (T ) 20 a
M
Diagnosedeckungsgrad (DC) 0 %
Anzeigen/Bedienelemente
Betriebsanzeige LED grün, blinkend im Kurzschlussfall
Funktionsanzeige LED gelb, leuchtet bei freiem Lichtstrahl , blinkt bei Unterschreiten der Funktionsres-
erve , aus bei Strahlunterbrechung
Bedienelemente Empfindlichkeitseinsteller, Hell-/Dunkel-Umschalter
Elektrische Daten
Betriebsspannung U 10 ... 30 V DC , class 2
B
Leerlaufstrom I < 25 mA
0
Schutzklasse II , Bemessungsspannung ≤ 50 V AC bei Verschmutzungsgrad 1-2 nach IEC 60664-1
Ausgang
Vorausfallausgang 1 PNP, inaktiv bei Unterschreiten der Funktionsreserve
Schaltungsart hell-/dunkelschaltend, umschaltbar
Signalausgang 1 PNP-Ausgang, kurzschlussfest, verpolsicher, offener Kollektor
Schaltspannung 30 V DC
Schaltstrom max. 200 mA
Spannungsfall U ≤ 2,5 V DC
d
Schaltfrequenz f 500 Hz
Ansprechzeit 1 ms
Umgebungsbedingungen
Umgebungstemperatur -25 ... 70 °C (-13 ... 158 °F)
Lagertemperatur -30 ... 70 °C (-22 ... 158 °F)
Relative Luftfeuchtigkeit 90 % , nicht kondensierend
Mechanische Daten
Schutzart IP67
Anschluss Gerätestecker M12 x 1, 4-polig
Material
Gehäuse Messing, vernickelt
Lichtaustritt PMMA
Masse 60 g
Normen- und Richtlinienkonformität
Richtlinienkonformität EMV-Richtlinie 2004/108/EG
Normenkonformität
EN 60947-5-2:2007
Produktnorm
IEC 60947-5-2:2007
Zulassungen und Zertifikate
UL-Zulassung cULus Listed, Type 1 enclosure
CCC-Zulassung Produkte, deren max. Betriebsspannung ≤36 V ist, sind nicht zulassungspflichtig und
daher nicht mit einer CCC-Kennzeichnung versehen.
Sicherheitshinweise:
• Vor der Inbetriebnahme Betriebsanleitung lesen
• Anschluss, Montage und Einstellung nur durch Fachpersonal
• Kein Sicherheitsbauteil gemäß EU-Maschinenrichtlinie
Abmessungen
3.5 3.5
Electrical connection
Option: /32/82b
1
+UB
Alarm
2
Alarm
3
0 V
4 Q
1
2 4
= Light on
= Dark on
3
ø 16.8
12.9
24
ø 16.6
M12 x 1
M18 x 1
Adressen/Addresses
Pepperl+Fuchs GmbH
68301 Mannheim · Germany
Tel. +49 621 776-4411
Fax +49 621 776-27-4411
E-mail: fa-info@de.pepperl-fuchs.com
Worldwide Headquarters
Pepperl+Fuchs GmbH · Mannheim · Germany
E-mail: fa-info@de.pepperl-fuchs.com
USA Headquarters
Pepperl+Fuchs Inc. · Twinsburg · USA
E-mail: fa-info@us.pepperl-fuchs.com
Asia Pacific Headquarters
Pepperl+Fuchs Pte Ltd · Singapore
E-mail: fa-info@sg.pepperl-fuchs.com
Company Registration No. 199003130E
www.pepperl-fuchs.com
Technical data
General specifications
Effective detection range 0 ... 3.5 m
Threshold detection range 4 m
Reference target H50 reflector
Light source LED
Light type modulated visible red light , 632 nm
Polarization filter yes
Diameter of the light spot 160 mm at a distance of 3500 mm
Angle of divergence 3 °
Optical face lateral
Ambient light limit 30000 Lux ; according to EN 60947-5-2:2007
Hysteresis H < 15 %
Functional safety related parameters
MTTF 700 a
d
Mission Time (T ) 20 a
M
Diagnostic Coverage (DC) 0 %
Indicators/operating means
Operation indicator LED green, flashes in case of short-circuit
Function indicator LED yellow, light with free light beam , flashes when falling short of the stability control
, OFF when light beam is interrupted
Control elements Sensitivity adjuster, light/dark switch
Electrical specifications
Operating voltage U 10 ... 30 V DC , class 2
B
No-load supply current I < 25 mA
0
Protection class II , rated voltage ≤ 50 V AC with pollution degree 1-2 according to IEC 60664-1
Output
Pre-fault indication output 1 PNP, inactive when falling short of the stability control
Switching type light/dark on, switchable
Signal output 1 PNP output, short-circuit protected, reverse polarity protected, open collector
Switching voltage 30 V DC
Switching current max. 200 mA
Voltage drop U ≤ 2.5 V DC
d
Switching frequency f 500 Hz
Response time 1 ms
Ambient conditions
Ambient temperature -25 ... 70 °C (-13 ... 158 °F)
Storage temperature -30 ... 70 °C (-22 ... 158 °F)
Relative humidity 90 % , noncondensing
Mechanical specifications
Degree of protection IP67
Connection 4-pin, M12 x 1 connector
Material
Housing brass, nickel-plated
Optical face PMMA
Mass 60 g
Compliance with standards and direc-
tives
Directive conformity EMC Directive 2004/108/EC
Standard conformity
EN 60947-5-2:2007
Product standard
IEC 60947-5-2:2007
Approvals and certificates
UL approval cULus Listed, Type 1 enclosure
CCC approval CCC approval / marking not required for products rated ≤36 V
Security Instructions:
• Read the operating instructions before attempting commissioning
• Installation, connection and adjustments should only be undertaken by specialist personnel
• Not a safety component in accordance with the EU Machinery Directive
Dimensions
3.5 3.5
Reflexionslichtschranke
mit Gerätestecker M12 x 1, 4-polig
Retroreflective sensor
with 4-pin, M12 x 1 connector
VL18-54-MS/32/40a/82b/118
ø 16.8
12.9
24
ø 16.6
M12 x 1
M18 x 1
