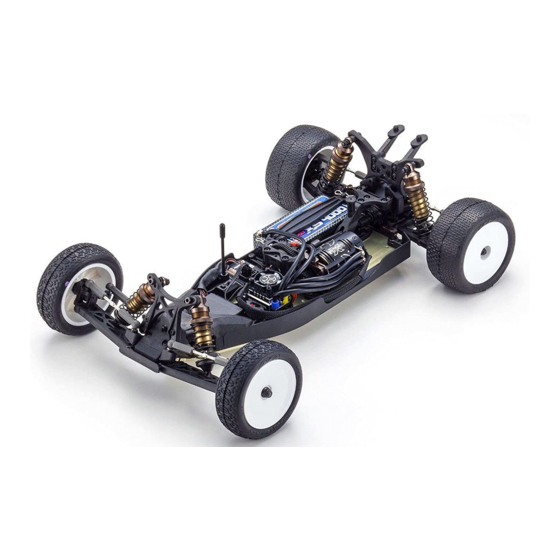

Kyosho Ultima RZ6 Conversion Set Assembly Instructions Manual

※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly!
アルティマRZ6コンバージョンセット
ULTIMA RZ6 CONVERSION SET
お買い上げありがとうございます。ご使用前にこの説明書とアルティマRB6の取扱説明書を合わせてお読み下さい。
Thank you for purchasing this product. Before installation, please carefully read and follow the instructions on this sheets in conjunction with the
instruction manual of the ULTIMA RB6.
お手持ちのアルティマRB6の説明書を参考に各パートを分解してください。
Disassemble each part of the chassis referring to the instruction manual of your ULTIMA RB6.
ビス類は、基本的に取り外したものを使用しますので無くさないように注意してください。
Please keep the screws and nuts as they will be used when re-assembling.
●説明書に使われているマーク
Symbols used throughout
the instruction sheet.
可動するように組立てる。
Ensure smooth non-binding
movement while assembling.
をカットする。
Cut off shaded portion.
1
フロント
Front Section
1-S33015H
3x15mm(F/H)
1-S33015H
3x15mm(F/H)
注意して組立てる所。
仮止め。
Tentatively tighten.
Pay close attention here!
グリスを塗る。
番号の順に組立てる。
Apply grease.
Assemble in the
specified order.
別購入品。
左側用。
Must be purchased
For Left.
separately!
前
Front
1-S33008H
3x8mm(F/H)
INSTRUCTION SHEET
原寸図
True-to-scale diagram.
x2
２セット組立てる。 （例）
Assemble as many times
as specified.
右側用。
For Right.
LA356
UMW731
1-S33008H
3x8mm(F/H)
取扱説明書
No.UMW730
左右同じように組立てる。
Assemble left and
right sides the same way.
向きに注意。
Note the direction
2mmの穴をあける。 （ 例）
Drill holes with the
2mm
specified diameter.
1
3 x 8mm
サラヘックスビス
F/H Hex Screw
2
