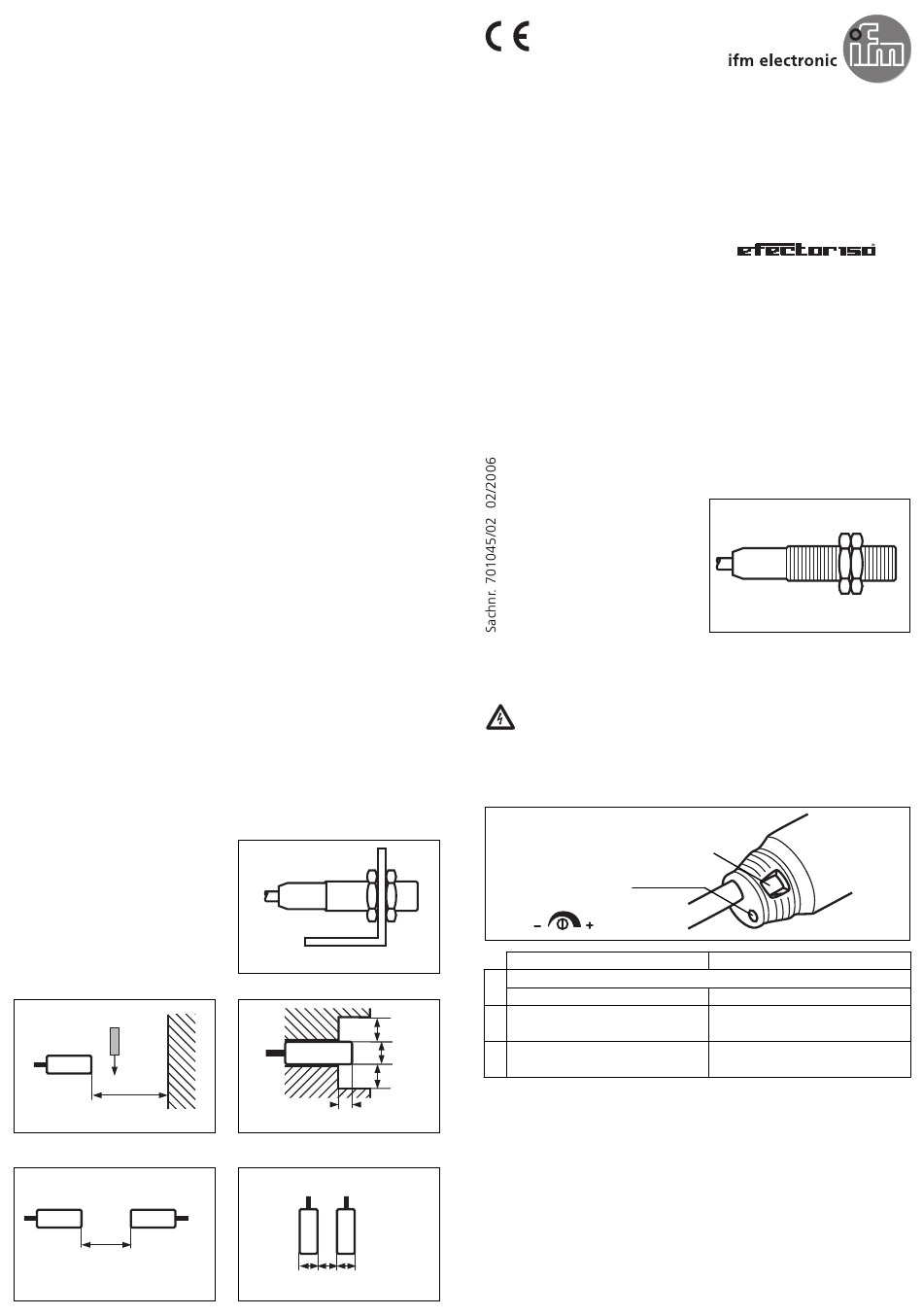

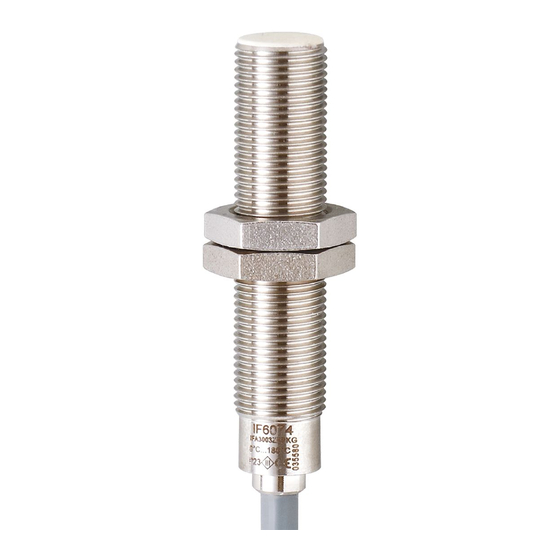

IFM Electronic Efector 150 KG Installation Instructions

Bestimmungsgemäße Verwendung
Der Näherungsschalter erfaßt berührungslos Metalle, nahezu alle
Kunststoffe, Glas, Keramik, Holz, Papier, Öle, Fette, Wasser und alle
wasserhaltigen Materialien und meldet sie durch ein Schaltsignal.
Nennschaltabstand (Sn) 8mm; (Messung auf geerdete Metallplatte und
Wasser; bei anderen Materialien kürzer).
Montage
Bauen Sie das Gerät mit Hilfe
einer Montagehalterung ein.
Sichern Sie es mit den mitgelie-
ferten Muttern gegen Loslösen.
Einbau nichtbündig.
Freiräume an der aktiven Fläche:
3 x S
n
Mindestabstände bei Montage mehrerer Schalter gleichen Typs:
3x S
n
D
D
D
2 x S
n
D D D
Elektrischer Anschluß
Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät
nach den Angaben auf dem Typenschild an.
Adernfarben: BN = braun, BU = blau, BK = schwarz.
Justierung
Einstellpotentiometer
Schaltabstand
Schließer
Bringen Sie das zu erfassende Material in den sicheren Schaltbereich
1
.
→ LED leuchtet auf.
Verringern Sie den Schaltabstand,
2
.
bis die LED verlischt.
Erhöhen Sie den Schaltabstand,
3
.
bis die LED aufleuchtet.
Erhöhen Sie den Schaltabstand nicht über Sn hinaus!
Betrieb
Prüfen Sie, ob der Schalter sicher funktioniert: Die LED leuchtet bei
durchgeschaltetem Ausgang.
Der Betrieb des Näherungsschalters ist wartungsfrei. Für einwandfrei-
es Funktionieren ist zu beachten:
• Die aktive Fläche und der Freiraum sollten von Ablagerungen und
Fremdkörpern freigehalten werden; insbesondere bei Montage mit
aktiver Fläche nach oben.
• Geräte mit hoher Nahfeldstärke (z. B. Sprechfunkgeräte) nicht in
unmittelbarer Nähe des Näherungsschalters betreiben.
Montageanleitung
Installation Instructions
Notice de Montage
Kapazitiver
Näherungsschalter KG
Capacitive proximity
switch KG
Détecteur de proximité
capacitif KG
LED
Öffner
→ LED verlischt.
Verringern Sie den Schaltabstand,
bis die LED aufleuchtet.
Erhöhen Sie den Schaltabstand,
bis die LED verlischt.
