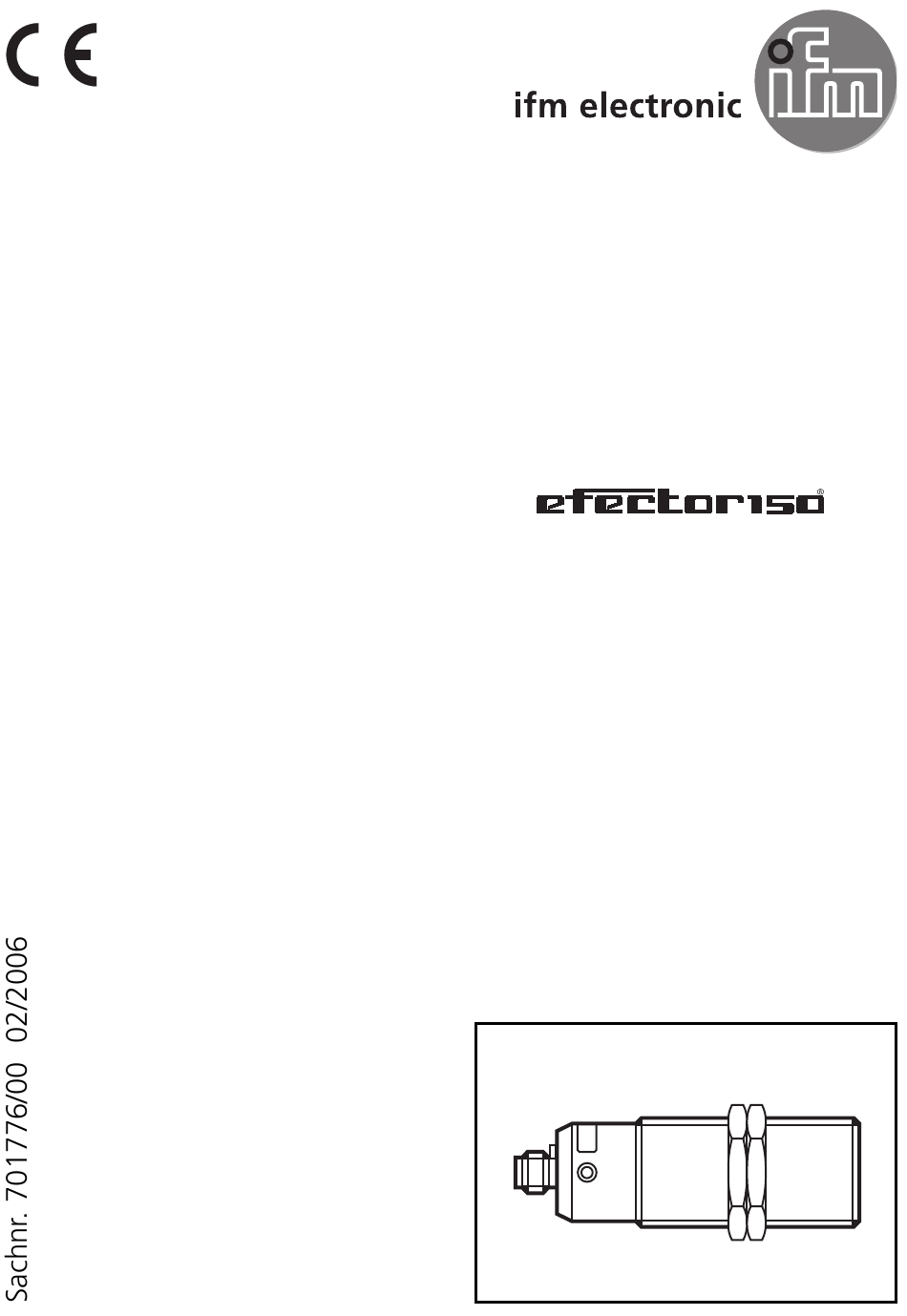

- Page 1 Bedienungsanleitung Operating instructions Notice utilisateurs Kapazitiver Niveauschalter Capacitive level switch Détecteur de niveau capacitif...
-
Page 2: Table Of Contents
Inhalt Seite Bestimmungsgemäße Verwendung ------------------------------------ 2 Montage ---------------------------------------------------------------------- 3 Elektrischer Anschluß ------------------------------------------------------ 3 Bedienung -------------------------------------------------------------------- 4 Programmieren ------------------------------------------------------------------5 Inbetriebnahme/Betrieb ---------------------------------------------------- 8 Aktive Fläche LEDs rot, gelb, grün Gewindehülse Programmiertaste Bestimmungsgemäße Verwendung • Kapazitiver Niveauschalter zur Überwachung von Füllständen trockender Schüttgüter und Flüssigkeiten, vorzugsweise von Kunst- stoffgranulaten •... -
Page 3: Montage
Montage Montieren Sie den Niveauschalter wie abgebildet. Nicht medienberührend Medienberührend (nur für nichtmetallische Behälter) Elektrischer Anschluß Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät an (siehe Typenschild). p-schaltend (Typ FPKG) n-schaltend (Typ FNKG) Einstellung der Ausgangsfunktion als Öffner oder Schließer Der Schaltausgang des Gerätes kann als Öffner- oder Schließerkontakt betrieben werden. -
Page 4: Bedienung
Funktionskontrollausgang/Programmiereingang (FC-OUT/CAL, pin 2) Dies ist eine bidirektionale Leitung. • Als Funktionskontrollausgang verwendet können Ausgangssignale des Gerätes ausgewertet werden • Als Programmiereingang verwendet können Bedienvorgänge aus- gelöst werden (siehe Kap. Bedienung) Signale am Funktionskontrollausgang Zustand Signal Funktionskontrolle Funktionskontrollausgang ist leitend Abgleichfehler Funktionskontrollausgang wechselt mit 8Hz zwischen leitendem und gesperrtem... -
Page 5: Programmieren
Programmieren Übersicht über die Modi und ihre Grundfunktionen: • Betriebsmodus: Normaler Arbeitsbetrieb, in diesem Modus sind alle normalen Sensorfunktionen aktiv • Abgleichmodus: Einstellung der Schaltschwelle durch Leer- und Voll- abgleich • Sperrmodus: Verriegeln und Entriegeln des Gerätes zur Vermeidung von Manipulationen möglich Leerabgleich Das Gerät muß... - Page 6 Vollabgleich Nach dem Leerabgleich soll, wenn möglich, der Vollzustand hergestellt werden, so daß das Gerät schaltet. Drücken Sie die Programmiertaste, bis die grüne LED schnell blinkt 5 ... 10 s (= Gerät ist im Abgleichmodus). Die LED blinkt zunächst langsam (ca. 1 Hz), nach 5 s blinkt sie doppelt so schnell (ca.
- Page 7 verlischt die grüne LED kurzzeitig, zeigt aber danach keine weitere Reaktion. Entriegeln min. 10 s Drücken Sie die Programmiertaste mind. 10 s. Die grüne LED verlischt kurzzeitig, leuchtet dann wieder und verlischt nach insgesamt 10s. Das Gerät ist wieder entriegelt und die LEDs zei- gen den aktuellen Betriebszustand an.
-
Page 8: Inbetriebnahme/Betrieb
Weitere Fehlerarten: • Elektronischer Fehler oder Beschädigung des Gerätes im Sensorbe- reich. • Interner Fehler (kann nur durch Aus- und wieder Einschalten der Betriebsspannung gelöscht werden, Hardware-Reset) Inbetriebnahme/Betrieb Prüfen Sie, ob das Gerät sicher funktioniert. Bringen Sie dazu den Sen- sor durch geeignete Maßnahmen zum Ansprechen. -
Page 9: Function And Features
Contents Page Function and features ------------------------------------------------------ 9 Mounting -------------------------------------------------------------------- 10 Electrical connection ------------------------------------------------------ 10 Operation -------------------------------------------------------------------- 11 Programming--------------------------------------------------------------------12 Set-up / operation ----------------------------------------------------------15 sensing face LEDs red, yellow, green threaded sleeve programming pushbutton Function and features • Capacitive level switch for monitoring levels of liquids and dry bulk material, preferably plastic granulates •... -
Page 10: Mounting
Mounting Mount the level switch as shown. Not in contact with the medium In contact with the medium (only for non-metallic tanks) Electrical connection Disconnect the installation from power. Connect the unit (see type label). p-switching (type FPKG) n-switching (type FNKG) Setting the output function as normally closed or normally open The switching output of the unit can be operated as normally closed or normally open. -
Page 11: Operation
Function check output /programming input (FC-OUT/CAL, pin 2) This is a bidirectional wire. • When used as function check output, output signals of the unit can be evaluated • When used as programming input, operations can be performed (see Operation). Signals on the function check output Status Signal... -
Page 12: Programming
Programming Overview of the modes and their basic functions: • Operating mode: Normal working mode, in this mode all normal sensor functions are active. • Adjustment mode: Setting of the switching threshold by empty and full adjustment • Locking mode: Locking and unlocking of the unit possible to avoid tampering Empty adjustment The unit must be adjusted after installation in the empty tank (empty... - Page 13 Full adjustment After empty adjustment the full state is to be achieved, if possible, so that the unit switches. Press the programming pushbutton until the green LED flashes quickly 5 ... 10 s (= unit in the adjustment mode). The LED first flashes slowly (about 1 Hz), after 5s it flashes double as quickly (about 2 Hz).
- Page 14 Unlocking min. 10 s Press the programming pushbutton for min. 10s. The green LED goes out briefly, then lights again and goes out after 10s. The unit is unlocked again and the LEDs indi- cate the current operating state. When the programming pushbutton is released the unit is unlocked and all programming functions are active again.
-
Page 15: Set-Up /Operation
Further errors: • Electronic fault or sensing zone of the unit damaged • Internal fault (can only be deleted by power off and then power on again, hardware reset) Set-up /Operation Check the safe functioning of the unit. To do so, bring about a sensor response by taking suitable measures. -
Page 16: Fonctionnement Et Caractéristiques
Contenu Page Fonctionnement et caractéristiques ------------------------------------ 16 Montage -------------------------------------------------------------------- 17 Raccordement électrique-------------------------------------------------- 17 Manipulation ---------------------------------------------------------------- 18 Programmation ----------------------------------------------------------------19 Mise en service / Fonctionnement -------------------------------------- 22 face active LED rouge, jaune, verte bouton-poussoir de programmation tube fileté Fonctionnement et caractéristiques • Détecteur de niveau capacitif pour contrôler les niveaux de liquides et de matières en vrac sèches, de préférence de granulés plastiques •... -
Page 17: Montage
Montage Monter le détecteur de niveau selon l'illustration. Sans contact avec le fluide En contact avec le fluide (seulement pour des cuves non métalliques) Raccordement électrique Mettre l'installation hors tension. Raccorder le détecteur (voir l'étiquette). A commutation positive (Typ FPKG) A commutation négative (Typ FNKG) Réglage de la fonction de sortie en normalement fermé... -
Page 18: Manipulation
Sortie contrôle de fonction/entrée de programmation (FC-OUT/CAL, broche 2) Ceci est un fil bidirectionnel. • En cas d'emploi comme sortie contrôle de fonction, les signaux de sortie de l'appareil peuvent être évalués. • En cas d'emploi comme entrée de programmation, les opérations de manipulation peuvent être effectuées (voir Manipulation) Signaux sur la sortie contrôle de fonction Etat... -
Page 19: Programmation
Programmation Aperçu des modes et de leurs fonctions de base: • ode de fonctionnement: Mode de travail normal, dans ce mode, toutes les fonctions standards du détecteur sont actives. • Mode de réglage: Réglage du seuil de commutation en effectuant le réglage vide et plein •... - Page 20 Réglage plein Après le réglage vide, le réglage plein doit être réalisé, si possible, de façon à ce que l'appareil commute. Appuyer sur le bouton-poussoir de program- 5 ... 10 s mation jusqu'à ce que la LED verte clignote rapidement (= appareil est en mode de réglage). La LED clignote d'abord lentement (env.
- Page 21 Déverrouiller Appuyer sur le bouton-poussoir de programma- min. 10 s tion pendant min. 10s. La LED verte s'éteint brièvement, ensuite est allumée de nouveau et s'éteint après 10s. L'appareil est de nouveau déverrouillé et les LED indiquent l'état de fonctionnement actuel. Si le bouton-poussoir de programmation est relâché, l'appareil est déverrouillé...
-
Page 22: Mise En Service/Fonctionnement
D'autres erreurs: • Défaut électronique ou endommagement de l'appareil dans la zone de détection. • Défaut interne (peut seulement être effacé par la mise hors tension et de nouveau sous tension, reset hardware) Mise en service/Fonctionnement Vérifier le bon fonctionnement de l'appareil. Pour ce faire, provoquer la réponse du détecteur en prenant des mesures appropriées.
