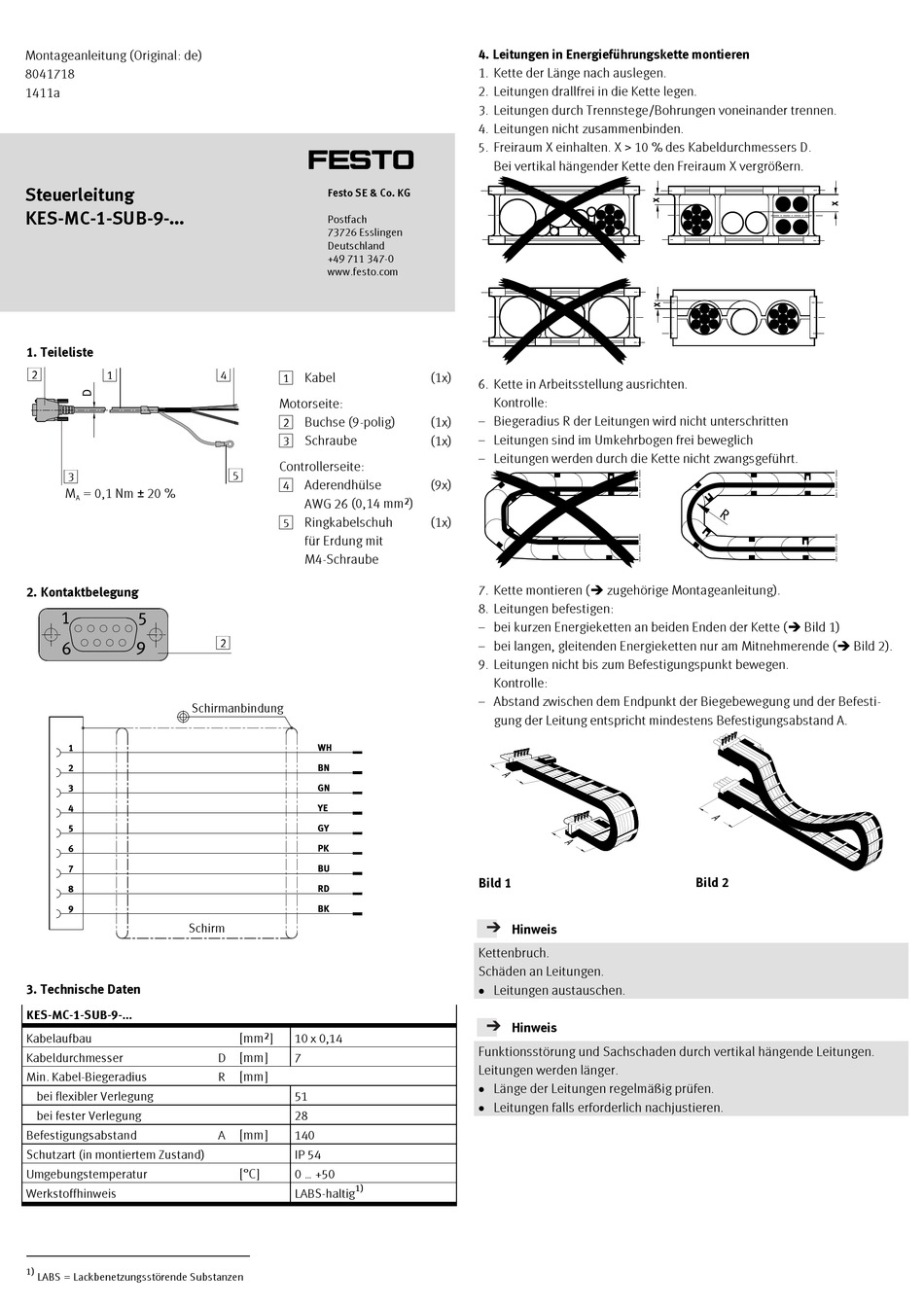

Festo KES-MC-1-SUB-9 Series Assembly Instructions

Montageanleitung (Original: de)
8041718
1411a
Steuerleitung
KES-MC-1-SUB-9-...
1. Teileliste
2
1
7428d_1
3
_
M = 0,1 Nm 20 %
A
2. Kontaktbelegung
7428d_3
Schirmanbindung
Schirm
3. Technische Daten
KES-MC-1-SUB-9-...
Kabelaufbau
Kabeldurchmesser
Min. Kabel-Biegeradius
bei flexibler Verlegung
bei fester Verlegung
Befestigungsabstand
Schutzart (in montiertem Zustand)
Umgebungstemperatur
Werkstoffhinweis
1)
LABS = Lackbenetzungsstörende Substanzen
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
4
1 Kabel
Motorseite:
2 Buchse (9-polig)
3 Schraube
Controllerseite:
5
4 Aderendhülse
AWG 26 (0,14 mm²)
5 Ringkabelschuh
für Erdung mit
M4-Schraube
2
[mm²]
10 x 0,14
[mm]
D 7
[mm]
R
51
28
A [mm] 140
IP 54
[°C] 0 ... +50
1)
LABS-haltig
4. Leitungen in Energieführungskette montieren
1. Kette der Länge nach auslegen.
2. Leitungen drallfrei in die Kette legen.
3. Leitungen durch Trennstege/Bohrungen voneinander trennen.
4. Leitungen nicht zusammenbinden.
5. Freiraum X einhalten. X , 10 % des Kabeldurchmessers D.
Bei vertikal hängender Kette den Freiraum X vergrößern.
7435d_3
(1x)
6. Kette in Arbeitsstellung ausrichten.
Kontrolle:
– Biegeradius R der Leitungen wird nicht unterschritten
(1x)
– Leitungen sind im Umkehrbogen frei beweglich
(1x)
– Leitungen werden durch die Kette nicht zwangsgeführt.
(9x)
(1x)
7435d_4
7. Kette montieren ( zugehörige Montageanleitung).
8. Leitungen befestigen:
– bei kurzen Energieketten an beiden Enden der Kette ( Bild 1)
– bei langen, gleitenden Energieketten nur am Mitnehmerende ( Bild 2).
9. Leitungen nicht bis zum Befestigungspunkt bewegen.
Kontrolle:
7428d_2
– Abstand zwischen dem Endpunkt der Biegebewegung und der Befesti-
gung der Leitung entspricht mindestens Befestigungsabstand A.
Bild 1
7435d_2
Hinweis
Kettenbruch.
Schäden an Leitungen.
 Leitungen austauschen.
Hinweis
Funktionsstörung und Sachschaden durch vertikal hängende Leitungen.
Leitungen werden länger.
 Länge der Leitungen regelmäßig prüfen.
 Leitungen falls erforderlich nachjustieren.
Bild 2
7435d_1
