Benutzerinformation
SG60; SG120
Seilzuggeber inkremental, absolut
DEUTSCH
1. Gewährleistungshinweise
• Lesen Sie vor der Montage und der Inbetriebnahme
dieses Dokument sorgfältig durch. Beachten Sie zu
Ihrer eigenen Sicherheit und der Betriebssicherheit
alle Warnungen und Hinweise.
• Ihr Produkt hat unser Werk in geprüftem und be-
triebsbereitem Zustand verlassen. Für den Betrieb
gelten die angegeben Spezifikationen und die
Angaben auf dem Typenschild als Bedingung.
• Garantieansprüche gelten nur für Produkte der
Firma SIKO GmbH. Bei dem Einsatz in Verbindung
mit Fremdprodukten besteht für das Gesamtsystem
kein Garantieanspruch.
• Reparaturen dürfen nur im Werk vorgenommen
werden. Für weitere Fragen steht Ihnen die Firma
SIKO GmbH gerne zur Verfügung.
2. Identifikation
Das Typenschild zeigt den Gerätetyp mit Varianten-
nummer. Die Lieferpapiere ordnen jeder Varianten-
nummer eine detaillierte Bestellbezeichnung zu.
z.B. SG120-0023
3. Mechnische Montage
Die Montage darf nur gemäß der angegebenen IP-
Schutzart vorgenommen werden. Das System muss
ggfs. zusätzlich gegen schädliche Umwelteinflüs-
SG60; SG120 Datum 15.11.2010
Varianten-Nr.
Geräte-Typ
se, wie z.B. Spritzwasser, Staub, Schläge, Tempe-
ratur geschützt werden.

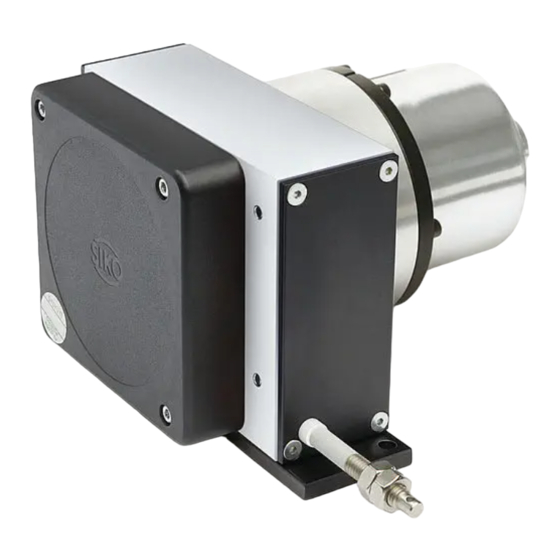

Der Seilzuggeber ist ein hochwertiges Messsystem
für den Anbau auf eine ebene Montagefläche (Abb.
1).
• Entfernen Sie den als Transportsicherung ange-
brachten Kabelbinder (1).
• Zwei Durchgangslöcher dienen zur Befestigung
auf der Montagefläche (2).

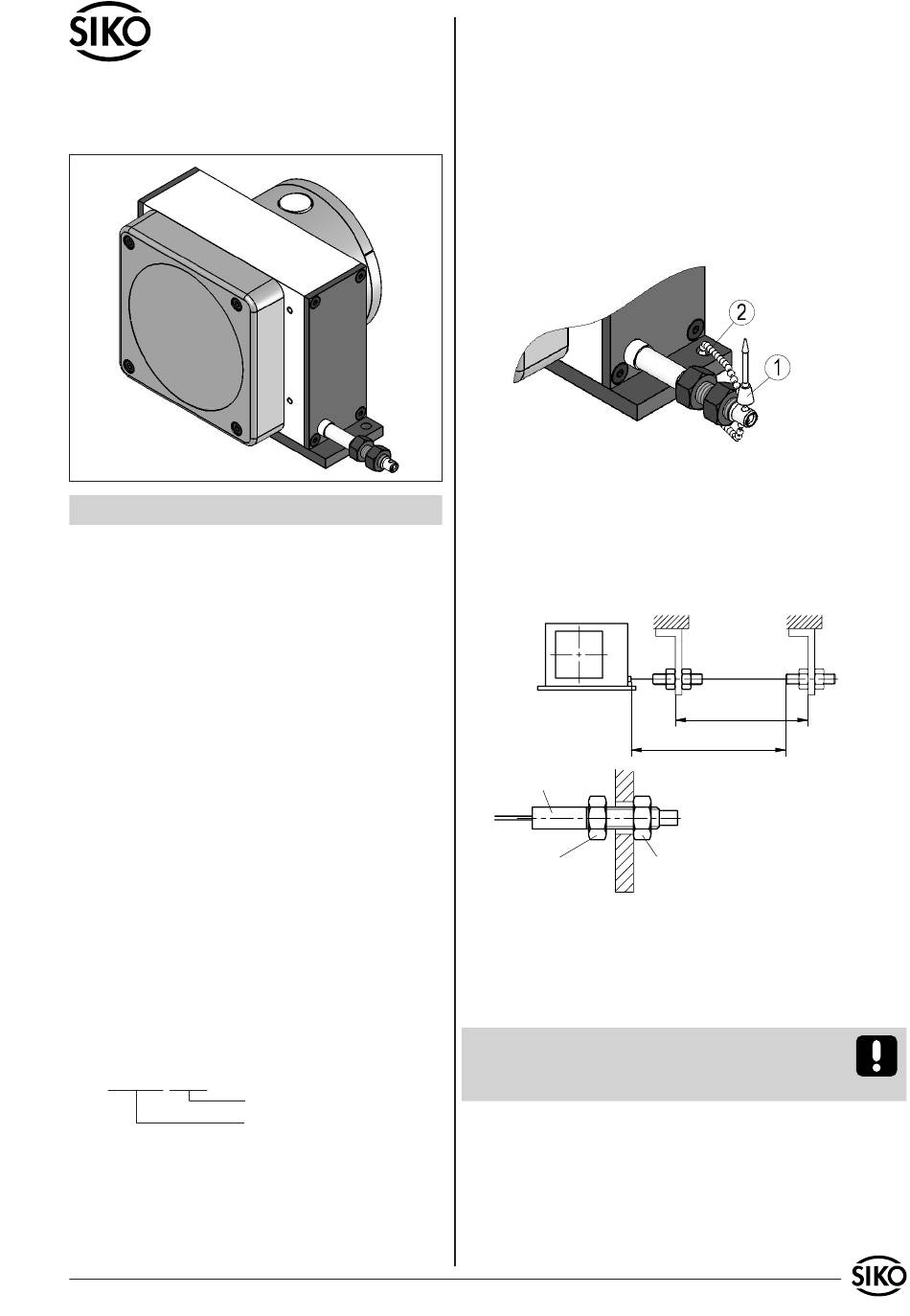

Abb. 1: Montage
• Nach der Befestigung des Seilzuggebers ist die
maximale Auszugslänge zu prüfen (Abb. 2). Das
Seilabschluss-Stück bzw. das Seil muss dazu bis
an die vorgesehene Befestigungsstelle ausgezo-
gen werden. Das Seil darf dabei nicht verdreht
werden.
Seilaufnahme
Kontermutter
Seil beim Befestigen
nicht verdrehen!
Abb. 2: Prüfung Auszugslänge
• Wenn die Auszugslänge den Anforderungen ent-
spricht kann die Seilaufnahme montiert werden in
dem die Kontermuttern festgezogen werden.
Achtung! Das Seil darf nicht über die angegebene
max. Auszugslänge ausgezogen werden. Die Seil-
aufnahme darf nicht verdreht werden.
Handhabung des Seils
Das Seil muss lotrecht zum Seilausgang geführt
werden (Abb. 2).
Das Seil darf nicht lose zurückschnellen, es muss
in jeder Situation und Bewegung, durch die Feder-
kraft der Seiltrommel, gespannt sein.
Art.Nr. 84105
Messbereich
max. Auszugslänge
Einstellmutter
Änd. Stand 400/10 1
