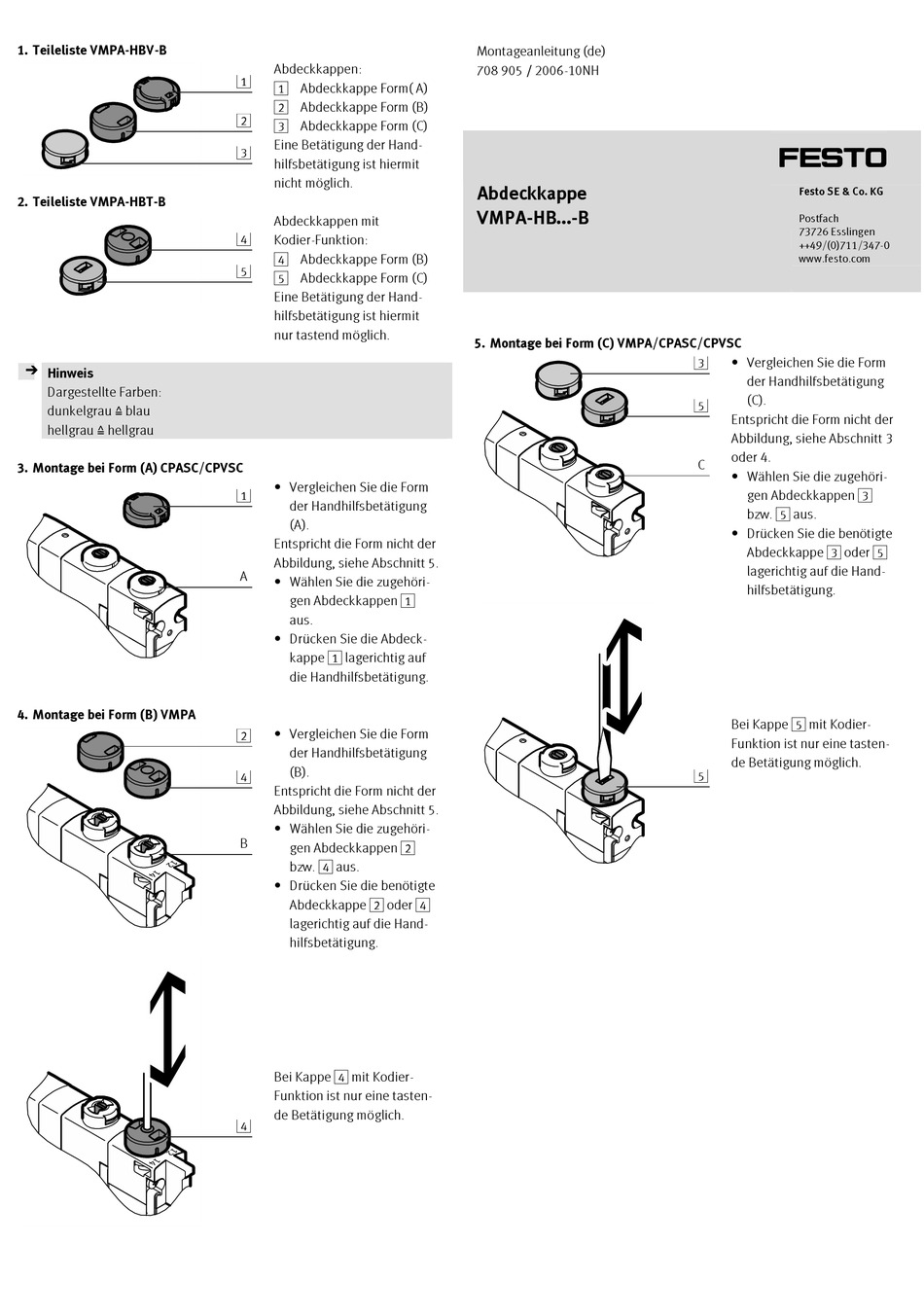

Festo VMPA-HB B Series Assembly Instructions

1. Teileliste VMPA-HBV-B
10209d_1
2. Teileliste VMPA-HBT-B
10209d_2
Hinweis
Dargestellte Farben:
dunkelgrau Z blau
hellgrau Z hellgrau
3. Montage bei Form (A) CPASC/CPVSC
10209d_5
4. Montage bei Form (B) VMPA
10209d_4
10209d_7
Abdeckkappen:
1
1 Abdeckkappe Form( A)
2 Abdeckkappe Form (B)
2
3 Abdeckkappe Form (C)
Eine Betätigung der Hand-
3
hilfsbetätigung ist hiermit
nicht möglich.
Abdeckkappen mit
4
Kodier-Funktion:
4 Abdeckkappe Form (B)
5
5 Abdeckkappe Form (C)
Eine Betätigung der Hand-
hilfsbetätigung ist hiermit
nur tastend möglich.
• Vergleichen Sie die Form
1
der Handhilfsbetätigung
(A).
Entspricht die Form nicht der
Abbildung, siehe Abschnitt 5.
A
• Wählen Sie die zugehöri-
gen Abdeckkappen 1
aus.
• Drücken Sie die Abdeck-
kappe 1 lagerichtig auf
die Handhilfsbetätigung.
• Vergleichen Sie die Form
2
der Handhilfsbetätigung
(B).
4
Entspricht die Form nicht der
Abbildung, siehe Abschnitt 5.
• Wählen Sie die zugehöri-
B
gen Abdeckkappen 2
bzw. 4 aus.
• Drücken Sie die benötigte
Abdeckkappe 2 oder 4
lagerichtig auf die Hand-
hilfsbetätigung.
Bei Kappe 4 mit Kodier-
Funktion ist nur eine tasten-
de Betätigung möglich.
4
Montageanleitung (de)
708 905 / 2006-10NH
Abdeckkappe
VMPA-HB...-B
5. Montage bei Form (C) VMPA/CPASC/CPVSC
10209d_3
10209d_6
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
++49/(0)711/347-0
www.festo.com
• Vergleichen Sie die Form
3
der Handhilfsbetätigung
(C).
5
Entspricht die Form nicht der
Abbildung, siehe Abschnitt 3
oder 4.
C
• Wählen Sie die zugehöri-
gen Abdeckkappen 3
bzw. 5 aus.
• Drücken Sie die benötigte
Abdeckkappe 3 oder 5
lagerichtig auf die Hand-
hilfsbetätigung.
Bei Kappe 5 mit Kodier-
Funktion ist nur eine tasten-
de Betätigung möglich.
5
