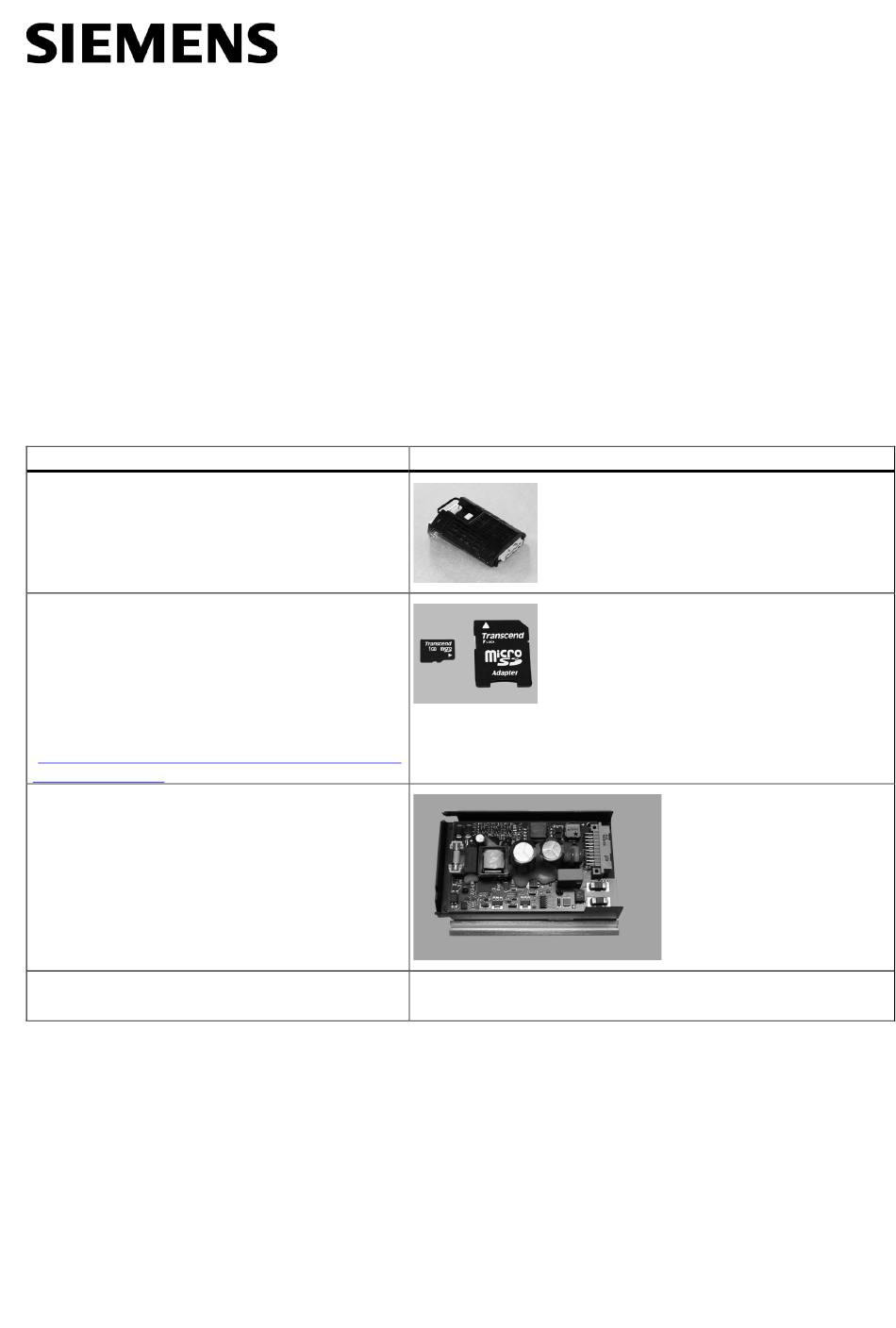

FC430 upgrade instructions - Compact
Product Information
Introduction
The purpose of these upgrade instructions is to assist technicians in upgrading the FC430 system from sales release 1 (HW
revision 1 and FW version 3.00.0*-**).
The instructions are aimed at service and maintenance technicians.
Items supplied
FC430 upgrade package for compact systems, A5E34574738, contains the following components:
Component
SITRANS FCS400 Sensor cassette
4 GB micro SD card (SensorFlash) with Micro SD
card adapter containing:
Firmware bundle
•
FC430 Upgrade instructions - Compact
•
Note: Firmware bundle and upgrade instructions may
also be downloaded from the Intranet at:
(http://support.automation.siemens.com/WW/view/en
/60666565/133300)
Power supply unit
FC430 Upgrade instructions - Compact
Order number: A5E33310535
FC430 upgrade package for compact version
© Siemens AG 2014 - 2016. All rights reserved
A5E33310535-AG, 06/2016
1
