Siemens SITRANS F Compact Operating Instructions

Coriolis flowmeters; with hart (7me4613, 7me4603, 7me4623, 7me4713)
Hide thumbs Also See for SITRANS F:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual See also: Programming Manual, Function Manual
SITRANS F
Coriolis Flowmeters

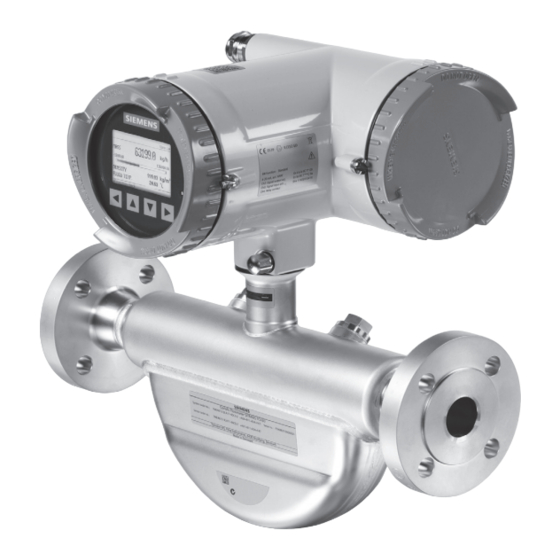

SITRANS FC430 with HART
Compact Operating Instructions
Edition
12/2013
Answers for industry.

Advertisement

Table of Contents
loading

Related Manuals for Siemens SITRANS F

Summary of Contents for Siemens SITRANS F

  • Page 1 SITRANS F Coriolis Flowmeters SITRANS FC430 with HART Compact Operating Instructions Edition 12/2013 Answers for industry.
  • Page 3 English ······························································································· 3 Français ··························································································· 18 Deutsch ···························································································· 34 Español ···························································································· 49 Italiano ····························································································· 64 Nederlands ······················································································· 79...

  • Page 5: Legal Information

    WARNING Siemens products may only be used for the applications described in the catalog and in the relevant technical documentation. If products and components from other manufacturers are used, these must be recommended or approved by Siemens. Proper transport, storage, installation, assembly, commissioning, operation and maintenance are required to ensure that the products operate safely and without any problems.
  • Page 6 ● Devices/replacement parts should be returned in their original packaging. ● If the original packaging is no longer available, ensure that all shipments are properly packaged to provide sufficient protection during transport. Siemens cannot assume liability for any costs associated with transportation damages. CAUTION Insufficient protection during storage The packaging only provides limited protection against moisture and infiltration.

  • Page 7: Notes On Warranty

    The contents of this manual shall not become part of or modify any prior or existing agreement, commitment or legal relationship. The sales contract contains all obligations on the part of Siemens as well as the complete and solely applicable warranty conditions.

  • Page 8: Improper Device Modifications

    Operation under special ambient conditions We highly recommend that you contact your Siemens representative or our application department before you operate the device under special ambient conditions as can be encountered in nuclear power plants or when the device is used for research and development purposes.

  • Page 9: Basic Safety Instructions

    Note Material compatibility Siemens can provide you with support concerning selection of sensor components wetted by process media. However, you are responsible for the selection of components. Siemens accepts no liability for faults or failures resulting from incompatible materials. WARNING Unsuitable connecting parts Danger of injury or poisoning.

  • Page 10: Installation Location Requirements

    WARNING Open cable inlet or incorrect cable gland Danger of explosion in hazardous areas. ● Close the cable inlets for the electrical connections. Only use cable glands or plugs which are approved for the relevant type of protection. WARNING Incorrect conduit system Danger of explosion in hazardous areas as result of open cable inlet or incorrect conduit system.
  • Page 11 Note Loss of degree of protection Damage to device if the enclosure is open or not properly closed. The degree of protection specified on the nameplate and in the operating instructions is no longer guaranteed. ● Make sure that the device is securely closed. Disassembly WARNING Incorrect disassembly...
  • Page 12 WARNING Missing PE/ground connection Danger of electric shock. Ensure the PE/ground connection is secure before applying power. NOTICE Ambient temperature too high Damage to cable sheath. ● At an ambient temperature ≥ 60 °C (140 °F), use heat-resistant cables suitable for an ambient temperature at least 20 °C (68 °F) higher.
  • Page 13 WARNING Connecting device in energized state Danger of explosion in hazardous areas. ● Connect devices in hazardous areas only in a de-energized state. Exceptions: ● Circuits of limited energy may also be connected in the energized state in hazardous areas. ●...
  • Page 14 Commissioning Basic safety instructions WARNING Improper commissioning in hazardous areas Device failure or danger of explosion in hazardous areas. ● Do not commission the device until it has been mounted completely and connected in accordance with the information found under technical data in the operating instructions. ●...

  • Page 15: Service And Maintenance

    Siemens defines flow sensors as non-repairable products. WARNING Impermissible repair and maintenance of the device ● Repair and maintenance must be carried out by Siemens authorized personnel only. WARNING Impermissible repair of explosion protected devices Danger of explosion in areas subject to explosion hazard.

  • Page 16: Maintenance And Repair Work

    NOTICE Penetration of moisture into the device Device damage. ● Make sure when carrying out cleaning and maintenance work that no moisture penetrates the inside of the device. CAUTION Releasing key lock Improper modification of parameters could influence process safety. ●...

  • Page 17: Replacing The Device

    Enclose the bill of lading, return document and decontamination certificate in a clear plastic pouch and attach it firmly to the outside of the packaging. Required forms ● Delivery note ● Return goods delivery note (http://www.siemens.com/processinstrumentation/returngoodsnote) with the following information: – Product (item description) – Number of returned devices/replacement parts –...
  • Page 18 If the returned device/replacement part has come into contact with poisonous, corrosive, flammable or water- contaminating substances, you must thoroughly clean and decontaminate the device/replacement part before returning it in order to ensure that all hollow areas are free from hazardous substances. Check the item after it has been cleaned. Any devices/replacement parts returned without a decontamination declaration will be cleaned at your expense before further processing.

  • Page 19: Technical Support

    Product information on SITRANS F on the Internet (http://www.siemens.com/sitransf) Trademarks All names identified by ® are registered trademarks of Siemens AG. The remaining trademarks in this publication may be trademarks whose use by third parties for their own purposes could violate the rights of the owner.
  • Page 20 ATTENTION Les produits Siemens ne doivent être utilisés que pour les cas d'application prévus dans le catalogue et dans la documentation technique correspondante. S'ils sont utilisés en liaison avec des produits et composants d'autres marques, ceux-ci doivent être recommandés ou agréés par Siemens.

  • Page 21: Utilisation Prévue

    ● Les appareils/pièces de rechange doivent être retournés dans leur emballage d'origine. ● Si l'emballage d'origine n'est plus disponible, veillez à ce que toutes les expéditions soient emballées de manière adéquate, assurant une protection suffisante durant le transport. Siemens n'assume aucune responsabilité pour les frais associés aux dommages de transport.

  • Page 22: Informations Supplémentaires

    Le contenu de ce manuel ne fait pas partie d'une convention, d'un accord ou d'un statut juridique antérieur ou actuel, et ne doit en rien les modifier. Toutes les obligations de Siemens AG sont stipulées dans le contrat de vente qui contient également les seules conditions de garantie complètes et valables.
  • Page 23 être considérés dans ces instructions. Si vous avez besoin d'une information supplémentaire ne figurant pas dans ces instructions, contactez l'agence Siemens de votre région ou le représentant de votre société. Remarque Exploitation dans des conditions ambiantes spéciales...

  • Page 24: Consignes Élémentaires De Sécurité

    Remarque Compatibilité des matériaux Siemens peut vous assister dans le choix des composants du capteur mouillés par le milieu du procédé. Vous êtes cependant responsable du choix des composants. Siemens décline toute responsabilité en cas de défauts ou de défaillances résultant de l'incompatibilité des matériaux.
  • Page 25 ATTENTION Dépassement de la pression de service maximale autorisée Risque de blessure ou d'empoisonnement. La pression de service maximale autorisée dépend de la version de l'appareil. L'appareil peut être endommagé en cas de dépassement de la pression de service. Des milieux chauds, toxiques et corrosifs utilisés dans le procédé peuvent s'échapper.
  • Page 26 PRUDENCE Lumière directe du soleil Dommages causés à l'appareil. L'appareil peut être en surchauffe ou les matériaux peuvent se fragiliser sous l'effet de l'exposition aux UV. ● Protéger l'appareil de la lumière directe du soleil. ● Veillez à ce que la température ambiante maximale autorisée ne soit pas dépassée. Consultez les instructions de service.
  • Page 27 Raccordement Consignes élémentaires de sécurité ATTENTION Câbles et/ou presse-étoupes non adaptés Danger d'explosion dans des zones à risque d'explosion. ● Utilisez uniquement des câbles et des presse-étoupes appropriés qui satisfont aux exigences figurant dans "Caractéristiques techniques" dans les instructions de service. ●...
  • Page 28 ATTENTION Liaison équipotentielle manquante Risque d'explosion dû aux courants compensateurs ou aux courants d'allumage en raison d'une liaison équipotentielle manquante. ● Assurez-vous que l'appareil présente une équipotentialité complète. ATTENTION Terminaisons de câbles non protégées Risque d'explosion dû à des extrémités de câble non protégées dans des zones à risque. ●...

  • Page 29: Mise En Service

    Remarque Amélioration de l'immunité aux perturbations ● Disposez les câbles de signaux séparément des câbles de tension > 60 V. ● Utilisez des câbles dotés de fils torsadés. ● Eloignez l'appareil et les câbles des champs électromagnétiques forts. ● Utilisez des câbles blindés pour garantir l'entière spécification selon HART. ●...

  • Page 30: Entretien Et Maintenance

    ATTENTION Tension dangereuse par contact Risque de blessure dû à une tension dangereuse par contact lorsque l'appareil est ouvert ou n'est pas complètement fermé. Le degré de protection spécifié sur la plaque signalétique et dans les instructions de service n'est plus garanti si l'appareil est ouvert ou n'est pas correctement fermé.
  • Page 31 Siemens définit des capteurs de débit comme des produits non réparables. ATTENTION Réparation et maintenance non autorisées de l'appareil ● Seul le personnel technique Siemens Flow Instruments est autorisé à intervenir sur l'appareil pour la réparation et la maintenance. ATTENTION Réparation non autorisée d'appareils protégés contre les explosions...
  • Page 32 ATTENTION Accessoires et pièces de rechange non autorisés Risque d'explosion dans les zones explosives. ● Utilisez uniquement les accessoires et pièces de rechange d'origine. ● Observez toutes les instructions d'installation et de sécurité pertinentes décrites dans les instructions de l'appareil ou fournies avec l'accessoire ou la pièce de rechange.

  • Page 33: Mise Au Rebut

    à l'extérieur de l'emballage. Formulaires nécessaires ● Bon de livraison ● Bordereau d'expédition de retour de marchandise (http://www.siemens.com/processinstrumentation/returngoodsnote) comportant les indications suivantes : – Produit (désignation de l'article) – Numéro des pièces de rechange/appareils retournés –...

  • Page 34: Assistance Technique

    ● Des informations sur le service sur site, les réparations, les pièces détachées et beaucoup plus encore sous "Services". Assistance supplémentaire Veuillez contacter vos bureaux et votre représentant local chez Siemens en cas de questions sans réponse portant sur les produits décrits dans ce manuel.
  • Page 35 Marques de fabrique Toutes les désignations repérées par ® sont des marques déposées de Siemens AG. Les autres désignations dans ce document peuvent être des marques dont l'utilisation par des tiers à leurs propres fins peut enfreindre les droits de leurs propriétaires respectifs.

  • Page 36: Rechtliche Hinweise

    Siemens-Produkte dürfen nur für die im Katalog und in der zugehörigen technischen Dokumentation vorgesehenen Einsatzfälle verwendet werden. Falls Fremdprodukte und -komponenten zum Einsatz kommen, müssen diese von Siemens empfohlen bzw. zugelassen sein. Der einwandfreie und sichere Betrieb der Produkte setzt sachgemäßen Transport, sachgemäße Lagerung, Aufstellung, Montage, Installation, Inbetriebnahme, Bedienung und Instandhaltung voraus.

  • Page 37: Bestimmungsgemäßer Gebrauch

    ● Wenn die Originalverpackung nicht mehr vorhanden ist, sorgen Sie dafür, dass alle Sendungen durch die Ersatzverpackung während des Transports ausreichend geschützt sind. Für zusätzliche Kosten aufgrund von Transportschäden haftet Siemens nicht. SITRANS FC430 mit HART (7ME4613, 7ME4603, 7ME4623, 7ME4713)
  • Page 38 Der Inhalt dieser Anleitung ist weder Teil einer früheren oder bestehenden Vereinbarung, Zusage oder eines früheren oder bestehenden Rechtverhältnisses noch soll er diese abändern. Sämtliche Verpflichtungen der Siemens AG ergeben sich aus dem jeweiligen Kaufvertrag, der auch die vollständige und alleingültige Gewährleistungsregelung enthält. Diese vertraglichen Gewährleistungsbestimmungen werden durch die Ausführungen der Anleitung weder erweitert noch...
  • Page 39 Geräteausführungen und kann auch nicht jeden denkbaren Fall der Inbetriebnahme, des Betriebs, der Wartung oder des Betriebs in Anlagen berücksichtigen. Sollten Sie weitere Informationen wünschen, die in dieser Anleitung nicht enthalten sind, wenden Sie sich bitte an die örtliche Siemens-Niederlassung oder Ihren Siemens-Ansprechpartner. Hinweis Einsatz unter besonderen Umgebungsbedingungen Insbesondere wird empfohlen, sich vor dem Einsatz des Geräts unter besonderen Umgebungsbedingungen, z.

  • Page 40: Grundlegende Sicherheitshinweise

    Betriebsanleitung. Hinweis Werkstoffverträglichkeit Siemens kann Sie bei der Auswahl der messstoffbenetzten Komponenten des Sensors unterstützen. Die Verantwortung für die Auswahl liegt jedoch vollständig bei Ihnen. Siemens übernimmt keine Haftung für Fehler oder Versagen aufgrund von Werkstoffunverträglichkeit. WARNUNG Ungeeignete Anschlussteile Verletzungs- und Vergiftungsgefahr.
  • Page 41 WARNUNG Überschreitung des maximal zulässigen Betriebsdrucks Verletzungs- und Vergiftungsgefahr. Der maximal zulässige Betriebsdruck hängt von der Geräteausführung ab. Wenn der maximal zulässige Betriebsdruck überschritten wird, kann das Gerät beschädigt werden. Heiße, giftige und aggressive Messstoffe können freigesetzt werden. ● Stellen Sie sicher, dass das Gerät für den maximal zulässigen Betriebsdruck Ihrer Anlage geeignet ist. Beachten Sie hierzu die Angaben auf dem Typenschild und in der Betriebsanleitung WARNUNG Überschreitung der maximalen Umgebungs- oder Messstofftemperatur...
  • Page 42 VORSICHT Direkte Sonneneinstrahlung Geräteschaden. Durch Einwirkung von UV-Strahlung kann das Gerät überhitzen und können Werkstoffe spröde werden. ● Schützen Sie das Gerät vor direkter Sonneneinstrahlung. ● Stellen Sie sicher, dass die maximal zulässige Umgebungstemperatur nicht überschritten wird. Siehe Betriebsanleitung. 3.1.2 Sachgemäße Montage ACHTUNG Unsachgemäße Montage...
  • Page 43 Anschließen Grundlegende Sicherheitshinweise WARNUNG Ungeeignete Kabel und/oder Kabelverschraubungen Explosionsgefahr in explosionsgefährdeten Bereichen. ● Verwenden Sie nur geeignete Kabel und Kabelverschraubungen, die den Anforderungen unter "Technische Daten" in der Betriebsanleitung entsprechen. ● Ziehen Sie die Kabelverschraubungen fest und beachten Sie dabei die in den "Technischen Daten" der Betriebsanleitung angegebenen Anzugsmomente.
  • Page 44 WARNUNG Ungeschützte Leitungsenden Explosionsgefahr in explosionsgefährdeten Bereichen durch ungeschützte Leitungsenden. ● Schützen Sie nicht benutzte Leitungsenden gemäß IEC/EN 60079-14. WARNUNG Unsachgemäße Verlegung geschirmter Leitungen Explosionsgefahr durch Ausgleichsströme zwischen dem explosionsgefährdeten Bereich und dem nicht explosionsgefährdeten Bereich. ● Erden Sie geschirmte Leitungen, die in den explosionsgefährdeten Bereich führen, nur auf einer Seite. ●...

  • Page 45: In Betrieb Nehmen

    Hinweis Verbesserung der Störsicherheit ● Verlegen Sie Signalkabel getrennt von Leitungen mit Spannungen > 60 V. ● Verwenden Sie Kabel mit verdrillten Adern. ● Halten Sie mit dem Gerät und den Kabeln Abstand zu starken elektromagnetischen Feldern. ● Verwenden Sie abgeschirmte Kabel, um die volle Spezifikation gemäß HART zu gewährleisten. ●...

  • Page 46: Wartung

    Reparatur- und Servicearbeiten dürfen nur durch von Siemens autorisiertem Personal durchgeführt werden. Hinweis Siemens definiert Messaufnehmer als nicht reparierbare Produkte. WARNUNG Unzulässige Reparatur, Instandhaltung und Wartung des Geräts ● Reparatur- und Wartungsarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. SITRANS FC430 mit HART (7ME4613, 7ME4603, 7ME4623, 7ME4713) A5E03736889-002, 12/2013...

  • Page 47: Wartungs- Und Reparaturarbeiten

    WARNUNG Unzulässige Reparatur von Geräten in explosionsgeschützter Ausführung Explosionsgefahr in explosionsgefährdeten Bereichen. ● Reparaturarbeiten dürfen nur durch von Siemens autorisiertes Personal durchgeführt werden. WARNUNG Staubschichten über 5 mm Explosionsgefahr in explosionsgefährdeten Bereichen. Das Gerät kann infolge von Staubablagerung überhitzen. ● Entfernen Sie Staubablagerungen über 5 mm.
  • Page 48 WARNUNG Feuchte Umgebung Stromschlaggefahr. ● Vermeiden Sie Arbeiten am Gerät, wenn das Gerät unter Spannung steht. ● Wenn Arbeiten unter Spannung erforderlich sind, sorgen Sie für eine trockene Umgebung. ● Achten Sie darauf, dass während Reinigungs- und Wartungsarbeiten keine Feuchtigkeit in das Geräteinnere gelangt. VORSICHT Heiße Oberflächen Verbrennungsgefahr bei Wartungsarbeiten an Teilen, die Oberflächentemperaturen über 70 °C (158 °F) aufweisen.
  • Page 49 Bringen Sie den Lieferschein, den Rückwaren-Begleitschein und die Dekontaminations-Erklärung in einer gut befestigten Klarsichttasche außerhalb der Verpackung an. Benötigte Formulare ● Lieferschein ● Rückwaren-Begleitschein (http://www.siemens.de/prozessinstrumentierung/rueckwaren-begleitschein) mit folgenden Angaben: – Produkt (Artikelbezeichnung) – Anzahl der zurückgesendeten Geräte/Ersatzteile – Grund für die Rücksendung ●...

  • Page 50: Technische Unterstützung

    Produktinformationen zu SITRANS F im Internet (http://www.siemens.com/sitransf) Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann.
  • Page 51 Considere lo siguiente: ADVERTENCIA Los productos de Siemens sólo deberán usarse para los casos de aplicación previstos en el catálogo y la documentación técnica asociada. De usarse productos y componentes de terceros, éstos deberán haber sido recomendados u homologados por Siemens. El funcionamiento correcto y seguro de los productos exige que su transporte, almacenamiento, instalación, montaje, manejo y...
  • Page 52 ● Si el embalaje original no está disponible, asegúrese de que todos los envíos estén adecuadamente empaquetados para garantizar su protección durante el transporte. Siemens no asume responsabilidad alguna por los costes en que se pudiera incurrir debido a daños por transporte.

  • Page 53: Otra Información

    El contenido de estas instrucciones no forma parte de ningún acuerdo, garantía ni relación jurídica anteriores o vigentes, y tampoco los modifica en caso de haberlos. Todas las obligaciones contraídas por Siemens AG se derivan del correspondiente contrato de compraventa, el cual también contiene las condiciones completas y exclusivas de garantía. Las explicaciones que figuran en estas instrucciones no amplían ni limitan las condiciones de garantía estipuladas en el...
  • Page 54 Funcionamiento en condiciones ambientales especiales Se recomienda ponerse en contacto con un representante de Siemens o con nuestro departamento de aplicaciones antes de poner en marcha el dispositivo en condiciones ambientales especiales como, por ejemplo, en plantas nucleares o en caso de que el dispositivo sea utilizado con propósitos de investigación y desarrollo.

  • Page 55: Instalación Y Montaje

    Compatibilidad de los materiales Siemens puede proporcionarle soporte sobre la selección de los componentes del sensor que están en contacto con los medios a medir. Sin embargo, usted es responsable de la selección de los componentes. Siemens no acepta ninguna responsabilidad por daños o averías derivados por el uso de materiales incompatibles.
  • Page 56 ADVERTENCIA Se ha excedido la presión de servicio máxima admisible Peligro de lesiones o intoxicación. La presión de servicio máxima admisible depende de la versión del aparato. El aparato se puede dañar si se excede la presión de servicio. Existe la posibilidad de que se emitan medios calientes, tóxicos y corrosivos. ●...
  • Page 57 PRECAUCIÓN Luz solar directa Avería del aparato. El aparato puede sobrecalentarse o los materiales pueden quebrarse debido a la exposición a los rayos UV. ● Proteja el aparato de la luz solar directa. ● Asegúrese de que no se exceda la temperatura ambiente máxima admisible. Consulte las instrucciones de servicio. 3.1.2 Montaje correcto ATENCIÓN...
  • Page 58 Conexión Instrucciones básicas de seguridad ADVERTENCIA Cables y/o pasacables inapropiados Peligro de explosión en áreas potencialmente explosivas. ● Use únicamente cables y pasacables adecuados que cumplan los requisitos especificados en los datos técnicos de las instrucciones de servicio. ● Apriete los pasacables de acuerdo con los pares especificados en los datos técnicos de las instrucciones de servicio. ●...
  • Page 59 ADVERTENCIA Extremos del cable sin protección Peligro de explosión debido a los extremos del cable sin protección en áreas potencialmente explosivas. ● Proteja los extremos del cable que no se utilicen conforme a la norma IEC/EN 60079-14. ADVERTENCIA Tendido incorrecto de cables apantallados Peligro de explosión por intensidades de compensación entre áreas con y sin peligro de explosión.

  • Page 60: Puesta En Servicio

    Nota Mejora de la inmunidad a perturbaciones ● Tienda cables de señales por separado de los cables con tensiones > 60 V. ● Use cables con hilos trenzados. ● Mantenga los dispositivos y cables a una distancia considerable de campos electromagnéticos fuertes. ●...

  • Page 61: Servicio Y Mantenimiento

    ● la fiabilidad de la fuente de alimentación, protección de iluminación y puestas a tierra ATENCIÓN Las tareas de reparación y servicio técnico deben ser realizadas únicamente por personal autorizado por Siemens. Nota Siemens define los sensores de caudal como productos no reparables.
  • Page 62 No se permite la reparación de dispositivos protegidos contra explosión Peligro de explosión en áreas potencialmente explosivas. ● Las tareas de reparación deben ser realizadas únicamente por personal autorizado por Siemens. ADVERTENCIA Capas de polvo de más de 5 mm Peligro de explosión en áreas potencialmente explosivas.
  • Page 63 ADVERTENCIA Ambiente húmedo Peligro de choque eléctrico. ● Evite trabajar en el aparato si está activado. ● Si trabaja en un aparato activado asegúrese de que el entorno esté seco. ● Al realizar las tareas de limpieza y mantenimiento, asegúrese de que no penetre humedad en el aparato. PRECAUCIÓN Superficies calientes Peligro de quemaduras al realizar tareas de mantenimiento en piezas con temperaturas superficiales superiores a 70 °C...
  • Page 64 Formularios necesarios ● Albarán de entrega ● Hoja de ruta para productos devueltos (http://www.siemens.com/processinstrumentation/returngoodsnote) indicando lo siguiente: – Producto (designación del artículo) – Número de los aparatos/piezas de repuesto devueltos –...

  • Page 65: Soporte Técnico

    Marcas registradas Todos los nombres marcados con ® son marcas registradas de Siemens AG. Los restantes nombres y designaciones contenidos en el presente documento pueden ser marcas registradas cuya utilización por terceros para sus propios fines puede violar los derechos de sus titulares.
  • Page 66 Si prega di tener presente quanto segue: AVVERTENZA I prodotti Siemens devono essere utilizzati solo per i casi d’impiego previsti nel catalogo e nella rispettiva documentazione tecnica. Qualora vengano impiegati prodotti o componenti di terzi, questi devono essere consigliati oppure approvati da Siemens. Il funzionamento corretto e sicuro dei prodotti presuppone un trasporto, un magazzinaggio, un’installazione, un montaggio, una messa in servizio, un...
  • Page 67 ● Se l'imballaggio originale non è più disponibile, assicurarsi che tutti i prodotti da spedire siano imballati in modo adatto al fine di garantirne una protezione sufficiente durante il trasporto. Siemens non si assume la responsabilità per i costi legati a eventuali danni causati durante il traporto.

  • Page 68: Informazioni Sulla Garanzia

    Il contenuto del presente manuale non è parte di un precedente o esistente accordo, promessa o rapporto giuridico né ha lo scopo di modificare questi ultimi. Gli obblighi da parte della Siemens AG sono quelli previsti dal contratto di compravendita che contiene le uniche condizioni di garanzia valide e complete.
  • Page 69 Prima di utilizzare il dispositivo in condizioni ambientali difficili, ad es. in un impianto nucleare, o in caso di utilizzo a scopi di ricerca e di sviluppo, si consiglia di rivolgersi al proprio rappresentante Siemens o al proprio reparto applicazioni.
  • Page 70 Nota Compatibilità del materiale Siemens assiste il cliente nella scelta dei componenti del sensore a contatto con la sostanza di processo. Il cliente è comunque responsabile della scelta dei componenti. Siemens non si assume alcuna responsabilità per errori o malfunzionamenti causati da materiali incompatibili.
  • Page 71 AVVERTENZA Superamento della pressione di esercizio massima ammessa Pericolo di lesioni o avvelenamento. La pressione di esercizio massima ammessa dipende dalla versione del dispositivio. Il dispositivo può subire dei danni se si supera la pressione di esercizio. C'è il rischio che fuoriescano sostanze di processo bollenti, tossiche e corrosive. ●...
  • Page 72 CAUTELA Luce solare diretta Danni al dispositivo. Il dispositivo può surriscaldarsi o i materiali possono infragilirsi in seguito all'esposizioni ai raggi UV. ● Proteggere il dispositivo dalla luce solare diretta. ● Accertarsi che non venga superata la temperatura ambiente massima consentita. Consultare le istruzioni operative. 3.1.2 Montaggio corretto ATTENZIONE...
  • Page 73 Collegamento Istruzioni di sicurezza di base AVVERTENZA Cavi e/o pressacavi non adatti Pericolo di esplosione nelle aree pericolose. ● Utilizzare solo cavi e pressacavi adatti conformi ai requisiti specificati nei dati tecnici delle istruzioni operative. ● Serrare i pressacavi utilizzando le coppie di serraggio specificate nei dati tecnici delle istruzioni operative. ●...
  • Page 74 AVVERTENZA Estremità dei cavi non protette Pericolo di esplosione dovuto alle estremità dei cavi non protette nelle aree pericolose. ● Proteggere le estremità dei cavi come previsto nella norma IEC/EN 60079-14. AVVERTENZA Posa errata dei cavi schermati Pericolo di esplosione dovuto a correnti di compensazione tra l'area pericolosa e quella non pericolosa. ●...

  • Page 75: Messa In Servizio

    Nota Miglioramento dell'immunità alle interferenze ● Posare i cavi di segnale lontano da quelli con tensioni > 60 V. ● Usare cavi con fili ritorti. ● Tenere il dispositivo e i cavi lontani dai campi elettromagnetici forti. ● Usare cavi schermati per garantire la piena conformità alle specifiche secondo HART. ●...

  • Page 76: Assistenza E Manutenzione

    ● Integrità delle guarnizioni dei collegamenti di processo, dei punti di ingresso dei cavi e delle viti dei coperchi ● Affidabilità dell'alimentatore, della protezione dai fulmini e dei collegamenti a terra ATTENZIONE Le operazioni di riparazione e manutenzione devono essere eseguite solo da personale autorizzato da Siemens. Nota Siemens definisce i sensori di portata come prodotti non riparabili.

  • Page 77: Manutenzione E Riparazioni

    AVVERTENZA Divieto di riparazione dei dispositivi a prova di esplosione Pericolo di esplosione nelle aree potenzialmente esplosive. ● Le riparazioni devono essere eseguite esclusivamente da personale autorizzato Siemens. AVVERTENZA Strati di polvere superiori a 5 mm Pericolo di esplosione nelle aree pericolose. Il dispositivo può surriscaldarsi a causa della presenza di polvere.
  • Page 78 Approntare la bolla di consegna, la bolla di restituzione merci e la dichiarazione di decontaminazione in una cartella trasparente fuori dall'imballo. Modulistica richiesta ● Bolla di consegna ● Bolla restituzione merci (http://www.siemens.com/processinstrumentation/returngoodsnote) con i seguenti dati: – Prodotto (denominazione articolo) SITRANS FC430 con HART (7ME4613, 7ME4603, 7ME4623, 7ME4713)
  • Page 79 – Numero di apparecchi restituiti/pezzi di ricambio – Motivo della restituzione ● Dichiarazione di decontaminazione (http://www.siemens.com/sc/declarationofdecontamination) Con questo documento si dichiara, che l'apparecchio / il pezzo di ricambio sono stati accuratamente puliti e sono esenti da residui. L'apparecchio / il pezzo di ricambio non costituiscono pertanto alcun pericolo per l'ambiente e per le persone.

  • Page 80: Assistenza Tecnica

    Marchio di prodotto Tutti i nomi di prodotto contrassegnati con ® sono marchi registrati della Siemens AG. Gli altri nomi di prodotto citati in questo manuale possono essere dei marchi il cui utilizzo da parte di terzi per i propri scopi può violare i diritti dei proprietari.
  • Page 81 Het volgende dient in acht te worden genomen: WAARSCHUWING Siemens-producten mogen enkel worden gebruikt voor de gebruiksdoeleinden die in de catalogus en in de bijhorende technische documentatie worden beschreven. Als producten en componenten van derden worden gebruikt, moeten deze door Siemens aanbevolen of goedgekeurd zijn.
  • Page 82 ● Apparaten / vervangende onderdelen moet worden teruggestuurd in hun originele verpakking. ● Wanneer u de originele verpakking niet meer hebt, garandeer dan dat alle zendingen goed zijn verpakt zodat ze tijdens transport voldoende zijn beschermd. Siemens kan geen aansprakelijkheid aanvaarden voor enige kosten tengevolge van transportschade.
  • Page 83 De inhoud van deze handleiding vormt geen onderdeel van een vroegere of bestaande overeenkomst, toezegging of een vroegere of bestaande rechtsverhouding en is ook niet bedoeld om deze te wijzigen. Alle verplichtingen van Siemens AG blijken uit het desbetreffende koopcontract dat ook de volledige en uitsluitend geldige garantieregeling bevat. Deze overeengekomen garantiebepalingen worden in de handleiding niet uitgebreid of ingeperkt.
  • Page 84 Opmerking Gebruik onder speciale omgevingscondities We raden u zeer sterk aan contact op te nemen met uw Siemens vertegenwoordiger of onze afdeling voor toepassingsgebieden voordat u het apparaat onder speciale omgevingscondities gebruikt, bijvoorbeeld in kerncentrales of voor onderzoeks- en ontwikkelingsdoeleinden.
  • Page 85 Opmerking Materiaalcompatibiliteit Siemens kan u ondersteuning bieden bij het selecteren van sensorcomponenten die nat worden van de procesmedia. U bent echter zelf verantwoordelijk voor de selectie van de componenten. Siemens aanvaardt geen aansprakelijkheid voor storingen of fouten tengevolge van ongeschikte materialen.
  • Page 86 WAARSCHUWING Overschreden maximale omgevings- of procesmediatemperatuur Explosiegevaar in bepaalde gebieden. Schade aan het apparaat. ● Garandeer dat de maximaal toegestane omgevings- en procesmediatemperatuur van het apparaat niet worden overschreden. Zie de informatie in de bedieningshandleiding. WAARSCHUWING Open kabelinvoeropening of onjuiste pakkingbus Explosiegevaar in explosieve zones.

  • Page 87: Uit Elkaar Halen

    3.1.2 Juiste montage LET OP Onjuiste montage Het apparaat kan beschadigd of vernietigd worden, of zijn werking kan verminderd worden wanneer u het niet correct monteert. ● Voordat u het installeert, moet u garanderen dat het apparaat geen zichtbare schade heeft. ●...
  • Page 88 WAARSCHUWING Gevaarlijke contactspanning Gevaar van elektrische schok bij onjuiste verbinding. ● Voor de specificaties van de elektrische verbindingen zie het hoofdstuk "Technische gegevens" in de bedieningshandleiding. ● Leef op de montagelocatie van het apparaat de desbetreffende richtlijnen en wetten voor installatie van van elektrische vermogensinstallaties met nominale spanningen onder 1000 V na.
  • Page 89 WAARSCHUWING Onvoldoende isolatie van niet-intrinsiek veilige circuits en intrinsiek veilige circuits Explosiegevaar in explosieve zones. ● Garandeer bij het verbinden van intrinsiek veilige en niet-intrinsiek veilige circuits dat er voldoende isolatie wordt aangebracht volgens IEC/EN 60079-14. ● Garandeer dat u de apparaatvergunningen in acht neemt die in uw land gelden. WAARSCHUWING Het apparaat in aansluiten terwijl het is verbonden met de voeding Explosiegevaar in explosieve zones.

  • Page 90: In Bedrijf Nemen

    In bedrijf nemen Basisinstructies voor de veiligheid WAARSCHUWING Onjuiste inbedrijfneming in explosieve zones Apparaatstoringen of explosiegevaar in explosieve zones. ● Neem het apparaat niet in bedrijf tot het geheel is gemonteerd en aangesloten conform de informatie in het hoofdstuk "Technische gegevens" in de bedieningshandleiding. ●...

  • Page 91: Service En Onderhoud

    ● Goede afdichting van de procesaansluitingen, kabelingangen en dekselschroeven ● betrouwbaarheid van voeding, bliksembeveiliging en aarding LET OP Reparatie en onderhoud mogen alleen worden uitgevoerd door vakmensen die door Siemens zijn gemachtigd. Opmerking Siemens definieert debietmeters als irreparabele producten. WAARSCHUWING Ontoelaatbare reparatie en onderhoud van het apparaat ●...
  • Page 92 WAARSCHUWING Stoflagen van meer dan 5 mm dik Explosiegevaar in explosieve zones. Apparaat kan oververhit raken door ophoping van stof. ● Verwijder stoflagen van meer dan 5 mm. LET OP Vocht dat het apparaat binnendringt Schade aan het apparaat. ● Garandeer bij het verrichten van reinigings- en onderhoudswerkzaamheden dat er geen vocht het apparaat binnendringt.
  • Page 93 Doe de vrachtbrief, retourdocument en ontsmetingscertificaat in een goed doorzichtige plastic tas en bevestig deze stevig aan de buitenzijde van de verpakking. Vereiste formulieren ● Afleverbrief ● Begeleidingsformulier retourartikelen (http://www.siemens.com/processinstrumentation/returngoodsnote) met de volgende informatie: – Product (beschrijving van het onderdeel) SITRANS FC430 met HART (7ME4613, 7ME4603, 7ME4623, 7ME4713)
  • Page 94 – Aantal retourgestuurde apparaten / vervangende onderdelen – Reden voor het retoursturen van het onderdeel / de onderdelen ● Decontaminatieverklaring (http://www.siemens.com/sc/declarationofdecontamination) Met deze verklaring garandeert u "dat het apparaat / de vervangende onderdelen zorgvuldig zijn gereinigd en zijn ontdaan van resten. Het apparaat / vervangend onderdeel vormt geen gevaar voor mensen en het milieu."...
  • Page 95 Waarmerk Alle benamingen die zijn voorzien van het symbool ®, zijn geregistreerde merken van de Siemens AG. De overige benamingen in dit document kunnen merken zijn waarvan het gebruik door derden voor eigen doeleinden de rechten van de eigenaar kan schenden.
  • Page 96 For more information www.siemens.com/flow Siemens A/S Subject to change without prior notice Flow Instruments Order No.: A5E03736889 Nordborgvej 81 Lit. No.: A5E03736889-002 DK-6430 Nordborg © Siemens AG 12.2013 A5E03736889 A5E03736889 www.siemens.com/processautomation...
