Summary of Contents for Tescom Prime Plus Series

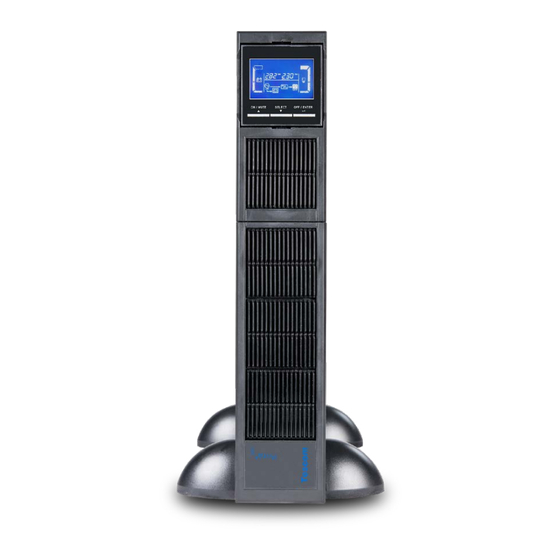

- Page 1 PRIME PLUS User Manual Uninterruptible Power Supply System 1 phase In / 1 phase Out 1-3 kVA ONLINE UPS Βόλου 7, 183 46 Μοσχάτο +30 210 9590080 www.tescom-ups.gr Volou 7, 18 346, Moschato, Greece info@tescom-ups.gr...
- Page 2 του εξοπλισμού. 2. Για να ισχύσει η εγγύηση θα πρέπει να έχει αποσταλεί η “Φόρμα Εγγύησης” ή να έχει γίνει εγγραφή στην ιστοσελίδα μας: www.tescom-ups.gr 3. Για να ισχύει η εγγύηση θα πρέπει το σύστημα να επαναφορτίζεται κάθε 2-3 μήνες όταν δεν χρησιμοποιείται.
-
Page 3: Table Of Contents
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Σύστημα Τροφοδοτικού Αδιάλειπτης Παροχής (UPS) Version: 1.1 Πίνακας Περιεχομένων 1. Σημαντική Προειδοποίηση Ασφαλείας ............... 1 1-1. Μεταφορά......................1 1-2. Προετοιμασία ...................... 1 1-3. Εγκατάσταση ...................... 1 1-4. Λειτουργία ......................1 1-5. -
Page 4: Σημαντική Προειδοποίηση Ασφαλείας
Για τον Συνδεόμενο Εξοπλισμό – Ο ρευματοδότης πρέπει να εγκαθίσταται κοντά στον εξοπλισμό και να είναι εύκολα προσβάσιμος. 1-4. Λειτουργία Μην αποσυνδέετε το καλώδιο του συστήματος UPS ή της πρίζας καλωδίωσης του κτιρίου (πρίζα με ανθεκτικότητα στους κραδασμούς) κατά τη λειτουργία καθώς έτσι www.tescom-ups.gr... -
Page 5: Συντήρηση, Σέρβις Και Σφάλματα
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL θα απενεργοποιούσε την προστατευτική γείωση του συστήματος UPS και όλων των συνδεδεμένων φορτίων. Το σύστημα UPS διαθέτει την δική του, εσωτερική πηγή ρεύματος (μπαταρίες). Οι πρίζες ή ακροδέκτες εξόδου του UPS ενδεχομένως να είναι ρευματοφόροι ακόμα κι αν... - Page 6 Μην ανοίγετε ή καταστρέφετε μπαταρίες. Ο ηλεκτρολύτης που απελευθερώνεται μπορεί να προκαλέσει τραυματισμό στο δέρμα και τα μάτια. Υπάρχει κίνδυνος δηλητηρίασης. Παρακαλώ αντικαταστήστε την ασφάλεια μόνο με τον ίδιο τύπο και έντασης ρεύματος ασφάλεια προκειμένου να αποφύγετε τον κίνδυνο πυρκαγιάς. Μην αποσυναρμολογείτε το σύστημα UPS. www.tescom-ups.gr...
-
Page 7: Εγκατάσταση Και Ρύθμιση
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 2. Εγκατάσταση και ρύθμιση ΣΗΜΕΙΩΣΗ: Πριν την εγκατάσταση, παρακαλώ ελέγξτε την μονάδα. Βεβαιωθείτε ότι δεν υπάρχει τίποτα ελαττωματικό μέσα στη συσκευασία. Φυλάξτε την αρχική συσκευασία σε ασφαλές μέρος για μελλοντική χρήση. 2-1. -
Page 8: Αρχή Λειτουργίας
3. είσοδος ΕΡ 4. προστασία δικτύου/φαξ/modem από υπέρταση 5. θύρα επικοινωνίας USB 6. θύρα επικοινωνίας RS-232 7. έξυπνη θύρα SNMP 8. βύσμα επείγουσας απενεργοποίησης (EPO) 9. Σύνδεση εξωτερικής μπαταρίας 2-2. Αρχή λειτουργίας Η αρχή λειτουργίας του UPS φαίνεται παρακάτω www.tescom-ups.gr... -
Page 9: Εγκατάσταση Του Ups (Μόνο Για Μοντέλα Rt)
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Έξοδος Είσοδος ος Δυναμική Παράκαμψη Ανορθωτής Φίλτρα Α ας ντιστροφέ EMI / RFI / PFC Μετατροπέας ΕΡ σε ΣΡ στής Φορτι Μπαταρία Μπαταρία ς Το UPS αποτελείται από την είσοδο δικτύου, φίλτρα EMI/RFI, τον ανορθωτή/PFC, τον φορτιστή... -
Page 10: Τοποθέτηση Ups
Είναι εξοπλισμένο με ανεμιστήρα για ψύξη. Συνεπώς, τοποθετείστε το UPS σε χώρο με καλό εξαερισμό. Απαιτείται διάκενο τουλάχιστον 100mm στο μπροστά μέρος και 300mm στο πίσω μέρος και στις πλευρές του UPS για απαγωγή θερμότητας και εύκολη συντήρηση. 5. Σύνδεση σε Εξωτερική Συστοιχία Μπαταριών www.tescom-ups.gr... - Page 11 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Κατά την σύνδεση εξωτερικών συστοιχιών μπαταριών, βεβαιωθείτε ότι συνδέετε σωστά τους πόλους. Συνδέστε τον θετικό πόλο της συστοιχίας μπαταριών στον θετικό πόλο του επαφέα της εξωτερικής μπαταρίας στο UPS και τον αρνητικό πόλο της συστοιχίας μπαταριών στον αρνητικό...
- Page 12 εργοστασιακά ρυθμισμένο ώστε να έχει κλειστούς τους ακροδέκτες 1 και 2 (μια μεταλλική πλάκα είναι συνδεδεμένη με το ακροδέκτη 1και 2) για την κανονική λειτουργία του UPS. Για την ενεργοποίηση της λειτουργίας ΕΡΟ, αφαιρέστε τις δύο βίδες στην θύρα ΕΡΟ και η μεταλλική πλάκα θα αφαιρεθεί. www.tescom-ups.gr...
-
Page 13: Αντικατάσταση Μπαταρίας (Μόνο Για Μοντέλα Rt)
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Σημείωση: Το σύστημα της λειτουργίας ΕΡΟ μπορεί να ρυθμιστεί μέσω της LCD. Η λειτουργία ΕΡΟ μπορεί να ρυθμιστεί μέσω της LCD. Δείτε το πρόγραμμα 16 στο UPS για λεπτομέρειες. -
Page 14: Συναρμολόγηση Σετ Μπαταριών (Επιλογή Για Μοντέλα Rt)
ΕΙΔΟΠΟΙΗΣΗ: Συναρμολογήστε το σετ μπαταριών πριν το εγκαταστήσετε μέσα στο UPS. Επιλέξτε την σωστή διαδικασία σετ μπαταριών παρακάτω ώστε να το συναρμολογήσετε. 2-σετ μπαταριών Βήμα 1: Αφαιρέστε τις κολλητικές ταινίες. Βήμα 2: Συνδέστε όλους τους ακροδέκτες μπαταριών σύμφωνα με το παρακάτω σχήμα. Tapes www.tescom-ups.gr... - Page 15 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Βήμα 3: Τοποθετήστε τις συναρμολογημένες συστοιχίες στις πλευρές των πλαστικών καλυμμάτων. Βήμα 4: Καλύψτε την άλλη πλευρά του πλαστικού καλύμματος σύμφωνα με το 3-σετ μπαταριών ακόλουθο σχήμα. Η συναρμολόγηση της Βήμα...
- Page 16 συναρμολογημένες συστοιχίες μπαταριών πλαστικού καλύμματος σύμφωνα με το στην μια πλευρά των πλαστικών παρακάτω σχήμα. Το σετ μπαταριών είναι καλυμμάτων. έτοιμο. 6-σετ μπαταριών Βήμα 1: Αφαιρέστε τις κολλητικές ταινίες. Βήμα Συνδέστε όλους τους ακροδέκτες μπαταριών σύμφωνα με το ακόλουθο σχήμα. www.tescom-ups.gr...
-
Page 17: Λειτουργίες
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Ταινίες Ταινίες Βήμα 3: Τοποθετήστε τις συναρμολογημένες συστοιχίες μπαταριών στην μια πλευρά των πλαστικών καλυμμάτων Βήμα 4: Καλύψτε την άλλη μεριά του πλαστικού σύμφωνα με το ακόλουθο σχήμα. Το σετ μπαταριών είναι... - Page 18 Κατά την λειτουργία σε κατάσταση ρυθμίσεων, πιέστε τα πλήκτρα (Select) ON/Mute και Επιλογής (Select) ταυτόχρονα για 2 δευτερόλεπτα ώστε να επιστρέψετε στο πάνω μενού. Εάν βρίσκεστε ήδη στο πάνω μενού, πατήστε αυτά τα δύο πλήκτρα ταυτόχρονα για έξοδο από την κατάσταση ρυθμίσεων. www.tescom-ups.gr...
-
Page 19: Οθόνη Lcd
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 3-2. Οθόνη LCD Ένδειξη Λειτουργία Στοιχεία για τον χρόνο αυτονομίας Δείχνει τον εκτιμώμενο χρόνο αυτονομίας. H: ώρες, M: λεπτά, S: δευτερόλεπτα. Στοιχεία για την ρύθμιση και σφάλματα Δείχνει τα στοιχεία ρύθμισης, τα οποία υπάρχουν στην ενότητα 3-5. Δείχνει... -
Page 20: Ακουστικός Συναγερμός
Δείχνει το επίπεδο της μπαταρίας 0-24%, 25-49%, 50-74%, και 75-100%. Δηλώνει χαμηλή μπαταρία. 3-3. Ακουστικός Συναγερμός Κατάσταση Ήχος κάθε 5 δευτερόλεπτα Μπαταρίας Χαμηλή Ήχος κάθε 2 δευτερόλεπτα Μπαταρία Υπερφόρτιση Ήχος κάθε δευτερόλεπτο Σφάλμα Συνεχόμενος ήχος Κατάσταση Ήχος κάθε 10 δευτερόλεπτα Παράκαμψης (Bypass) www.tescom-ups.gr... -
Page 21: Κατάλογος Ενδείξεων Οθόνης Lcd
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 3-4. Κατάλογος ενδείξεων οθόνης LCD Συντόμευση Περιεχόμενο Ένδειξης Σημασία Ενεργοποίηση Απενεργοποίηση Κλείσιμο Υψηλή απώλεια Χαμηλή απώλεια Active open Active close Εκτιμώμενος χρόνος αυτονομίας Τρέχων χρόνος αυτονομίας Χαμηλή Μπαταρία Υπερφόρτιση... - Page 22 BAT 50: η τρέχουσα συχνότητα εξόδου είναι 50Hz BAT 60: η τρέχουσα συχνότητα εξόδου είναι 60Hz Αν η κατάσταση μετατροπέα είναι ενεργοποιημένη, μπορείτε να επιλέξετε τις ακόλουθες συχνότητες εξόδου: CF 50: η τρέχουσα συχνότητα εξόδου είναι 50Hz CF 60: η τρέχουσα συχνότητα εξόδου είναι 60Hz www.tescom-ups.gr...
- Page 23 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 04: ενεργοποίηση/απενεργοποίηση ECO Διεπαφή Ρύθμιση Παράμετρος 2: Ενεργοποίηση ή απενεργοποίηση της λειτουργίας εξοικονόμησης ενέργειας (ECO). Μπορείτε να επιλέξετε τις ακόλουθες δύο επιλογές: ENA: ενεργοποίηση κατάστασης ECO DIS: απενεργοποίηση κατάστασης ECO (εργοστασιακή ρύθμιση) l 05: ρύθμιση...
- Page 24 Παράμετρος 2: ρύθμιση του χρόνου εφεδρείας στην κατάσταση μπαταρίας για γενικές πρίζες. 0-999: ρύθμιση του χρόνου εφεδρείας σε λεπτά από 0-999 για γενικές πρίζες στην κατάσταση μπαταρίας. DIS: απενεργοποιήστε τον περιορισμό αυτονομίας και ο χρόνος αυτονομίας θα εξαρτάται από την χωρητικότητα της μπαταρίας (εργοστασιακή ρύθμιση) www.tescom-ups.gr...
- Page 25 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Σημείωση: Όταν ρυθμίζετε τον χρόνο στο “0”, ο χρόνος αυτονομίας θα είναι μόνο 10 δευτερόλεπτα. 08: Ρύθμιση εύρους συχνότητας παράκαμψης (Bypass) Διεπαφή Ρύθμιση Παράμετρος 2: Ρυθμίστε την υψηλότερη και χαμηλότερη αποδεκτή...
- Page 26 Σημείωση: Ρυθμίστε την κατάλληλη τιμή ρεύματος φόρτισης σύμφωνα με την χωρητικότητα της μπαταρίας που χρησιμοποιείται. Η προτεινόμενη τιμή ρεύματος φόρτισης είναι 0.1C~0.3C της χωρητικότητας της μπαταρίας σύμφωνα με τον παρακάτω πίνακα. Χωρητικότητα Συνολικό ρεύμα φόρτισης μπαταρίας(AH) 7~20 20~40 40~60 60~80 80~100 100~150 www.tescom-ups.gr...
- Page 27 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL l 14: Ρύθμιση τάσης ενίσχυσης φόρτισης Διεπαφή Ρύθμιση Παράμετρος 2: Ρύθμιση της τάσης ενίσχυσης φόρτισης 2.25-2.40: η ρύθμιση της τάσης ενίσχυσης φόρτισης κυμαίνεται από 2.25 V/κελί έως 2.40V/κελί. (εργοστασιακή ρύθμιση: 2.36V/κελί) l 15: Ρύθμιση...
- Page 28 Παράμετρος 2: Ρύθμιση ένδειξης χρόνου αυτονομίας EAT: εάν επιλέξετε το ΕΑΤ, θα εμφανίζεται ο εναπομένων χρόνος αυτονομίας (εργοστασιακή ρύθμιση) RAT: εάν επιλέξετε το RAT, εμφανίζεται ο χρόνος αυτονομίας μέχρι στιγμής. l 19: Ρύθμιση αποδεκτού εύρους τάσης εισόδου Διεπαφή Ρύθμιση www.tescom-ups.gr...
-
Page 29: Περιγραφή Κατάστασης Λειτουργίας
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Παράμετρος 2: Ρύθμιση της υψηλότερης και χαμηλότερης αποδεκτής τάσης για το εύρος τάσης εισόδου πατώντας το πλήκτρο down ή up. HLS: υψηλότερη τιμή τάσης εισόδου Για μοντέλα 200/208/220/230/240 VAC: 280/290/300: ρύθμιση... -
Page 30: Κωδικός Αναφοράς Σφαλμάτων
(Standby) φορτίσει μπαταρίες. Κατάσταση Σε περίπτωση σφάλματος, εμφανίζονται το σφάλματος εικονίδιο ERROR και ο κωδικός σφάλματος. 3-7. Κωδικός Αναφοράς Σφαλμάτων Συμβάν σφάλματος Κωδικός Εικονίδιο Συμβάν σφάλματος Κωδικός Εικονίδιο σφάλματος σφάλματος Αποτυχία εκκίνησης Η τάση της μπαταρίας είναι πολύ υψηλή www.tescom-ups.gr... -
Page 31: Ένδειξη Προειδοποιήσεων
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Bus over Η τάση της μπαταρίας είναι πολύ χαμηλή Bus under Βραχυκύκλωμα φορτιστή Αποτυχία ήπιας Υπερθέρμανση εκκίνησης αντιστροφέα H τάση του Υπερφόρτιση αντιστροφέα είναι υψηλή Η τάση του Βλάβη... - Page 32 Βγάζει ήχο κάθε 2 δευτερόλεπτα είναι ασταθής Αντικατάσταση μπαταρίας Βγάζει ήχο κάθε 2 δευτερόλεπτα Σφάλμα EEPROM Βγάζει ήχο κάθε 2 δευτερόλεπτα ΣΗΜΕΙΩΣΗ: Η ενεργοποίηση/απενεργοποίηση της λειτουργίας “ Σφάλμα καλωδίωσης εγκατάστασης ” μπορεί να γίνει μέσω λογισμικού. Ελέγξτε το εγχειρίδιο λογισμικού για λεπτομέρειες. www.tescom-ups.gr...
-
Page 33: Αντιμετώπιση Προβλημάτων
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 4. Αντιμετώπιση προβλημάτων Αν το σύστημα UPS δεν λειτουργεί σωστά, λύστε το πρόβλημα με βάση τον ακόλουθο πίνακα. Ένδειξη Πιθανή αιτία Αντιμετώπιση Δεν υπάρχει καμία ένδειξη και Ελέγξτε αν το καλώδιο συναγερμός... - Page 34 δεν συνεχίζεται. Ο χρόνος αυτονομίας της Οι μπαταρίες δεν είναι Φορτίστε τις μπαταρίες μπαταρίας είναι λιγότερος από την πλήρως φορτισμένες. τουλάχιστον 5 ώρες και στη ονομαστική αξία. συνέχεια ελέγξτε την χωρητικότητα. Αν το πρόβλημα συνεχίζεται, συμβουλευτείτε τον διανομέα σας. www.tescom-ups.gr...
-
Page 35: Αποθήκευση Και Συντήρηση
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Οι μπαταρίες είναι Επικοινωνήστε με τον ελαττωματικές. διανομέα σας για την αντικατάσταση των μπαταριών. Εμφανίζεται ο κωδικός σφάλματος Υπάρχει βραχυκύκλωμα Ελέγξτε αν η καλωδίωση στην οθόνη LCD και ο στην... -
Page 36: Προδιαγραφές
MODEL Prime Plus 1101 SRT Prime Plus 1102 SRT Prime Plus 1103 SRT ΧΩΡΗΤΙΚΟΤΗΤΑ* 1000VA/1000W 1500VA/1500W 2000VA/2000W 3000VA / 3000W TESCOM MODEL UPS.0538 UPS.0539 UPS.0509 ΕΙΣΟΔΟΣ PHASE Single phase with ground CAPACITY 1000 VA / 1000 W 2000 VA / 2000 W... - Page 37 1. Read carefully this manual before before the installation or operation of the UPS. 2. In order to ensure that the warranty is active, please send us the “Warranty Form” you will find inside or register to: www.tescom.gr 3. Please make sure that your UPS is charged every 2-3 months when it’s unused in order to avoid warranty issues.
- Page 38 3-4. LCD display wordings index ................20 3-5. UPS Setting ...................... 21 3-6. Operating Mode Description ................26 3-7. Faults Reference Code ..................27 3-8. Warning indicator ..................... 27 4. Troubleshooting ....................28 5. Storage and Maintenance ................... 29 6. Specifications ..................... 30 www.tescom-ups.gr...
-
Page 39: Important Safety Warning
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 1. Important Safety Warning Please comply with all warnings and operating instructions in this manual strictly. Save this manual properly and read carefully the following instructions before installing the unit. Do not operate this unit before reading through all safety information and operating instructions carefully. -
Page 40: Maintenance, Service And Faults
Do not open or destroy batteries. Escaping electrolyte can cause injury to the skin and eyes. It may be toxic. Please replace the fuse only with the same type and amperage in order to avoid fire hazards. Do not dismantle the UPS system. www.tescom-ups.gr... - Page 41 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL WARNING: This is a category C2 UPS product. In a residential environment, this product may cause radio interference, in which case the user many be required to take additional measures.
-
Page 42: Installation And Setup
NOTE: Before installation, please inspect the unit. Be sure that nothing inside the package is damaged. Please keep the original package in a safe place for future use. 2-1. Rear panel view Tower Models IEC Type 1K/1.5K NEMA Type 1K/1.5K www.tescom-ups.gr... - Page 43 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 1K/1.5K India Type 1K/1.5K AU Type 1K/1.5K...
- Page 44 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Brazil Type 1K/1.5K China Type 1K/1.5K Schuko Type 1K/1.5K www.tescom-ups.gr...
- Page 45 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL UK Type 1K/1.5K Universal Type 1K/1.5K Thailand Type 1K/1.5K...
- Page 46 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL RT Models IEC Type 1K/1.5K NEMA Type 1.5K www.tescom-ups.gr...
- Page 47 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Schuko Type UK Type 1.5K Universal Type AU Type 1.5K...
- Page 48 1. Programmable outlets: connect to non-critical loads. 2. Output receptacles: connect to mission-critical loads. 3. AC input 4. Network/Fax/Modem surge protection 5. USB communication port 6. RS-232 communication port 7. SNMP intelligent slot 8. Emergency power off function connector (EPO) 9. External battery connection www.tescom-ups.gr...
-
Page 49: Operating Principle
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 2-2. Operating principle The operating principle of the UPS is shown as below Output Input Dynamic Bypass The UPS is composed of EMI/RFI Rectifier Inverter EMI/RFI filters, rec Filters /PFC inverter, battery char... -
Page 50: Setup The Ups
It’s equipped with fan for cooling. Therefore, place the UPS in a well-ventilated area. It’s required to maintain minimum clearance of 100mm in the front of the UPS and 300mm in the back and two sides of the UPS for heat dissipation and easy-maintenance. 5. Connect to External Battery Pack www.tescom-ups.gr... - Page 51 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL When connecting external battery packs, please be sure to connect polarity correctly. Connect positive pole of battery pack to positive pole of external battery connector in UPS and negative pole of battery pack to negative pole of external battery connector in UPS.
- Page 52 UPS and RS-232/USB port of PC. Then, follow below steps to install monitoring software. 1. Insert the included installation CD into CD-ROM drive and then follow the on-screen instructions to proceed software installation. If there no screen shows 1 minute after inserting the CD, please execute setup.exe file for initiating software installation. www.tescom-ups.gr...
-
Page 53: Battery Replacement (Only For Rt Models)
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 2. Follow the on-screen instructions to install the software. 3. When your computer restarts, the monitoring software will appear as an orange plug icon located in the system tray, near the clock. 2-5. -
Page 54: Battery Kit Assembly (Option For Rt Models)
Step 2: Connect all battery terminals by following below chart. Tapes Tapes Step 3: Put assembled battery packs on Step 4: Cover the other side of plastic shell as one side of plastic shells as below chart. below chart. Then, battery kit is assembly well. www.tescom-ups.gr... - Page 55 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 4-battery kit Step 1: Remove adhesive tapes. Step 2: Connect all battery terminals by following below chart. Tapes Tapes Step 3: Put assembled battery packs on Step 4: Cover the other side of plastic shell as one side of plastic shells.
-
Page 56: Operations
Button mode, press ON/Mute and Select buttons simultaneously for 0.2 seconds to return to the upper menu. If it’s already in top menu, press these two buttons at the same time to exit the setting mode. 3-2. LCD Panel www.tescom-ups.gr... - Page 57 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Function Display Backup time information Indicates the estimated backup time. H: hours, M: minute, S: second. Configuration and fault information Indicates the configuration items, and the configuration items are listed in details in section 3-5.
-
Page 58: Audible Alarm
Active open Active close Estimated autonomy time Running autonomy time Shutdown Battery Low Over Load Over input current Battery No Connect Over Charge Site wiring fault Temperature Charger Battery Fault Bypass Out Range Bypass frequency unstable Battery Replace EEPROM error www.tescom-ups.gr... -
Page 59: Ups Setting
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 3-5. UPS Setting There are three parameters to set up the UPS. Parameter 1 Parameter 1: It’s for program alternatives. Parameter 2 Refer to below table. Parameter 2 is the setting options or values for each program. - Page 60 230Vac to 264Vac. (Default: 264Vac) For 100/110/115/120/127 VAC models: 120-140: setting the high voltage point in parameter 3 from 120Vac to 140Vac. (Default: 132Vac) LLS: Bypass low voltage point For 200/208/220/230/240 VAC models: 170-220: setting the low voltage point in parameter 3 from www.tescom-ups.gr...
- Page 61 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 170Vac to 220Vac. (Default: 170Vac) For 100/110/115/120/127 VAC models: 85-115: setting the low voltage point in parameter 3 from 85Vac to 115Vac. (Default: 85Vac) 08: Bypass frequency range setting ...
- Page 62 2.25-2.40: setting the charger boost voltage from 2.25 V/cell to 2.40V/cell. (Default: 2.36V/cell) 15: Charger float voltage setting Interface Setting Parameter 2: Set up the charger float voltage. 2.20-2.33: setting the charger float voltage from 2.20 V/cell to 2.33V/cell. (Default: 2.28V/cell) www.tescom-ups.gr...
- Page 63 PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 16: EPO logic setting Interface Setting Parameter 2: Set up the EPO function control logic. AO: Active Open (Default). When AO is selected as EPO logic, it will activate EPO function with Pin 1 and Pin 2 in open status.
-
Page 64: Operating Mode Description
Alarm is sounding every 10 seconds. Standby mode UPS is powered off and no output supply power, but still can charge batteries. Fault mode When a fault has occurred, the ERROR icon and the fault code will be displayed. www.tescom-ups.gr... -
Page 65: Faults Reference Code
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL 3-7. Faults Reference Code Fault event Fault code Icon Fault event Fault code Icon Bus start fail Battery voltage too high Bus over Battery voltage too low Bus under Charger output short Inverter soft start fail Over temperature... -
Page 66: Troubleshooting
Fault code is shown as 43 and the The UPS shut down Remove excess loads from icon is lighting on LCD automatically because of UPS output and restart it. overload at the UPS display. Alarm is continuously sounding. output. www.tescom-ups.gr... -
Page 67: Storage And Maintenance
PRIME PLUS � 1/1 � 1-3 kVA � ΟNLINE UPS USER MANUAL Symptom Possible cause Remedy Fault code is shown as 14 on LCD The UPS shut down Check output wiring and if display and alarm is continuously automatically because connected devices are in sounding. -
Page 68: Specifications
Tower Models MODEL Prime Plus 1101RT Prime Plus 1102RT Prime Plus 1103RT MODEL 1K 2B 1K 3B 1.5K 2K 4B 2K 6B TESCOM MODEL CAPACITY* 1000VA/1000W UPS.0538 1500VA/1500W UPS.0539 2000VA/2000W 3000VA / 3000W UPS.0509 INPUT PHASE Single phase with ground 160VAC/140VAC/120VAC/110VAC ±... - Page 69 Βόλου 7, 183 46 Μοσχάτο +30 210 9590080 www.tescom-ups.gr Volou 7, 18 346, Moschato, Greece info@tescom-ups.gr...
