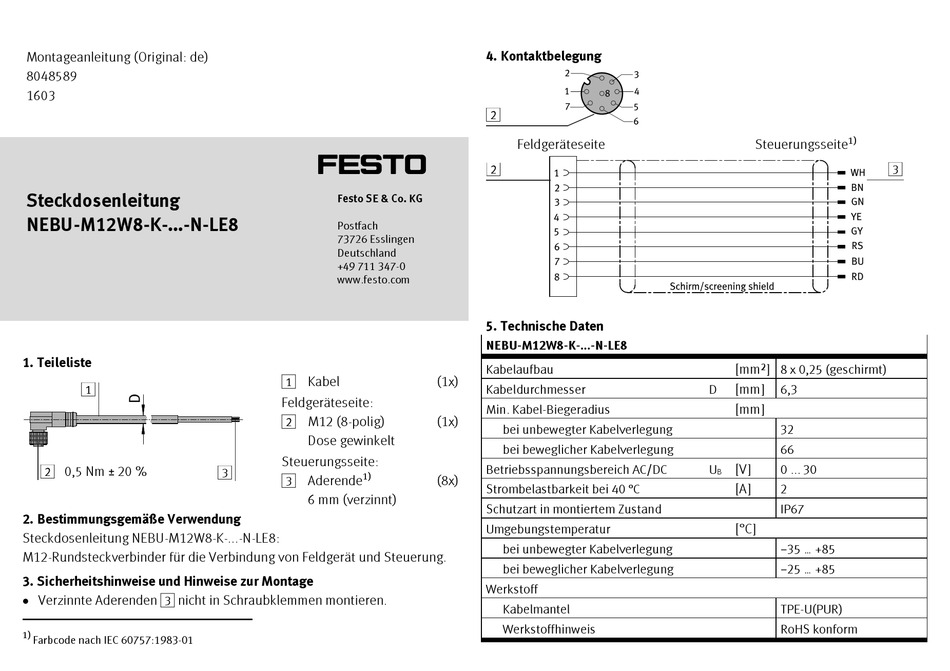

Montageanleitung (Original: de)
8048589
1603
Steckdosenleitung
NEBU-M12W8-K-...-N-LE8
1. Teileliste
1
18411d_1
2 0,5 Nm _ 20 %
2. Bestimmungsgemäße Verwendung

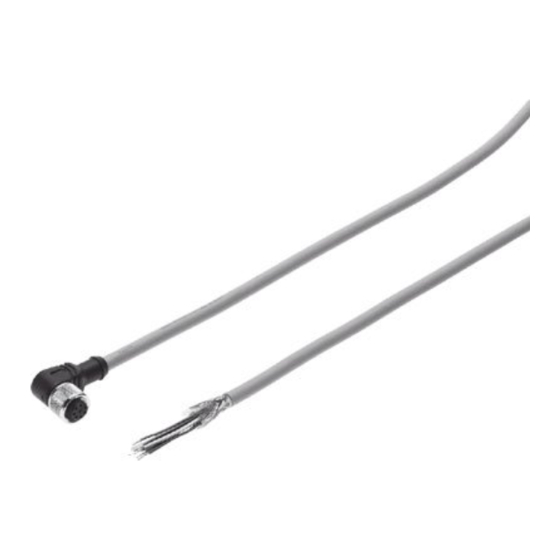

Steckdosenleitung NEBU-M12W8-K-...-N-LE8:
M12-Rundsteckverbinder für die Verbindung von Feldgerät und Steuerung.
3. Sicherheitshinweise und Hinweise zur Montage
 Verzinnte Aderenden 3 nicht in Schraubklemmen montieren.
1)
Farbcode nach IEC 60757:1983-01
†‡
Festo SE & Co. KG
Postfach
73726 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1 Kabel
Feldgeräteseite:
2 M12 (8-polig)
Dose gewinkelt
Steuerungsseite:
3
1)
3 Aderende
6 mm (verzinnt)
4. Kontaktbelegung
2
Feldgeräteseite
2
18411d_3
5. Technische Daten
NEBU-M12W8-K-...-N-LE8
Kabelaufbau
(1x)
Kabeldurchmesser
Min. Kabel-Biegeradius
(1x)
bei unbewegter Kabelverlegung
bei beweglicher Kabelverlegung
Betriebsspannungsbereich AC/DC
(8x)
Strombelastbarkeit bei 40 °C
Schutzart in montiertem Zustand
Umgebungstemperatur
bei unbewegter Kabelverlegung
bei beweglicher Kabelverlegung
Werkstoff
Kabelmantel
Werkstoffhinweis
18411d_2
1)
Steuerungsseite
3
[mm²] 8 x 0,25 (geschirmt)
D [mm] 6,3
[mm]
32
66
[V]
U 0 ... 30
B
[A]
2
IP67
[°C]
−35 ... +85
−25 ... +85
TPE-U(PUR)
RoHS konform
