Emerson ECD-000 Mounting Instructions

Die ECD Anzeigeeinheit wird gemeinsam mit den
Controllern der Baureihen EC3 von Emerson
eingesetzt, siehe Tabelle:
Typ EC3-Controller
EC3-612/611, EC3-622/621, EC3-642/641,
ECD-000 EC3-672/671, EC3-752/751, EC3-812/811,
EC3-922/921
ECD-001 EC3-332/-331
ECD-002 EC3-X33/-X32, EC3-D72/-D73
!
Sicherheitshinweise:
• Die Anzeigeeinheit kann bei Anschluß an andere
als die oben spezifizierten Controller beschädigt
werden.
• Halten Sie die Temperaturen innerhalb der
vorgeschriebenen Grenzen.
Technische Daten
Versorgungs von EC3 über das Anschlußkabel
spannung
Anzeige 2½-stellige, rote LED-Anzeige mit
Dezimalpunkt
LED bis zu 7 Indikatoren, siehe EC3
Indikatoren Controller Anleitung
Temperatur 0 ... +60°C (Betrieb),
-20 ... +65°C (Lagerung)
Luftfeuchte 0 ... 80% r.h. nicht kondensierend
Schutzart IP65 (bei Einbau in Schalttafel mit
Dichtung)
Anschluß- ECC-N10 (1,0m), ECC-N30 (3,0m)
kabel ECC-N50 (5,0m) oder CAT5 Kabel mit
RJ45 Steckern

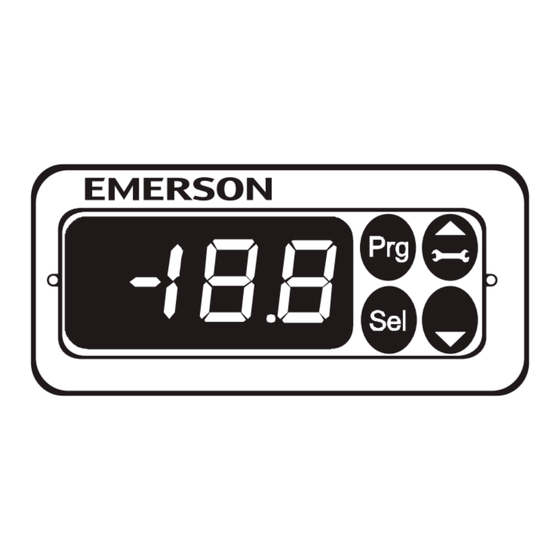

The ECD Display Unit is for use with EC3-Series
controllers from Emerson, see table:
Type EC3-Controller
EC3-612/611, EC3-622/621, EC3-642/641,
ECD-000 EC3-672/671, EC3-752/751, EC3-812/811,
EC3-922/921
ECD-001 EC3-332/-331
ECD-002 EC3-X33/-X32, EC3-D72/-D73
!
Safety instructions:
Display unit can be damaged, if used with others
•
than the above specified controllers.
Keep the temperatures within the specified
•
limits.
Technical data
Power From EC3 via connecting cable
supply
Display 2½-digit red LED with decimal point
LED up to 7 Indicators, see EC3 Controller
Indicators Instructions
Temperature 0 ... +60°C (operating),
-20 ... +65°C (storage)
Humidity 0 ... 80% r.h. non condensing
Protection
IP65 (front protection with gasket)
class
Connecting ECC-N10 (1,0m), ECC-N30 (3,0m)
cable ECC-N50 (5,0m) or CAT5 Cable with
RJ45 Plugs
Marking
ECD__65133__R03.doc
ECD Anzeigeeinheit
Montageanleitung
Montage
Die Anzeigeeinheit ECD kann in Frontplatten mit
einem Ausschnitt von 71 x 29mm montiert werden,
siehe Abmessungen oben.
Anzeigeeinheit vorsichtig mit eingefahrenen Halter-
ungen in den Frontplattenausschnitt einschieben.
Beiliegenden Imbusschlüssel in die Löcher auf der
Frontseite einstecken und im Uhrzeigersinn drehen.
Die Halterungen treten aus dem Gehäuse hervor und
bewegen sich in Richtung Frontplatte.
Imbussschraube weiterdrehen, bis die Halterung die
Frontplatte leicht berührt. Dann auch die zweite
Halterung in diese Position bringen.
Erst jetzt beide Seiten gleichmäßig anziehen, bis die
Anzeige festsitzt. Achtung: Halterung vorsichtig
anziehen, ansonsten droht Bruchgefahr.
ECD Display Unit
Mounting Instructions
Mounting
The ECD-001 can be mounted in panels with a 71 x
29 mm cutout. See dimensional drawing above for
space requirements.
Push controller into panel cutout.
Insert allen key into front panel holes and turn
clockwise. Mounting lugs will turn and gradually
move towards panel.
Turn allen key until mounting lug barely touches
panel. Then move other mounting lug to the same
position.
Tighten both sides very carefully until controller is
secured. Do not over tighten as mounting lugs will
break easily.
replaces Rev.: 01
Verdrahtung
ECD mit EC3 über das Anschlusskabel ECC-Nxx
oder sonstigem Standard CAT5-Kabel mit RJ45
Steckern verbinden.
Anzeige
ECD zeigt einen Messwert des angeschlossenen EC3
Controllers permanent an. Mit der SEL-Taste können
temporär andere Messwerte angezeigt werden. Wird
ca 2 Minuten keine Taste betätigt erscheint wieder die
Standardanzeige.
Bei einem Fehler blinkt die Anzeige, Fehlercode und
Messwert werden
Informationen über die angezeigten Messwerte und
die Fehlercodes sind der Betriebsanleitung des
angeschlossenen Controllers zu entnehmen.
Parametereinstellung
Die Parametereinstellung ist aus Sicherheitsgründen
passwortgeschützt. Die Eingabe des Passwortes und
die Veränderung der Parameter ist in der jeweiligen
EC3 Betriebsanleitung ausführlich beschrieben.
Die Tastenfunktionen können auch mit einer
Infrarotfernbedienung (Option) aktiviert werden.
Abmessungen
Wiring
Use connecting cable ECC-Nxx or any other standard
CAT5-Cable with RJ45 plugs to connect ECD with
EC3.
Display
ECD is showing one measured value of the connected
EC3 controller. Press the SEL button to scroll through
all possible displayable data. After approximately 2
Minutes the display will again display the default
value.
In case of an alarm the display is blinking. The alarm
code and the measured value are displayed
alternatively.
Consult the controllers operating instructions for a
detailed description of all Alarm Codes.
Parameter Setting
The parameter setting is password protected.
Password entry and parameter modification is
described in the respective EC3 controller operating
instructions.
All keys can be alternatively operated with the
(optional) Infrared remote control.
Dimensions
See figure above
1 / 5
D
abwechselnd angezeigt.
GB
PCN 862 892 01.02.2009
