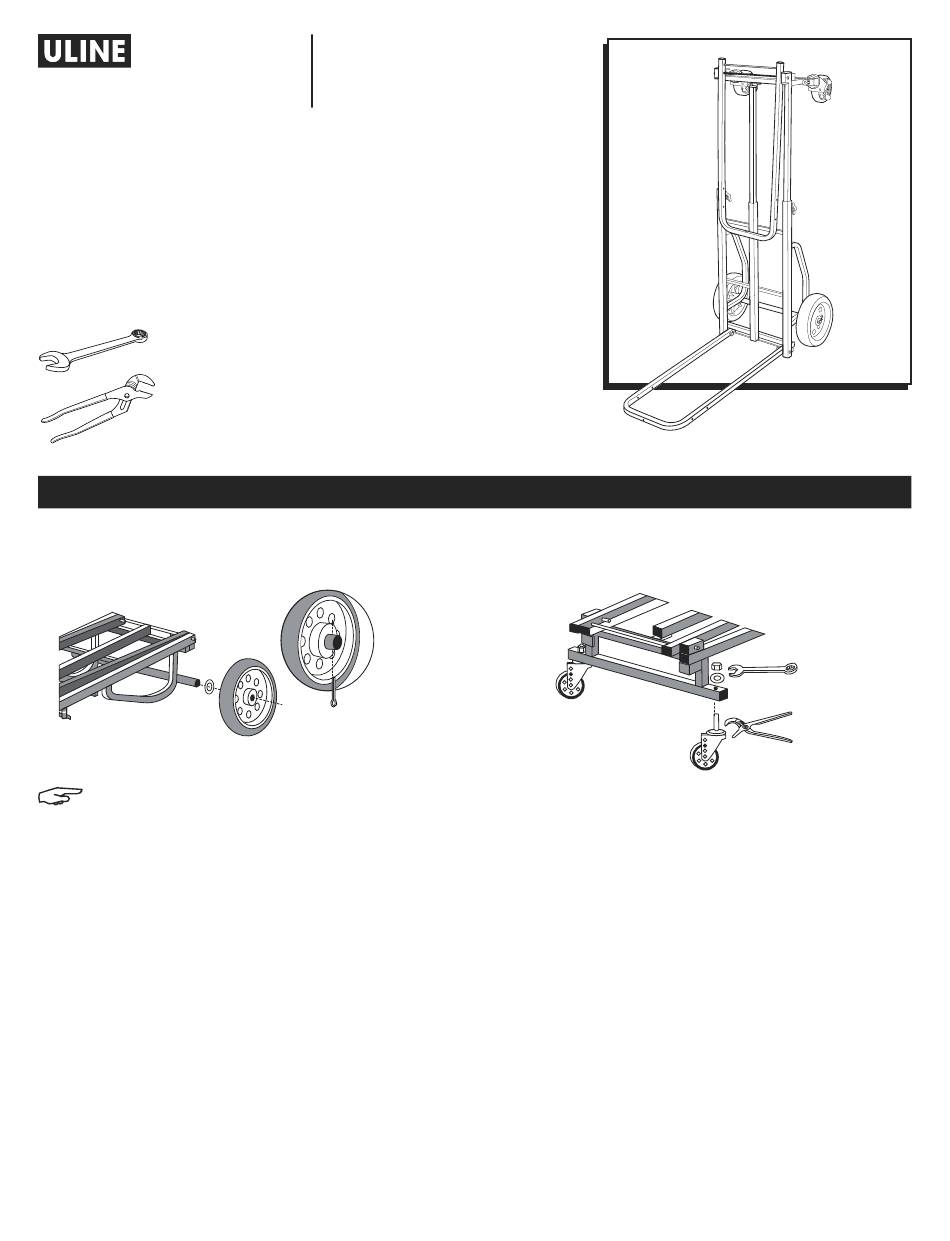

H-3381
8-IN-1 MULTI-CART
TOOLS NEEDED
3/4" Wrench
Channel Lock Pliers
INSTALLING REAR WHEELS
Figure 1
NOTE: It is recommended that axles be
lubricated with light grease before installing.
1.
Slide a flat washer over the end of the axle. Gently
slide a wheel over the end of the axle. (See Figure 1)
2. Insert a cotter pin through the holes in the end of
the axle. (See Figure 1A) Bend the cotter pin ends
outward.
3. Repeat steps 1 and 2 for the other wheel.
PAGE 1 OF 6
1-800-295-5510
uline.com
®
ASSEMBLY
Figure 1A
INSTALLING FRONT SWIVEL CASTERS
Figure 2
1.
Insert caster stem through the holes in the cart frame.
Slide a lock washer over the caster stem. Secure
caster with locknut. (See Figure 2)
2. Grip hex shaped plate just below caster stem with
channel lock pliers. Using a 3/4" wrench, tighten the
locknut. (See Figure 2)
3. Repeat steps 1 and 2 for the other caster.
Para Español, vea páginas 3-4.
Pour le français, consulter les pages 5-6.
0521 IH-3381
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for U-Line 8-in-1 Multi-Cart
Summary of Contents for U-Line 8-in-1 Multi-Cart
- Page 1 Para Español, vea páginas 3-4. Pour le français, consulter les pages 5-6. H-3381 1-800-295-5510 uline.com 8-IN-1 MULTI-CART ® TOOLS NEEDED 3/4" Wrench Channel Lock Pliers ASSEMBLY INSTALLING REAR WHEELS INSTALLING FRONT SWIVEL CASTERS Figure 1 Figure 1A Figure 2 Insert caster stem through the holes in the cart frame.
- Page 2 CONFIGURATIONS 1. SHORT FURNITURE DOLLY 5. LONG NOSE LUGGAGE CART Place cart on all four From long hi-stacker: wheels with sides folded Set on end with large wheels down as down as shown. shown. Pull top release cable and lower FOLD SIDES IN THIS ORDER: top foldable side.
-
Page 3: Herramientas Necesarias
H-3381 800-295-5510 uline.mx MULTI-CART 8-EN-1 ® HERRAMIENTAS NECESARIAS Llave Combinada de 3/4” Pinzas de Extensión ENSAMBLE COLOCACIÓN DE LAS LLANTAS TRASERAS COLOCACIÓN DE LAS RUEDAS GIRATORIAS DELANTERAS Diagrama 1 Diagrama 1A Diagrama 2 NOTA: Se recomienda lubricar los ejes con una grasa ligera antes de llevar a cabo la Inserte el vástago de la rueda a través de los instalación. - Page 4 CONFIGURACIONES 1. PLATAFORMA CORTA CON RUEDAS 5. CARRITO PARA EQUIPAJE DE PARA MUEBLES BASE LARGA Coloque el carrito apoyado Desde el estibador largo: sobre las cuatro llantas con Apóyelo sobre el extremo con las llantas los lados plegados hacia grandes hacia abajo, como se muestra. abajo como se muestra.
- Page 5 H-3381 1-800-295-5510 uline.ca MULTI-CART 8 EN 1 OUTILS REQUIS Clé de 3/4 po Pince multiprise à crémaillère MONTAGE INSTALLATION DES ROUES ARRIÈRE INSTALLATION DES ROULETTES PIVOTANTES AVANT Figure 1 Figure 1A Figure 2 REMARQUE : Nous recommandons de graisser Insérez la tige de la roulette dans les trous du cadre du chariot.
- Page 6 CONFIGURATIONS 1. PETIT SOCLE ROULANT POUR MEUBLES 5. CHARIOT À BAGAGES À LONG BEC Placez le chariot sur les À partir de la configuration de gerbeur quatre roues avec les côtés long à côtés élevés : pliés vers le bas comme Placez-le sur le côté...
