Jøtul C 24 Fläktenhet ökar luftcirkulationen i konvektionskammaren
och tillför rummet mer varmluft.
Installation
Med åtkomst till konvektionskammarens baksida.

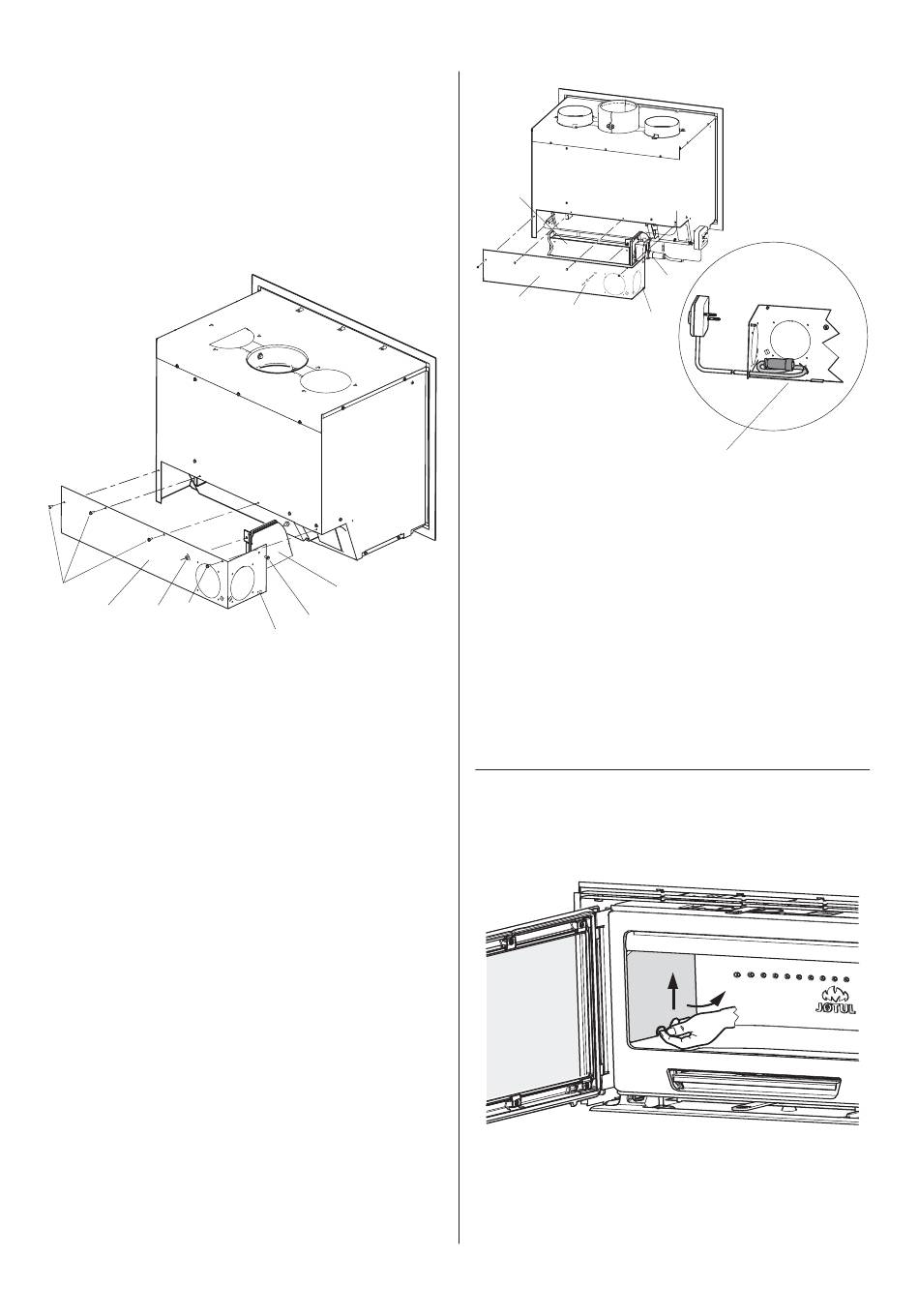

Bild 1
A
B
C
A
• Skruva ur skruvarna som förankrar fläktlocket i
konvektionskammaren (bild 1A).
Ta bort fläktlocket (bild 1B)
•
• Skruva ur skruvarna som förankrar sidoväggen i
inluftkammaren (bild 1C).
Ta bort sidoväggen från inluftkammaren (bild 1D).
•
Tryck ut kabelspåren (bild 1E).
•
D
A
E
Bild 2
D
F
E
• För in kabeln med honkontakt genom spåret i fläktlocket
(bild 2A).
1. Förankra kabeln i bygeln i fläktlockets botten med strips
(kontrollera att det finns tillräcklig kabellängd indragen så
att kontakten går att ansluta) (bild 2B).
2. Koppla samman hankontakten och honkontakten
(bild 1B-C).
3. Sätt fläktenheten på plats (bild 2D).
4. Skruva fast fläktenheten med de skruvar som användes för
att förankra sidoväggen (bild 1B-E).
5. Sätt fläktlocket på plats och skruva i alla fem skruvarna
(bild 1B-F).
Utan åtkomst till
konvektionskammarens baksida
Bild 3
1
Ta ut eldstadens sidobeklädnader (bild 3)
SVENSKA
C
A
B
2
