Jøtul I 400 Installation Instructions With Technical Data
  1. Manuals
  2. Brands
  3. Jøtul Manuals
  4. Stove
  5. I 400
  6. Installation instructions with technical data

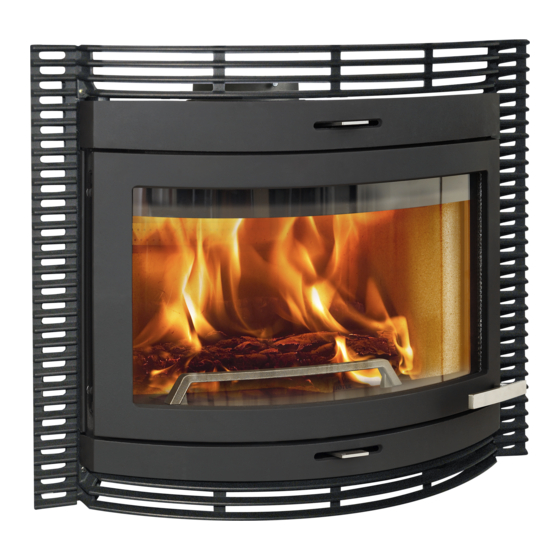

Jøtul I 400 Installation Instructions With Technical Data
