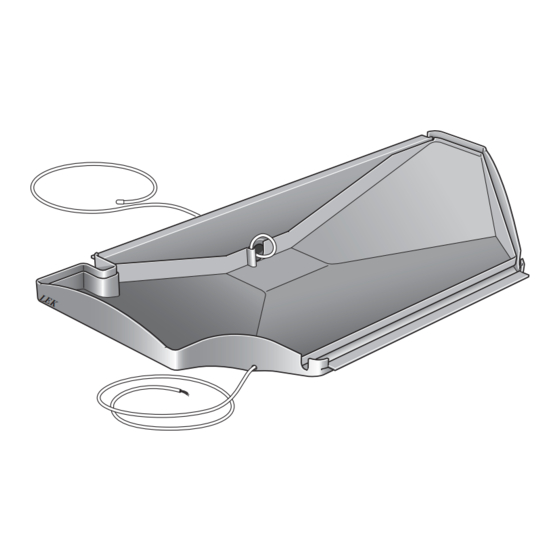

- Page 1 MAV 0903-4 KVT 10 KVT 10 811003 MONTERINGSANVISNING KONDENSVATTENTRÅG KVT 10 TILL FIGHTER 20XX INSTALLATION INSTRUCTIONS CONDENSATION WATER TROUGH KVT 10 FOR FIGHTER 20XX MONTAGEANLEITUNG KONDENSATAUFFANGWANNE KVT 10 FÜR FIGHTER 20XX...
- Page 3 MONTERINGSANVISNING KVT 10 Allmänt Kondensvattentråget används för att samla upp och leda bort det mesta av kondensvattnet från luft/vatten-värmepum- pen. Tråget innehåller en värmeslinga för att avrinningen ska fungera även vid minusgrader. Värmeslingan startar automatiskt vid en utetemperatur av +2 °C. När temperaturen når över +2 °C stängs värmeslingan av igen.
- Page 4 Isolera röret (minst 19 mm isolering) hela vägen utomhus. Dra röret med en fallande lutning från värmepumpen. OBS! Elektrisk installation och ledningsdragning skall utföras under överinseende av behörig elinstallatör. KVT 10...
- Page 5 3. Dra upp kabeln från värmeslingan genom kabelgenom- föringen och vidare till ellådan på FIGHTER 2005/2010. 4. Anslut ledarna från värmeslingan till position 9 och 10 på plint X13 i FIGHTER 2005/2010. 5. Stäng ellådan och locket på värmepumpen. KVT 10...
- Page 6 INSTALLATION INSTRUCTIONS KVT 10 5. Run your hand along the trough against the left-hand General side and press in the trough's edge above the moulding. The condensation water trough is used to collect and lead away most of condensation water from the air/water heat pump.
-
Page 7: Pipe Routing
Insulate the pipe (at least 19 mm of insulation) all the way outside. Route the pipe downward from the heat pump. NOTE The electrical installation and wiring must be carried out under the supervision of an authorised electrician. KVT 10... -
Page 8: Electrical Connection
FIGHTER 2005/2010. 4. Connect the conductors from the heating coil to termin- als 9 and 10 on terminal block X13 in FIGHTER 2005/2010. 5. Close the junction box and the cover on the heat pump. KVT 10... -
Page 9: Montage
MONTAGEANLEITUNG KVT 10 5. Ziehen Sie die Wanne per Hand nach links und drücken Allgemeines Sie die gesamte Wannenkante über der Leiste ein. Die Kondensatauffangwanne sammelt den größten Teil des Kondenswasser von der Luft/Wasser-Wärmepumpe und leitet dieses ab. In der Wanne befindet sich eine Heizschleife, damit die Ableitung auch bei Minusgraden erfolgen kann. - Page 10 Isolieren Sie das Rohr (mind. 19 mm Isolierung) im Außen- bereich auf seiner gesamten Länge. Verlegen Sie das Rohr mit einem Gefälle von der Wärme- pumpe. HINWEIS! Elektrische Installation und Leitungsverlegung müssen unter Aufsicht eines ausgebildeten Elektroinstallateurs erfolgen. KVT 10...
-
Page 11: Elektrischer Anschluss
Platz, ohne das Stromkabel zu strecken. 3. Reinigen Sie Wanne und Abfluss. FIGHTER 2005/2010 4. Bringen Sie die Wanne wieder an. 1. Unterbrechen Sie die Stromversorgung per Sicherheits- 5. Stellen Sie den Sicherheitsschalter wieder ein. schalter. KVT 10... - Page 12 KVT 10...
- Page 13 KVT 10...
- Page 14 KVT 10...
- Page 16 Tel: +43 (0)7662 8963-0 Fax: +43 (0)7662 8963-44 E-mail: mail@knv.at www.knv.at NIBE Wärmetechnik AG, Winterthurerstrasse 710, CH-8247 Flurlingen Tel: (52) 647 00 30 Fax: (52) 647 00 31 E-mail: info@nibe.ch www.nibe.ch Druzstevni zavody Drazice s.r.o, Drazice 69, CZ - 294 71 Benatky nad Jizerou Tel: +420 326 373 801 Fax: +420 326 373 803 E-mail: nibe@nibe.cz www.nibe.cz...
