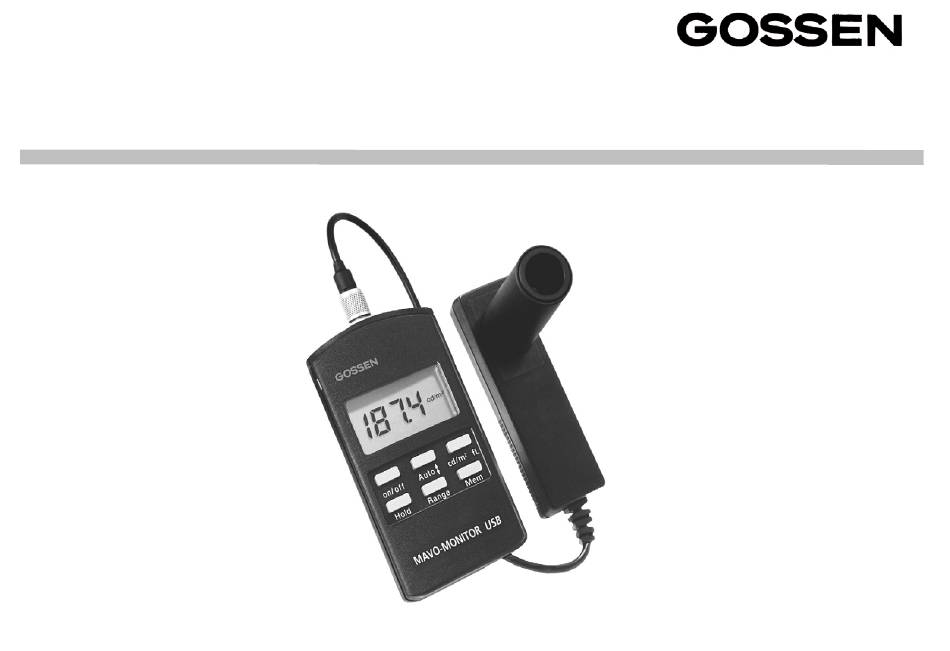

- Page 1 Bedienungsanleitung Operating Instructions MAVO-MONITOR USB 15161 1/7.04 Digitales Leuchtdichte-Messgerät...
- Page 2 Messöffnung USB- Display Schnittstelle Messkopf Tastenfeld Geräteansicht MAVO-MONITOR USB Gossen Foto- und Lichtmesstechnik GmbH...
-
Page 3: Table Of Contents
Inhaltsverzeichnis Seite Seite Anwendung.......... 4 Anzeigefeld.......... 5 Das Anzeigefeld und seine Elemente... 5 USB-Schnittstelle – Tastenfeld..........5 Standard-Software..... 12 So funktioniert das MAVO-MONITOR 6 Zubehör.......... 13 Vorbereitung.......... 6 6.1 Im Lieferumfang enthalten....13 Anzeigedauer – Dauerbetrieb....6 6.2 Optionales Zubehör......13 6.3 Eichzertifikat........ -
Page 4: Anwendung
Anwendung Mit dem Leuchtdichtemessgerät MAVO-MONITOR haben Sie ein handliches, bequem zu bedienendes und genaues Messgerät erworben. Das Gerät ist zur exakten Bestimmung der Leuchtdichte in den Einheiten cd/m² oder fL geeignet. Mit MAVO-MONITOR können Aufsatz- (Monitor, Fernsehgerät, Leuchtpult, Leuchtwanne) und mit Vorsatzgerät MAVO-SPOT Distanzmessungen (Monitor unter Berücksichtigung des Umgebungslichts, Arbeitsplatz-, Strassen-, Flugplatz-, Museumsbeleuchtungen, Leinwände) an durchstrahlten, wie auch an selbstleuchtenden Flächen vorgenommen werden. -
Page 5: Anzeigefeld
Anzeigefeld 2.1 Das Anzeigefeld und seine Elemente Tastenfeld Messwert und Speicheranzeige on/off – Ein-/Ausschalten Messeinheit Rangetaste – Speicher/Messbereich( ) Zwischenspeicher cd/m fL – Messeinheit umschalten Faktor Messwert Hold - Zwischenspeicher Auto-Range – automatische Messbereichswahl Rangetaste – Speicher/Messbereich( ) Batteriewarnanzeige Mem – Speichertaste Gossen Foto- und Lichtmesstechnik GmbH... -
Page 6: So Funktioniert Das Mavo-Monitor
So funktioniert das MAVO-MONITOR 3.1 Vorbereitung Setzen Sie zuerst die beiliegende Batterie (1.5V Mignon-Batterie, IEC LR6) in die Batteriekammer ein. Öffnen Sie hierzu den Schnappverschluß des Batteriefachs an der Rückseite des MAVO-MONITOR. Achten Sie dabei auf die richtige Polarität. Die Polungsrichtung ist durch einen Prägedruck in der Batteriekammer gekennzeichnet. -
Page 7: Bedienung
Bedienung Einschalten und Messen Schalten Sie das Gerät durch Drücken der Taste on/off ein. Das MAVO-MONITOR ist sofort in Messbereitschaft und misst 2 mal pro Sekunde. Nach dem Einschalten befindet sich das Messgerät im Messbereich „Auto“, d.h. entsprechend des Lichtniveaus schaltet das MAVO-MONITOR in den günstigsten Messbereich. -
Page 8: Speicherfunktionen
Speicherfunktionen Das MAVO-MONITOR besitzt neben einem Anzeige-Zwischenspeicher noch einen Messwertspeicher mit 100 Speicherplätzen. Diese Funktion ermöglicht Ihnen mehrere Messungen vor Ort vorzunehmen und zu einem späteren Zeitpunkt auszulesen. Die gespeicherten Werte bleiben bei Ausschalten des Gerätes oder bei einem Batteriewechsel erhalten. 4.4.1 „Hold“... -
Page 9: 4.4.2 „Mem" - Messwert Speichern
4.4.2 „Mem“ – Messwert speichern Hold Der zu speichernde Messwert ist im Display festgehalten. Durch Drücken der Taste Mem wird der zu speichernde Wert auf den nächsten freien Speicherplatz abgelegt. Zur Bestätigung der Speicherung erfolgt ein Signalton. Im Display wird der gespeicherte Messwert abwechselnd mit der Nummer des Speicherplatzes für einige Sekunden angezeigt. -
Page 10: Mem-Edit" - Überschreiben Eines
4.4.3 „Mem-Edit“ – Überschreiben eines gespeicherten Messwert Um einen irrtümlich im Messwertspeicher abgelegten Wert zu Hold korrigieren hat das MAVO-MONITOR die Funktion „Mem-Edit“. Sie messen den zu korrigierenden Messwert neu und halten diesen mit der Taste Hold fest. Durch Druck auf eine der Range-Tasten kann durch den Speicher geblättert werden. -
Page 11: Mem-Recall" - Auslesen Des
4.4.4 „Mem-Recall“ – Auslesen des Messwertspeichers Ausgehend von der Funktion „Messen“ drücken Sie die Taste Mem. Es wird der letzte belegte Speicherplatz zuerst angezeigt. Durch Druck auf eine der Range-Tasten kann durch den Speicher geblättert werden. Der aktuelle Speicherplatz wird abwechselnd mit dem gespeicherten Messwert angezeigt. -
Page 12: Mem-Clear" - Löschen Des Gesamten Messwertspeichers
4.4.5 „Mem-Clear“ – Löschen des gesamten Messwertspeichers Das MAVO-MONITOR muß sich in der Funktion „HOLD“ befinden. Durch gleichzeitiges Drücken der Range-Tasten wird der gesamte Messwertspeicher gelöscht. Die Löschung wird durch einen Signalton, sowie im Display durch 3 Striche bestätigt. USB Schnittstelle – Standard-Software Das MAVO-MONITOR besitzt eine USB-Schnittstelle. -
Page 13: Standard-Software
Zubehör Im Lieferumfang enthalten Bereitschaftstasche Batterie Standard-Software auf CD-ROM USB-Kabel Bedienungsanleitung Optionales Zubehör MAVO-SPOT (Best.Nr.M494G) Präzisionsvorsatzgerät mit einem Messwinkel von 1°. Mit diesem Gerät können Sie Distanzmessungen, unter Einbeziehung des Umgebungslichtes, in einer Entfernung von 34 cm bis ∞ durchführen. Der MAVO-SPOT ist farbkorrigiert, d.h. seine Spektralempfindlichkeit ist der spektralen Hellempfindlichkeit des menschlichen Auges V(λ) angepasst und entspricht der Klasse B nach DIN 5032, Teil 7. -
Page 14: Service - Hinweis
Service – Hinweis Das Gerät benötigt bei vorschriftsmäßigem Gebrauch keine besondere Wartung. Sollte das Gerät durch den Gebrauch verschmutzt worden sein, reinigen Sie die Gehäuseoberfläche mit einem leicht angefeuchteten Tuch. Vermeiden Sie den Einsatz von Putz-, Scheuer- oder Lösungsmitteln. Sollte Ihr MAVO-MONITOR einmal nicht zu Ihrer Zufriedenheit arbeiten oder wollen Sie Ihr Werkszertifikat erneuern lassen, senden Sie ihn an: GOSSEN Foto- und Lichtmesstechnik GmbH Thomas-Mann-Str.16-20... - Page 15 Schnittstelle USB 1.1 Stromversorgung Batterie 1,5V Mignon Alkali-Mangan-Zelle (IEC LR 6) oder entsprechender Akku Betriebsdauer ca. 45 Stunden Dauerbetrieb mit Alkali-Mangan-Batterie Batteriekontrolle Automatische Anzeige, wenn die Batteriespannung ca. 1,0V unterschreitet. Bei PC-Betrieb erfolgt die Stromversorgung über die Schnittstelle Mechanischer Aufbau Gehäuse Kunststoff Abmessungen...
- Page 16 0,01... 19,99 0,01 1... 1 999 0,1... 199,9 10... 19 990 1... 1 999 Wichtigste Fehlergrenzen beim MAVO-MONITOR USB Merkmal Zulässige Fehler Fehlergrenzen nach MAVO-MONITOR USB DIN 5032 Klasse B ≤ 3,0% V(λ)-Anpassung (f Linearitätsfehler (f ≤ 1,0% Abgleichfehler (f ≤...
- Page 17 GOSSEN Foto- und Lichtmesstechnik GmbH ist ebenso ein führender Hersteller weiterer interessanter Lichtmessgeräte: MAVOLUX 5032 C USB: Digitales Präzisionsmessgerät zum Messen der Beleuchtungsstärke, klassifiziert nach DIN 5032, Teil 7 und CIE no. 69 in Klasse C. Luxmeter Industrie, Handwerk und Behörden, für orientierende Messungen. MAVOLUX 5032 B USB: Digitales Präzisionsmessgerät zum Messen der Beleuchtungsstärke, klassifiziert nach DIN 5032, Teil 7 und CIE no.69 in Klasse B.
- Page 18 Notizen Gossen Foto- und Lichtmesstechnik GmbH...
- Page 19 Notizen Gossen Foto- und Lichtmesstechnik GmbH...
- Page 20 Gedruckt in Deutschland – Änderungen vorbehalten GOSSEN Foto- und Lichtmesstechnik GmbH Thomas-Mann-Str.16-20 90471 Nürnberg Telefon: 0911-8602-181 Telefax: 0911-8602-142 Email: info@gossen-photo.de Gossen Foto- und Lichtmesstechnik GmbH...
- Page 21 Operating Instructions MAVO-MONITOR USB Measuring Instrument for Luminance 15161 1/7.04 Gossen Foto- und Lichtmesstechnik GmbH...

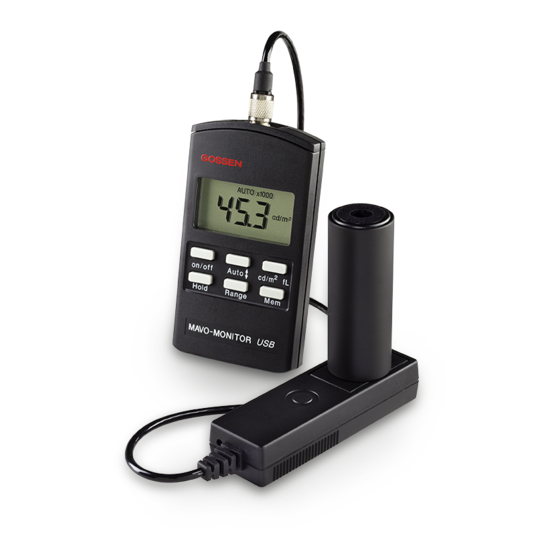

- Page 22 Light sensor USB Port Display Light measuring probe Key pad MAVO-MONITOR USB Gossen Foto- und Lichtmesstechnik GmbH...
- Page 23 Page Page Applications..........4 Display........... 5 USB Port – The elements of the display..... 5 Standard Software.... 12 Key pad........... 5 Accessories........ 13 MAVO-MONITOR Operation....6 Standard equipment..... 13 Preparation..........6 Optional accessories....13 Duration of display - Calibration Certificate....13 Continuous operation......
-
Page 24: Applications
Applications The MAVO-MONITOR Luminance Meter is a handy, easy to use and high precision measuring instrument. It allows the accurate measurement of the luminance in cd/m² or fL. The MAVO-MONITOR is ideally suited for contact measurements with the light measuring probe placed direct on luminous or backlighted surfaces (monitors, TV sets,light boxes, light panels). -
Page 25: Display
Display Description of display Key pad Display of measured value and Switching on/off Memory indication Range key – Memory/Measuring range Measurement Unit cd/m fL- Select measurement unit Display „HOLD„ indication Hold - Function Multiplying factor for measurement value Range key – Memory/Measuring range Auto ranging –... -
Page 26: Mavo-Monitor Operation
Functioning of the MAVO-MONITOR Preparation First remove the snap-on cover and open the battery compartment at the back of the meter. Insert the battery included with the meter (1.5 V size AA, IEC LR6) in the battery compartment. Care should be taken to place the battery correctly according to the polarity indications “+“... -
Page 27: Switching On - Making Measurement
Using the MAVO-MONITOR Switching on – Making Measurement Press the on/off key and the MAVO-MONITOR is immediately in the measuring mode and is measuring at the rate of 2 times per second. The instrument is in the function „AUTO“, i.e. the MAVO-MONITOR will select the best suited measuring range for the existing light level. -
Page 28: Memory Functions
Memory Functions The MAVO-MONITOR is provided in addition to the „Display Hold“ also with a memory for data up to 100 measurement values. This function allows several measurement operations in the field and read-out at a later time. The data stored in the memory will be maintained, even when the instrument is turned off or the battery is changed. -
Page 29: Mem" - Storing Measurement Value
4.4.2 „Mem“ – Storing measurement value in memory The measurement value to be memorized is locked by the Hold Hold key in the display. By pressing the key Mem you will enter the value to be stored in the next free memory location. An acoustic signal confirms „value stored in memory“. -
Page 30: Mem Edit" - Deleting A Value In Memory
4.4.3 „Mem-Edit“ – Deleting a value in memory and entering a new value The Mavolux offers the function „Mem Edit“ for correcting a Hold value stored in the memory. Measure again, press the Hold key and the new value is locked. Then by pressing one of the range keys, you can browse through the memory. -
Page 31: Mem Recall" -Data Memory Recall
4.4.4 „Mem Recall“ –Data memory Recall Start in the function „Measuring“ and press the key Mem. The last memory location filled will be indicated first. Press one of the range keys to browse through the data memory. The current memory location is indicated in the display alternating with the measurement value stored in the memory. -
Page 32: Mem Clear" - Clear Memory
4.4.5 „Mem-Clear“ – Clear memory The MAVO-MONITOR must be in function „HOLD“. When pressing simultaneously the Range keys, you clear the complete measuring data memory. The cancelling is confirmed by an acoustic signal and three dashes in the display. USB Port – Standard Software The MAVO-MONITOR is equipped with a USB Port which allows the meter to be connected to a PC with the USB cable (supplied). -
Page 33: Accessories
Accessories Standard Equipment Leather carrying case Battery Standard Software on CD-ROM USB-cable Instruction Manual Optional Accessories MAVO-SPOT (ordering no. M494G) Attachment For precision spot metering of the luminance, non contact, at a distance from 34 cm to ∞, with measuring angle of 1 degree. The ambient light is being taken into consideration in the measurement. -
Page 34: Calibration Certificate
Calibration Certificate (Optional) Calibration reference: Scientific Standard Lamps, type Wi 41G of the PTB (Physikalische Technische Bundesanstalt Braunschweig – National Standard Institute of Germany). Depending on how the instrument is being used we recommend a recalibration interval between 12 and 18 months. For this purpose please contact our Calibration Service Department (telephone +49 911 8602 172). - Page 35 LCD display 50 mm x 25 mm Read-out 7 segments, 3 digits, 13 mm Overload signal „OL“ in the display Memory for measurement values 100 memory locations, display indication „FLL“ = memory full Port USB 1.1 Power Supply Battery one 1.5 V alkaline – manganese cell, size AA (IEC LR 6) or suitable rechargeable battery Battery life approx.
- Page 36 19.99 0.01 1... 1 999 0.1... 199.9 10... 19 990 1... 1 999 Most Important Error Limits Mavo-Monitor USB Characteristics Admissible Error per Maximum Error DIN 5032 Klasse B Mavo-Monitor USB V(λ)-Matching (f ≤ 3.0% Linearity (f ≤ 1.0% Adjustment Error (f ≤...
-
Page 37: Declaration Of Conformity
Anschrift / Address: Thomas-Mann-Str.16-20 90471 Nürnberg Leuchtdichtemessgerät/Luminance Meter Produktbezeichnung/ Product name: MAVO-MONITOR USB Typ / Type: Bestell-Nr / Order No: M504G / M506G Das bezeichnete Produkt stimmt mit den Vorschriften folgender Europäischer Richtlinien überein, nachgewiesen durch die vollständige Einhaltung folgender Normen:... - Page 38 Gossen Foto- und Lichtmesstechnik GmbH is also a leading provider for other interesting light measuring instrumemts: -MAVOLUX 5032 C USB: Digital precision instrument for measuring the illuminance in lx or fc, classified acc. to DIN 5032, Part 7 and CIE 69 in Class C. Ideally suited for use in industry, trade institutes and inspection authorities, also for very high light intensities.
- Page 39 Notes Gossen Foto- und Lichtmesstechnik GmbH...
- Page 40 Printed in Germany – Subject to change witout notice GOSSEN Foto- und Lichtmesstechnik GmbH Thomas-Mann-Str.16-20 D 90471 Nürnberg Phone : +49 911 8602-181 Fax: : +49 911 8602-142 e-mail: info@gossen-photo.de Gossen Foto- und Lichtmesstechnik GmbH...
