Fig.1
2
1
10
7
18
8
Fig. 2
Fig. 3
11
13
12
Fig. 4
21
22
14
16
3
4
6
3
5
9
7
8
L
15
GEFAHREN UND SCHUTZMASSNAHMEN
Abgase:
Einatmung der Abgase
Elektrischer Schlag:
Berühren des Zündsteckers Zündkerzenstecker nicht
Verbrennungen:
Berührung des Auspuffes
Feuer-Explosion:
Benzin ist feuergefährlich
Entpacken der Maschine
Überprüfen Sie den Inhalt auf eventuelle Transportschä-
den.
Im Falle eines Schadens muss dieser sofort an den Spe-
diteur gemeldet werden. Prüfen Sie den Inhalt auf Voll-
ständigkeit.
Melden Sie fehlende Teile sofort dem Händler.
Zusätzliche Teile, die an der Maschine zu befestigen
sind, müssen vor der Montage lokalisiert und zugeord-
net werden.
Achtung! Vor Inbetriebnahme Öl einfüllen!

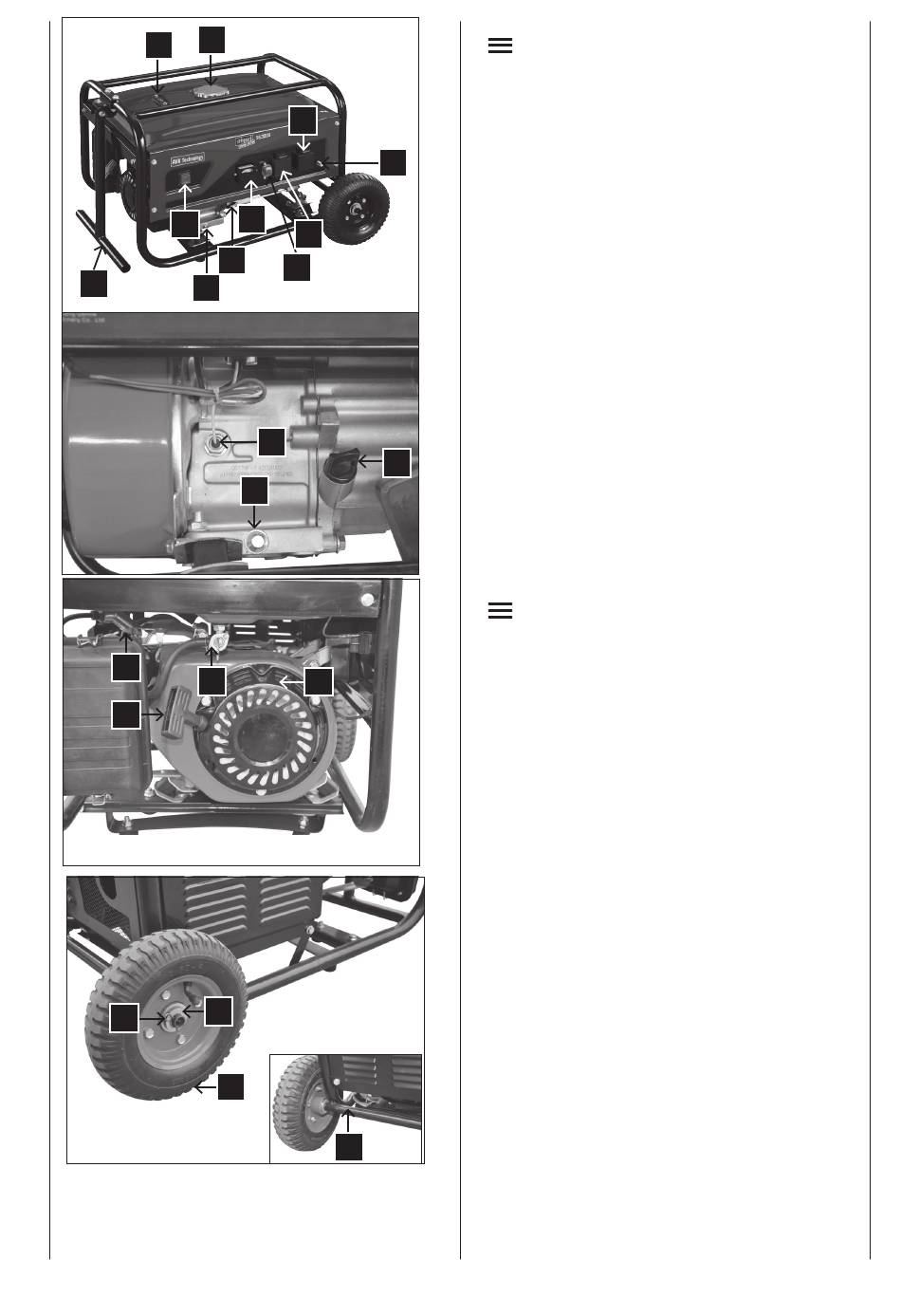

AUSSTATTUNG ABB. 1-7
1
Tankanzeige
2
Tankdeckel
3
2 x 230 V~ Steckdosen
4
Erdungsanschluss
5
Überlastungsschutz
6
Voltmeter
7
Öleinfüllschraube
8
Ölablassschraube
9
Ölmangelsicherung
10 Ein-/Ausschalter
11
Choke Hebel
12 Reversierstarteinrichtung
13 Benzinhahn
14 Räder
15 Radachse
16 Standfuß
17 Transportgriffhalter
18 Transportgriff
19 Schrauben M8x40
20 Schrauben M8x16
21 Unterlegscheiben für Räder
22 Sicherungssplinte für Räder
23 Muttern M8
24 Schraubendreher
25 Zündkerzenschlüssel
26 Öleinfülltrichter
Gerät nur im Freien verwen-
den
bei laufendem Motor be-
rühren
Gerät abkühlen lassen
Beim Tanken und Arbeiten
ist das Rauchen verboten
