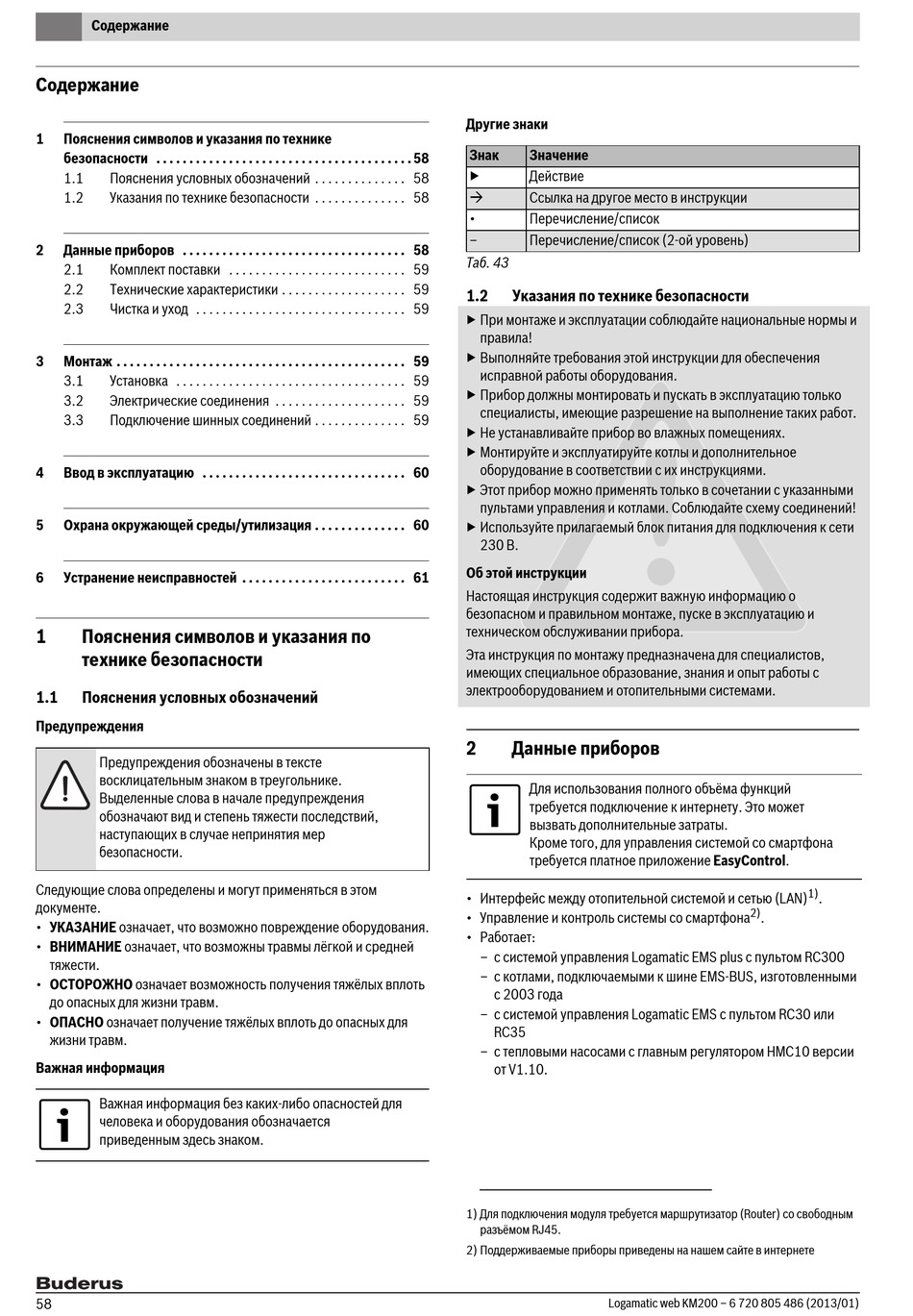

Buderus Logamatic web KM200 Installation Instructions Manual page 58

Содержание
Содержание
1 Пояснения символов и указания по технике
безопасности . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
1.1 Пояснения условных обозначений . . . . . . . . . . . . . . 58
1.2 Указания по технике безопасности . . . . . . . . . . . . . . 58
2 Данные приборов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
2.1 Комплект поставки . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
2.2 Технические характеристики . . . . . . . . . . . . . . . . . . . 59
2.3 Чистка и уход . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3 Монтаж . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.1 Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
3.2 Электрические соединения . . . . . . . . . . . . . . . . . . . . 59
3.3 Подключение шинных соединений . . . . . . . . . . . . . . 59
4 Ввод в эксплуатацию . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60
5 Охрана окружающей среды/утилизация . . . . . . . . . . . . . . 60
6 Устранение неисправностей . . . . . . . . . . . . . . . . . . . . . . . . . 61
1 Пояснения символов и указания по
технике безопасности
1.1 Пояснения условных обозначений
Предупреждения
Предупреждения обозначены в тексте
восклицательным знаком в треугольнике.
Выделенные слова в начале предупреждения
обозначают вид и степень тяжести последствий,
наступающих в случае непринятия мер
безопасности.
Следующие слова определены и могут применяться в этом
документе.
• УКАЗАНИЕ означает, что возможно повреждение оборудования.
• ВНИМАНИЕ означает, что возможны травмы лёгкой и средней
тяжести.
• ОСТОРОЖНО означает возможность получения тяжёлых вплоть
до опасных для жизни травм.
• ОПАСНО означает получение тяжёлых вплоть до опасных для
жизни травм.
Важная информация
Важная информация без каких-либо опасностей для
человека и оборудования обозначается
приведенным здесь знаком.
58
Другие знаки
Знак Значение
▶ Действие

Ссылка на другое место в инструкции
• Перечисление/список
– Перечисление/список (2-ой уровень)
Таб. 43
1.2 Указания по технике безопасности
▶ При монтаже и эксплуатации соблюдайте национальные нормы и
правила!
▶ Выполняйте требования этой инструкции для обеспечения
исправной работы оборудования.
▶ Прибор должны монтировать и пускать в эксплуатацию только
специалисты, имеющие разрешение на выполнение таких работ.
▶ Не устанавливайте прибор во влажных помещениях.
▶ Монтируйте и эксплуатируйте котлы и дополнительное
оборудование в соответствии с их инструкциями.
▶ Этот прибор можно применять только в сочетании с указанными
пультами управления и котлами. Соблюдайте схему соединений!
▶ Используйте прилагаемый блок питания для подключения к сети
230 В.
Об этой инструкции
Настоящая инструкция содержит важную информацию о
безопасном и правильном монтаже, пуске в эксплуатацию и
техническом обслуживании прибора.
Эта инструкция по монтажу предназначена для специалистов,
имеющих специальное образование, знания и опыт работы с
электрооборудованием и отопительными системами.
2 Данные приборов
Для использования полного объёма функций
требуется подключение к интернету. Это может
вызвать дополнительные затраты.
Кроме того, для управления системой со смартфона
требуется платное приложение EasyControl.
• Интерфейс между отопительной системой и сетью (LAN)
• Управление и контроль системы со смартфона
• Работает:
– с системой управления Logamatic EMS plus с пультом RC300
– с котлами, подключаемыми к шине EMS-BUS, изготовленными
с 2003 года
– с системой управления Logamatic EMS с пультом RC30 или
RC35
– с тепловыми насосами с главным регулятором HMC10 версии
от V1.10.
1) Для подключения модуля требуется маршрутизатор (Router) со свободным
разъёмом RJ45.
2) Поддерживаемые приборы приведены на нашем сайте в интернете
Logamatic web KM200 – 6 720 805 486 (2013/01)
1)
.
2)
.
