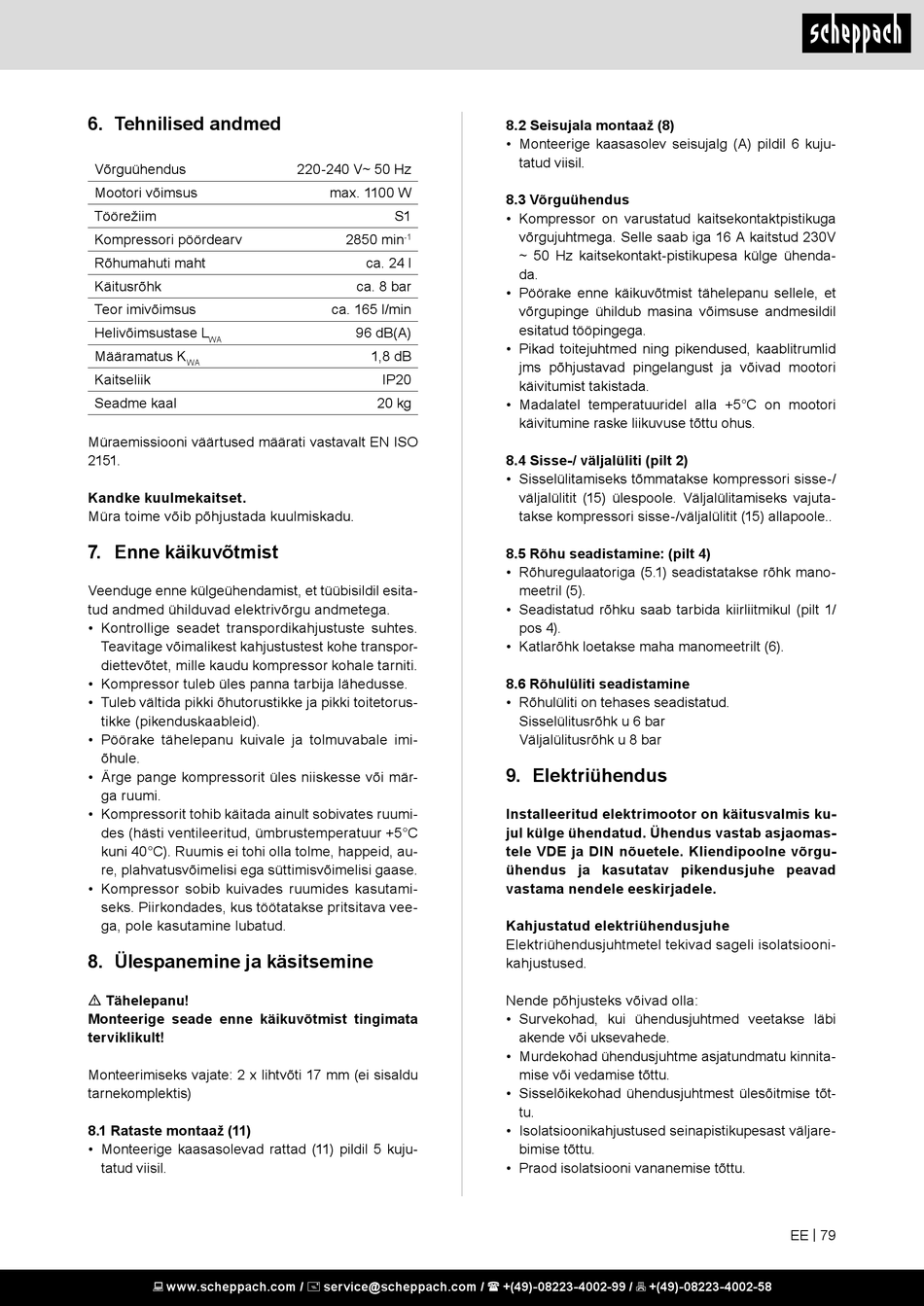

6. Tehnilised andmed

Võrguühendus
Mootori võimsus
Töörežiim
Kompressori pöördearv
Rõhumahuti maht
Käitusrõhk
Teor imivõimsus
Helivõimsustase L
WA
Määramatus K
WA
Kaitseliik
Seadme kaal
Müraemissiooni väärtused määrati vastavalt EN ISO
2151.
Kandke kuulmekaitset.
Müra toime võib põhjustada kuulmiskadu.
7. Enne käikuvõtmist
Veenduge enne külgeühendamist, et tüübisildil esita-
tud andmed ühilduvad elektrivõrgu andmetega.
• Kontrollige seadet transpordikahjustuste suhtes.
Teavitage võimalikest kahjustustest kohe transpor-
diettevõtet, mille kaudu kompressor kohale tarniti.
• Kompressor tuleb üles panna tarbija lähedusse.
• Tuleb vältida pikki õhutorustikke ja pikki toitetorus-
tikke (pikenduskaableid).
• Pöörake tähelepanu kuivale ja tolmuvabale imi-
õhule.
• Ärge pange kompressorit üles niiskesse või mär-
ga ruumi.
• Kompressorit tohib käitada ainult sobivates ruumi-
des (hästi ventileeritud, ümbrustemperatuur +5°C
kuni 40°C). Ruumis ei tohi olla tolme, happeid, au-
re, plahvatusvõimelisi ega süttimisvõimelisi gaase.
• Kompressor sobib kuivades ruumides kasutami-
seks. Piirkondades, kus töötatakse pritsitava vee-
ga, pole kasutamine lubatud.
8. Ülespanemine ja käsitsemine
m Tähelepanu!
Monteerige seade enne käikuvõtmist tingimata
terviklikult!
Monteerimiseks vajate: 2 x lihtvõti 17 mm (ei sisaldu
tarnekomplektis)
8.1 Rataste montaaž (11)
• Monteerige kaasasolevad rattad (11) pildil 5 kuju-
tatud viisil.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
220-240 V~ 50 Hz
max. 1100 W
S1
2850 min
-1
ca. 24 l
ca. 8 bar
ca. 165 l/min
96 dB(A)
1,8 dB
IP20
20 kg
8.2 Seisujala montaaž (8)
• Monteerige kaasasolev seisujalg (A) pildil 6 kuju-
tatud viisil.
8.3 Võrguühendus
• Kompressor on varustatud kaitsekontaktpistikuga
võrgujuhtmega. Selle saab iga 16 A kaitstud 230V
~ 50 Hz kaitsekontakt-pistikupesa külge ühenda-
da.
• Pöörake enne käikuvõtmist tähelepanu sellele, et
võrgupinge ühildub masina võimsuse andmesildil
esitatud tööpingega.
• Pikad toitejuhtmed ning pikendused, kaablitrumlid
jms põhjustavad pingelangust ja võivad mootori
käivitumist takistada.
• Madalatel temperatuuridel alla +5°C on mootori
käivitumine raske liikuvuse tõttu ohus.
8.4 Sisse-/ väljalüliti (pilt 2)
• Sisselülitamiseks tõmmatakse kompressori sisse-/
väljalülitit (15) ülespoole. Väljalülitamiseks vajuta-
takse kompressori sisse-/väljalülitit (15) allapoole..
8.5 Rõhu seadistamine: (pilt 4)
• Rõhuregulaatoriga (5.1) seadistatakse rõhk mano-
meetril (5).
• Seadistatud rõhku saab tarbida kiirliitmikul (pilt 1/
pos 4).
• Katlarõhk loetakse maha manomeetrilt (6).
8.6 Rõhulüliti seadistamine
• Rõhulüliti on tehases seadistatud.
Sisselülitusrõhk u 6 bar
Väljalülitusrõhk u 8 bar
9. Elektriühendus
Installeeritud elektrimootor on käitusvalmis ku-
jul külge ühendatud. Ühendus vastab asjaomas-
tele VDE ja DIN nõuetele. Kliendipoolne võrgu-
ühendus ja kasutatav pikendusjuhe peavad
vastama nendele eeskirjadele.
Kahjustatud elektriühendusjuhe
Elektriühendusjuhtmetel tekivad sageli isolatsiooni-
kahjustused.
Nende põhjusteks võivad olla:
• Survekohad, kui ühendusjuhtmed veetakse läbi
akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnita-
mise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõt-
tu.
• Isolatsioonikahjustused seinapistikupesast väljare-
bimise tõttu.
• Praod isolatsiooni vananemise tõttu.
