1x8 HDMI Extender Splitter
Osservazione: il tasto LENGHT è stato progettato per la
commutazione tra la regolazione automatica e quella manuale per
far fronte alle diverse lunghezze del cavo. Appena acceso, senza
alcuna operazione, il dispositivo lavora con un set di parametri
precedentemente memorizzati. Accendere quindi l'apparecchiatura e
premere il tasto LENGHT. Dopo le prime due pressioni, passerà alla
modalità automatica che permette di adeguarsi automaticamente alla
lunghezza del cavo. Continuando a premere lo stesso tasto si passerà
alla modalità di regolazione manuale. Ci sono 12 livelli, tramite i quali,
entrando in modalità manuale, si potranno gestire manualmente le
diverse distanze di trasmissione. Dopo aver passato tutti i 12 livelli,
si ripasserà nuovamente alla modalità automatica in modo circolare.

prOCEDUrA pEr l'InStAllAZIOnE

Come preparare un cavo di rete Cat.5/6
Seguire lo standard EIA-568B:
1-Arancio/bianco
2-Arancio
3-Verde/bianco
4-Blu

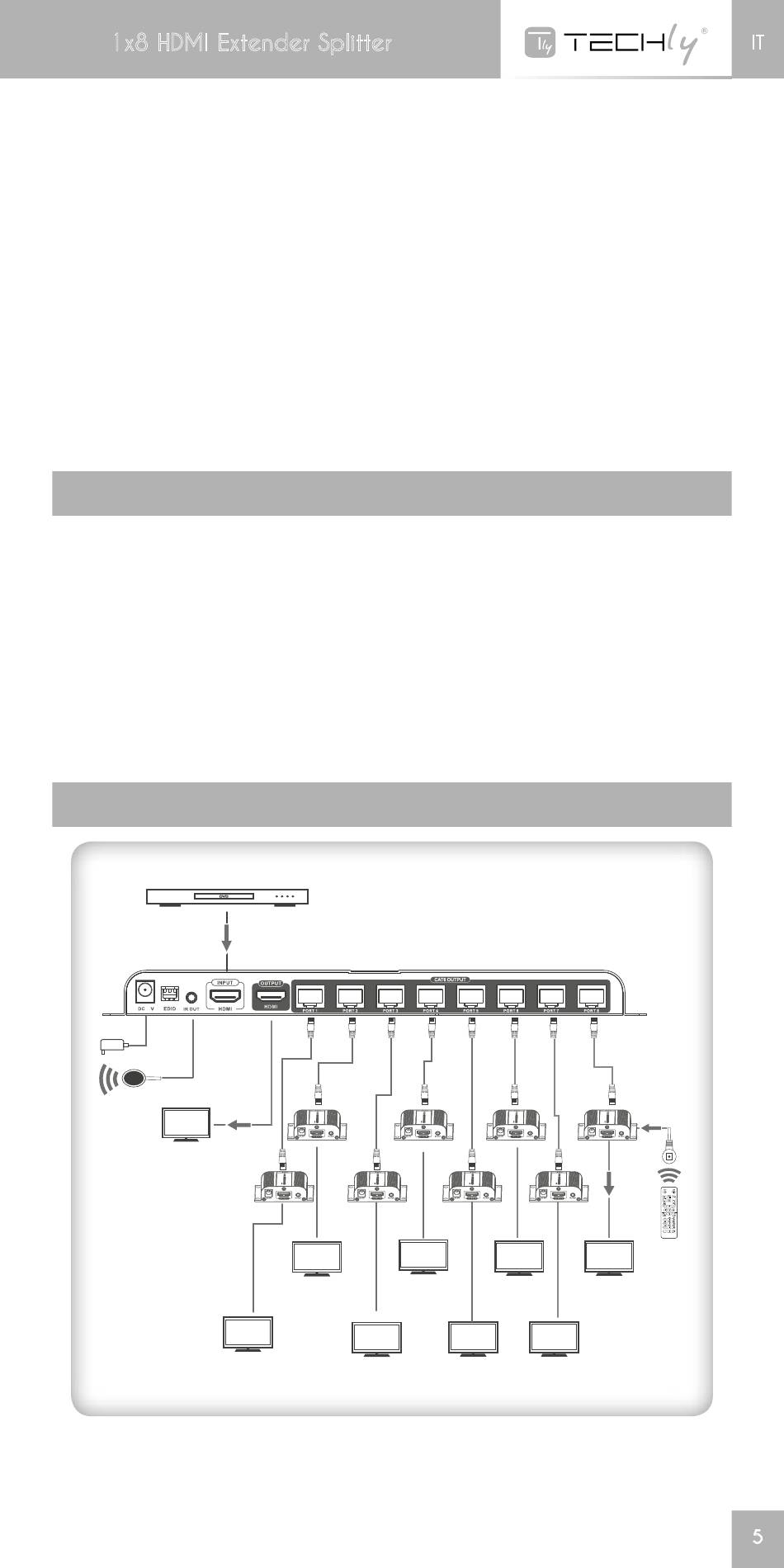

COnnESSIOnE
12
power
HDMI Out
HDMI Display
Osservazione: non controllare da remoto due ricevitori contempora-
neamente perchè questo può provocare delle interferenze.
DVD
HDMI Input
HDMI Display
HDMI Display
HDMI Display
5-Blu/bianco
6-Verde
7-Marrone/bianco
8-Marrone
HDMI extender splitter
HDMI Display HDMI Display
HDMI Display HDMI Display
Cable
Receiver
HDMI Display
IT
5
