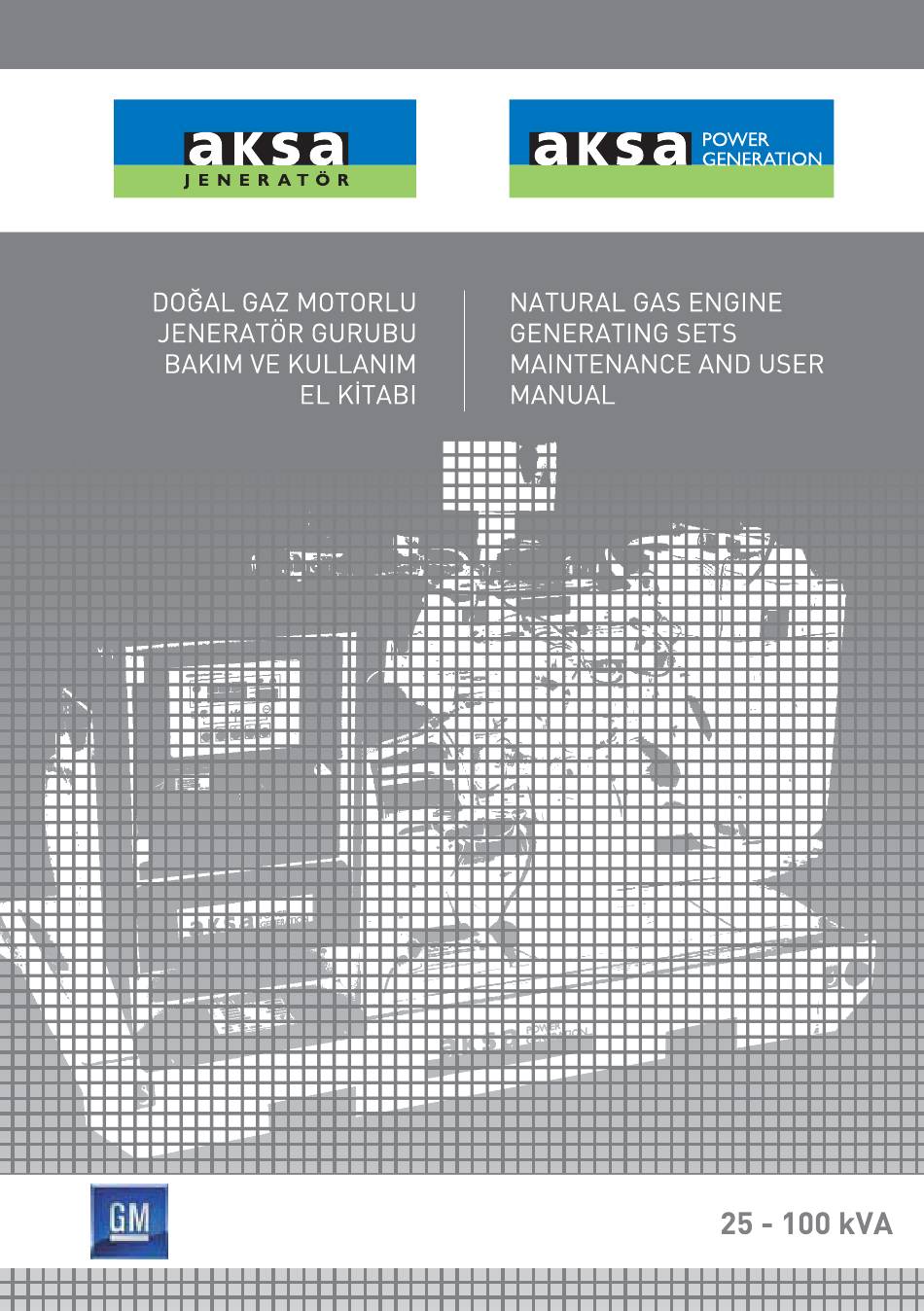

Aksa AGM 25 Manual

Generating sets, 25-100 kva

Advertisement

Available languages

Available languages

Quick Links

Advertisement

loading
Need help?

Need help?

Do you have a question about the AGM 25 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Aksa AGM 25

  • Page 5 TRANSFER PANOSUNUN YERI .............................23 ........24 MÜSTERININ SORUMLULUKLARI........................GARANTI, SERVIS VE ÜRÜN ÖMRÜ......................... GARANTI HAKKINDA............................
  • Page 11 J E N E R A T Ö R...
  • Page 12 J E N E R A T Ö R...
  • Page 15 Yag viskozite tablosu...
  • Page 19 .8. Motor Yað› ile ilgili Tavsiyeler...
  • Page 23 GM dogal gaz motorlu jeneratörlerde 15.1 P 72 Otomatik Kontrol Panosu özellikleri P 72 otomatik jeneratör kontrol panosu DSE, model 720 modül ile sistem kontrol edilir. Ayrıca panoda; otomatik akü şarj cihazı, acil durdurma butonu, koruyucu sigortalar vardır. Kontrol modülü, şebeke besleme voltajını izler, şebeke voltajı...
  • Page 24 El Pozisyonda Çalıştırma - Alternatör çıkış frekansı 20 Hz olduğunda ve motor El butonuna basılarak el pozisyona geçilir. Buton ateşlediği zaman marşlama durdurulur. Alarm devreleri arkasındaki LED yanarak pozisyon durumunu gösterir. gecikme zaman rölesi devreye girer ve sürenin sonunda Star t butonuna basarak işlem sırası başlatılır. alarmlar izlenir.
  • Page 25: Kontrol Panosu

    LED göstergeleri : 16. KONTROL PANOSU o Şebeke Hazır Kontrol, izleme ve koruma panosu jeneratör şasesi üzerine monte edilmiştir. o Şebeke Kesicisi Devrede, o Jeneratör Hazır, 16.1.P 72 - Otomatik Kontrol Panosu Özellikleri: o Jeneratör Kesicisi Devrede, Kontrol cihazları ve göstergeler ; o DSE 720 AMF Otomatik start ve şebeke kontrol modülü...
  • Page 26 A U T O L1 - N L1 - N L1 - N L1 - L2 L2 - L3 L3 - L1 çF çC Cosj Tablo 15.2. DSE 720 kontrol modüllerinde kullanılan semboller.
  • Page 27 sunun Yeri ve 18.10.
  • Page 30: Müşteri̇ni̇n Sorumluluklari

    MÜŞTERİNİN SORUMLULUKLARI 1. AKSA JENERATÖR müşterisi öncelikli olarak, garanti kapsamındaki makinesine, Aksa Jeneratörün yetkili servisleri dışında hiçbir yabancı servise veya kişiye, müdahale izni vermemelidir. Böyle bir müdahale, makinenin Aksa Jeneratör 'ün garantisi kapsamından çıkmasına sebep olur. 2. Satışı yapılan jeneratörlerin garanti süresi, müşteriye kesilen fatura tarihi ile başlar ve iki yıldır. Jeneratör gruplarındak motorların garanti kapsamındaki çalışma süreleri, orijinal kitapçıklarında belir tilen çalışma saati kadardır.
  • Page 31 Yapılması planlanan ilave çalışmalar (senkron, ilave kontrol ünitesi, pano, tr ansfer pano vs.) Aksa Jener atörün onayı olmadan yapılır sa, makine gar anti kapsamı dışına çıkar. 17. Garanti kapsamındaki bütün makinelerimizde, aksa jeneratörün orijinal yedek parçaları kullanılmalıdır.
  • Page 36 14.1 P72 Control System ....28...
  • Page 37 Powertrain...
  • Page 50 P 72 model control system is fitted from 10 kVA to 200 kVA. Control panel provides a means of starting and stopping the generating set, monitoring its operation and output and automatically shutting down the set in the event of critical condition arising such as low oil pressure or high engine temperature.
  • Page 51 14.1. P 72, Control System The engine is cranked for 10 second.If the engine fails to fire during this cranking attempt than the DSE, model 720 module controls generating set system. star ter motor is disengaged for 10 second. Should Module has been designed to monitor the mains (utility) this sequence continue beyond the 3 cranking supply.
  • Page 52: Control Panel

    16. CONTROL PANEL 1 5 . G E N E R A L P R E C A U T I O N S A N D Control, supervision and protection panels are mounted CONTROLS WHICH MUST BE DONE AFTER on the generator base frame.
  • Page 53 16.2 720 MODULE Display Description Display Description Display Description Auto mode Manual mode Stop / Reset A U T O Start (when in Configure / log Scrool manual mode) Display Description Display Description Display Description Phase Phase Phase L1 - N L1 - N L1 - N Phase - Neutral...
  • Page 55 Symptom Possible Cause Corrective Action...
  • Page 58 Powertrain...
  • Page 59 Powertrain Powaetrain...
  • Page 62 Standby Power Prime Power Litre mmxmm /h-(kg/h) mbar Litre mm-ss ºC...
  • Page 63 DEAR AKSA GENERATING SET OPERATOR...

This manual is also suitable for:

Agm 40Agm 60Agm 80Agm 100
