Konig & Meyer 24482 Installation Instructions

24484 Boxenwandhalterung
- Stufenlos Verstellen und Fixieren der Lautsprecherposition in Ausrichtung und Neigung (0-30°)
- max. Belastung 15 kg; Gewicht: 1,6 kg
Vielen Dank, daß Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie über alle wichtigen Schritte bei Aufbau
und Handhabung. Wir empfehlen, sie auch für den späteren Gebrauch aufzubewahren.
SICHERHEITSHINWEISE
- Veranstalter bitte BEACHTEN: in der BGV C1 ist festgelegt die Verpflichtung zur Prüfung der eingesetzten Produkte.
- Dazu zählt die Erstprüfung sowie periodisch wiederkehrende Zustands- und Funktionsprüfungen durch Sachkundige
- bzw. Sachverständige.
- Örtlich gültige Befestigungsvorschriften beachten (evtl. abweichend von angegeben Beispielen)
- Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im Lieferumfang);
- Beispiele siehe unter Punkt 4, 5, 6. Setzanweisungen der Dübelhersteller bitte beachten.
- Ungeeignet sind Wände die zu schwach sind; ebenso ist auf Strom- und Wasserleitungen zu achten.
- Im Zweifelsfall einen Fachmann zu Rate ziehen.
- Montage nur durch ausgebildetes Installationspersonal
- Auf feste Schraubverbindungen achten, insbesondere bei Einstellung der Boxenneigung
- Aufmerksame Handhabung erforderlich, da die Verstellmöglichkeiten Einklemmgefahren bergen
- Nur für Innenräume
- Diese Anleitung informiert über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für später
- aufzubewahren.
AUFBAUANLEITUNG
Die Boxenwandhalterung ist bereits komplett
vormontiert und muss lediglich noch an der Wand
befestigt werden (siehe SICHERHEITSHINWEISE).
VORBEREITUNG

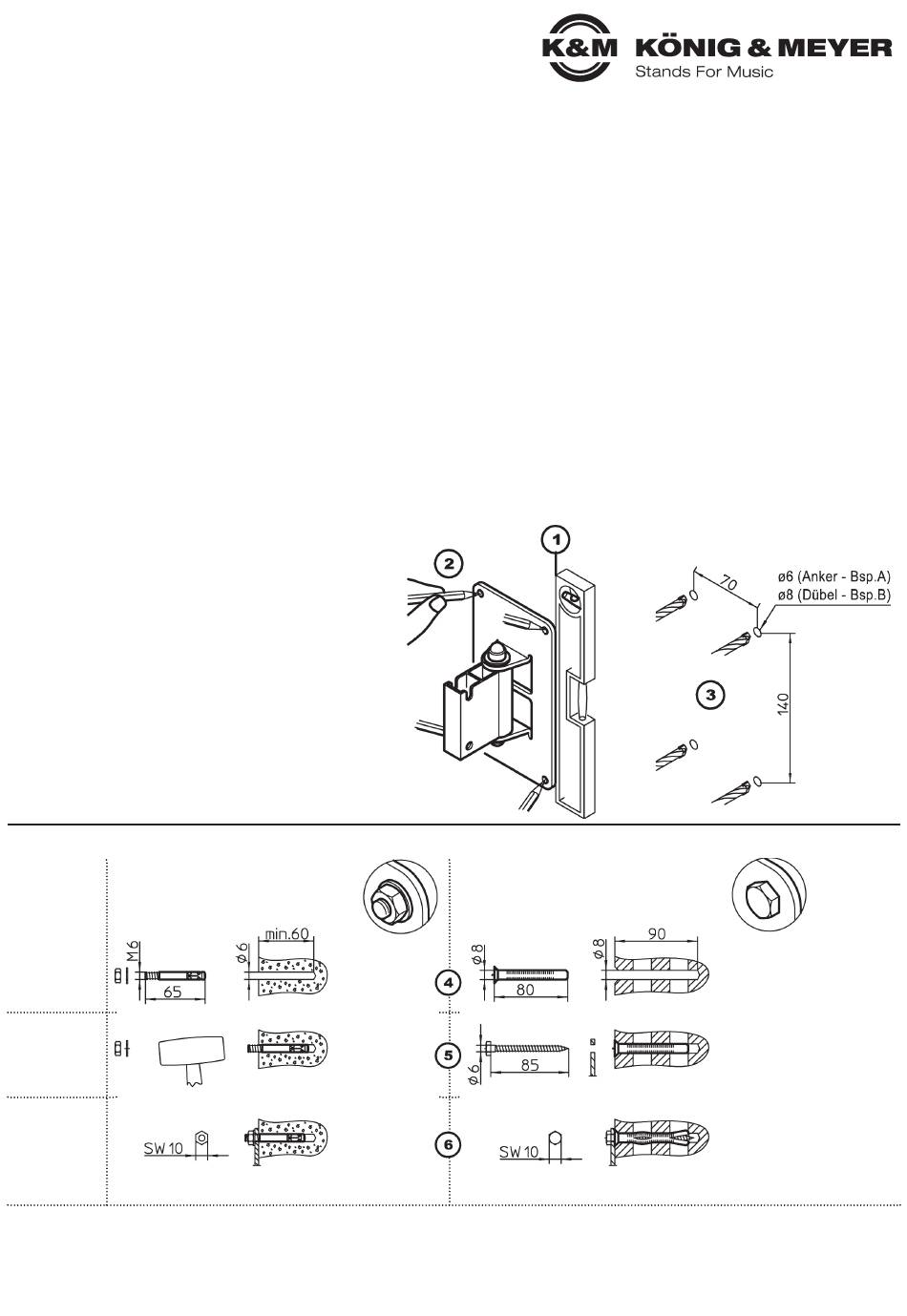

1 Wandhalteplatte senkrecht ausrichten
2 Bohrlöcher markieren 4x
3 Dübellöcher bohren 4x
3 - 6 mm bei Bolzen-Anker (Bsp. A)
3 - 8 mm bei Rahmendübel (Bsp. B)
BEFESTIGUNGSBEISPIELE
A. Betonwand - Bsp.: Bolzen-Anker
A. M6 x 65 mm
4 Dübelloch
4 vorbereiten
5 Anker/Dübel
5 setzen 4x
6 Wandplatte
6 festschrauben
C. Einspritzmörtel-Verankerungen
C. a. ohne Siebhülse für Vollmauerwerk und Beton
C. b. mit Siebhülse für Hohlkammersteine / wahlweise mit Anker-Gewindestange M6 oder Innengewindehülse M6
C. Vorteile: Befestigung arbeitet spreizdruckfrei, dadurch kann die Halterung beliebig oft ausgewechselt werden und erlaubt eine
C. Vorteile: randnahe Montage (nicht unter 100 mm Abstand). Genaue Montagehinweise entnehmen Sie bitte den
C. Vorteile: Beipackinformationen der Produkte.
B. Lochsteine - Bsp.: Rahmendübel
B. 8 x 80 mm mit Holzschraube 6 x 85 mm
- Loch bohren
- und ausblasen
- Anker
- einschlagen
-Wandplatte
- anbringen
- Mutter m.
- U-Scheibe
- anziehen
- Loch bohren
- ansenken
- ausblasen
-Rahmendübel
- einschlagen
-Wandplatte
- anbringen
-Schraube
- eindrehen
